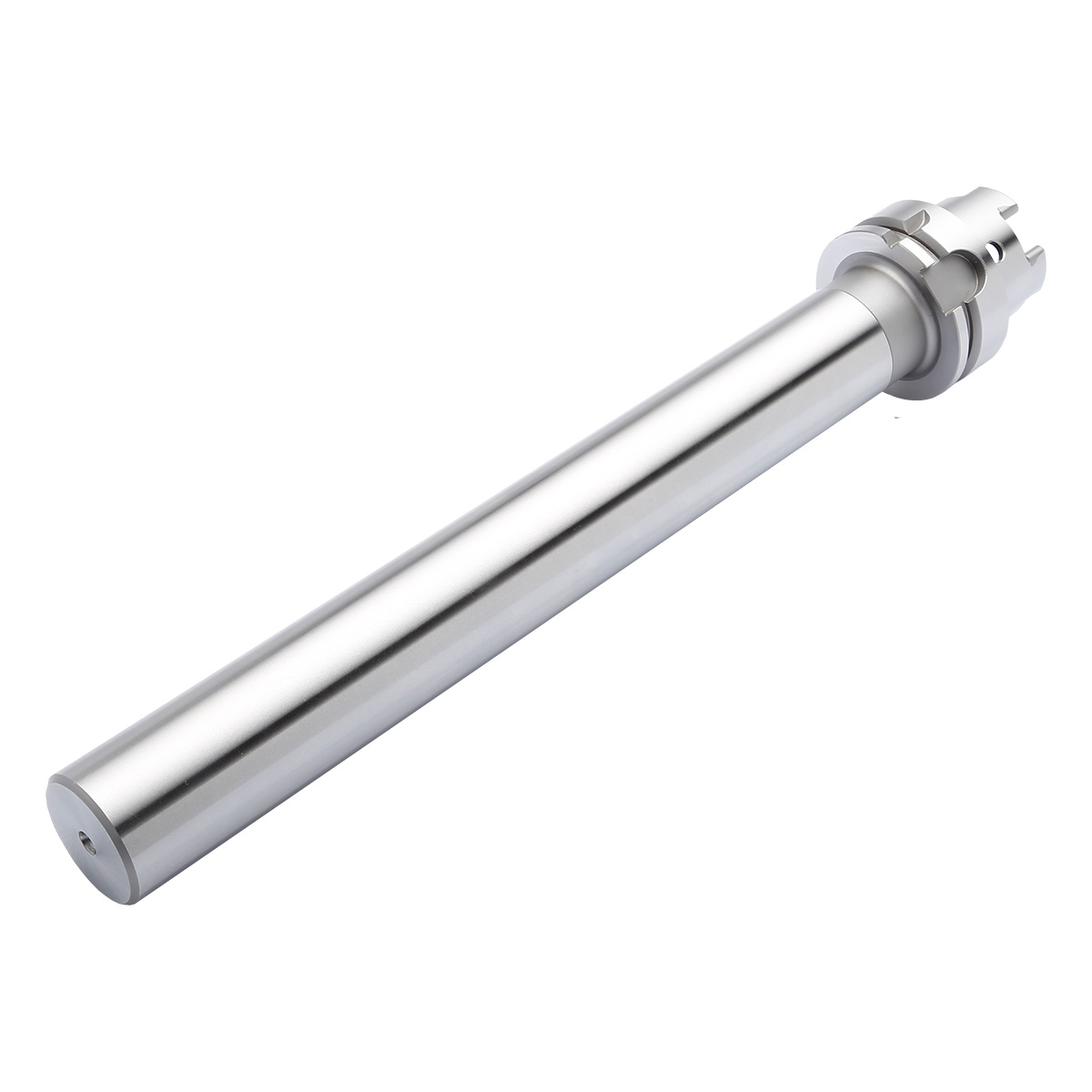

Kontrolldorn HSK 100-50-329 DIN 69893-A
Artikel Nr.: 505243
Kontrolldorn HSK 100 – 50 – 329 ISO 12164 [DIN 69893] | HSK-A
Categories: Hohlschaftkegel - Werkzeugaufnahmen, HSK-A (ISO 12164), Kontrolldorne (ISO 12164 (HSK-A))
A-Mass in mm: 329
Aussendurchmesser Werkzeugkörper in mm: 50
Kegelgrösse: HSK-A 100
Schnittstelle: HSK
Sofort lieferbar: 12 Stück
Eigenschaften
| Toleranz: | < 3µm |
| ADINTMS: | ISO 12164 (HSK-A) |
| ADINTWS: | Kontrolldorn |

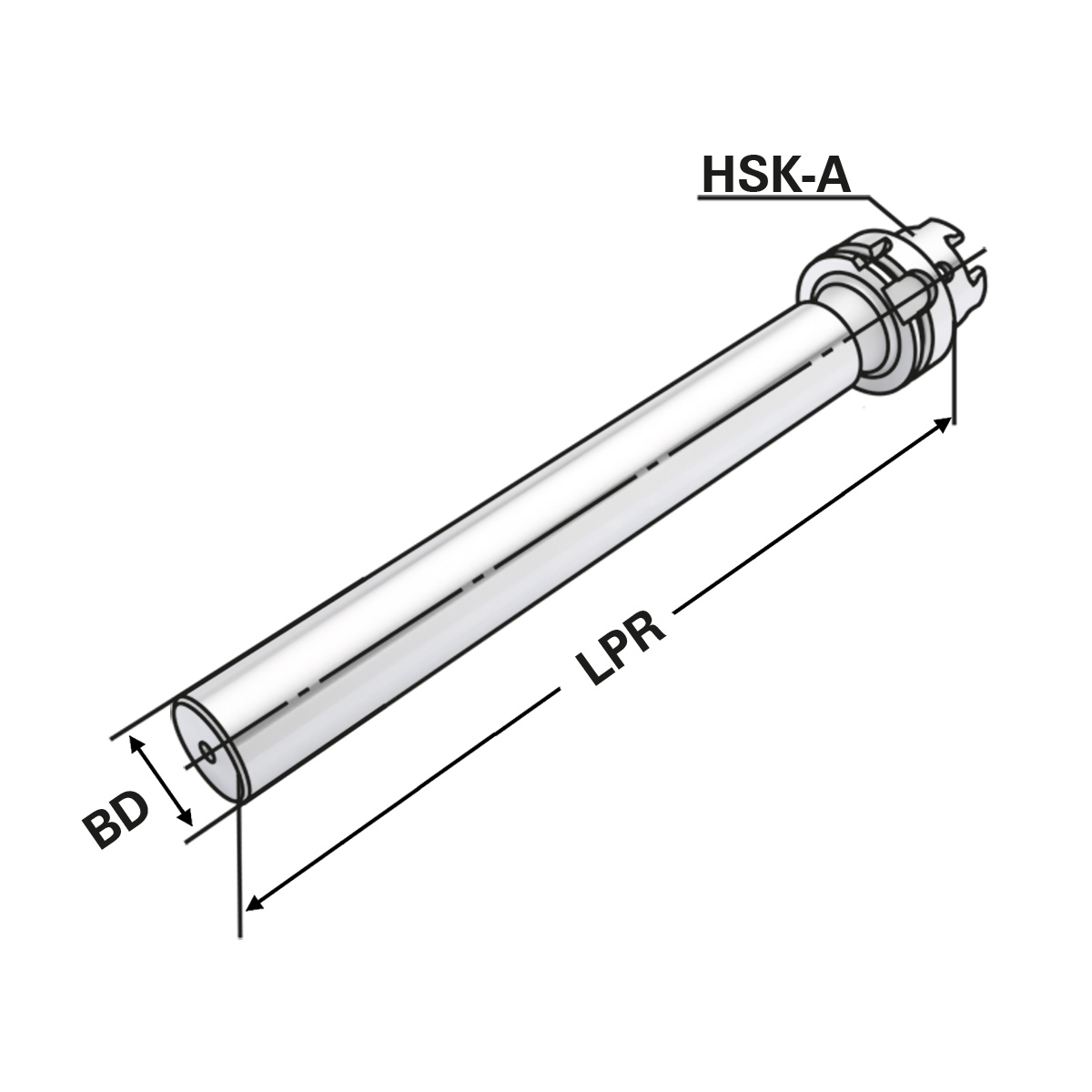

| BD: Körper-Durchmesser | 50 |
| DCP: | Ja |
| DCPS: | D10/H4,5 |
| HSK: | HSK-A 100 |
| LPR: A-Mass | 329 |
| max. Rundlaufabweichung: | < 3µm |
Beschreibung
Verwendung:
Zur Abnahme von Werkzeugmaschinen gemäss ISO-Empfehlung R230 oder zur Überprüfung der Werkzeugspindel.
Lieferumfang:
Auslieferung mit Prüfprotokoll
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 5 kg |
|---|
