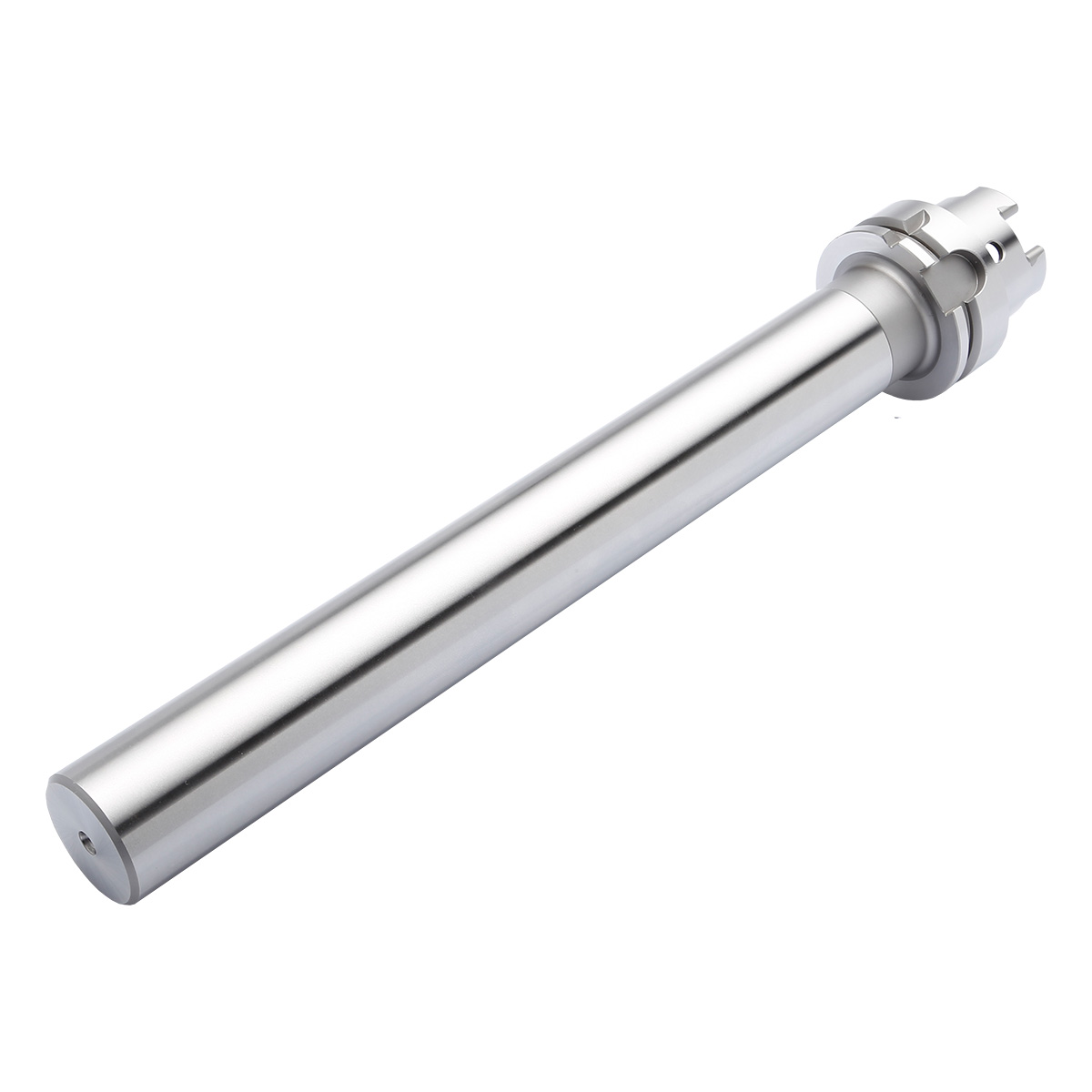

Kontrolldorn HSK 50-32-346 DIN 69893-A
Artikel Nr.: 505477
Kontrolldorn HSK 50 – 32 – 346 ISO 12164 [DIN 69893] | HSK-A
Categories: Hohlschaftkegel - Werkzeugaufnahmen, HSK-A (ISO 12164), Kontrolldorne (ISO 12164 (HSK-A))
A-Mass in mm: 346
Aussendurchmesser Werkzeugkörper in mm: 32
Kegelgrösse: HSK-A 50
Schnittstelle: HSK
Sofort lieferbar: 3 Stück
Eigenschaften
| Toleranz: | < 3µm |
| ADINTMS: | ISO 12164 (HSK-A) |
| ADINTWS: | Kontrolldorn |

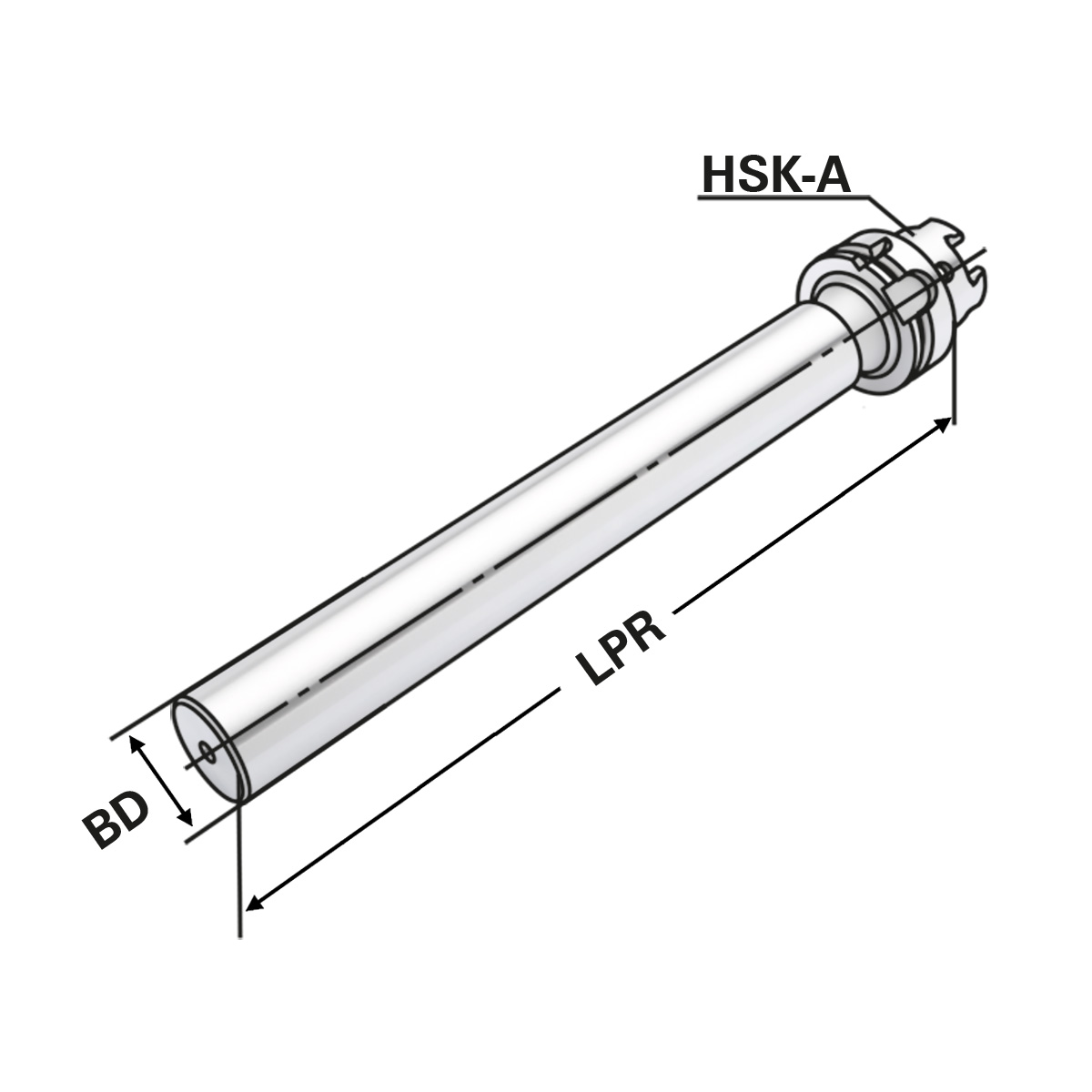

| BD: Körper-Durchmesser | 32 |
| DCP: | Ja |
| DCPS: | D10/H4,5 |
| HSK: | HSK-A 50 |
| LPR: A-Mass | 346 |
| max. Rundlaufabweichung: | < 3µm |
Beschreibung
Verwendung:
Zur Abnahme von Werkzeugmaschinen gemäss ISO-Empfehlung R230 oder zur Überprüfung der Werkzeugspindel.
Lieferumfang:
Auslieferung mit Prüfprotokoll
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 2.5 kg |
|---|
