Kontrolldorn PSK 63-40-182 ISO 26623
Artikel Nr.: 506109

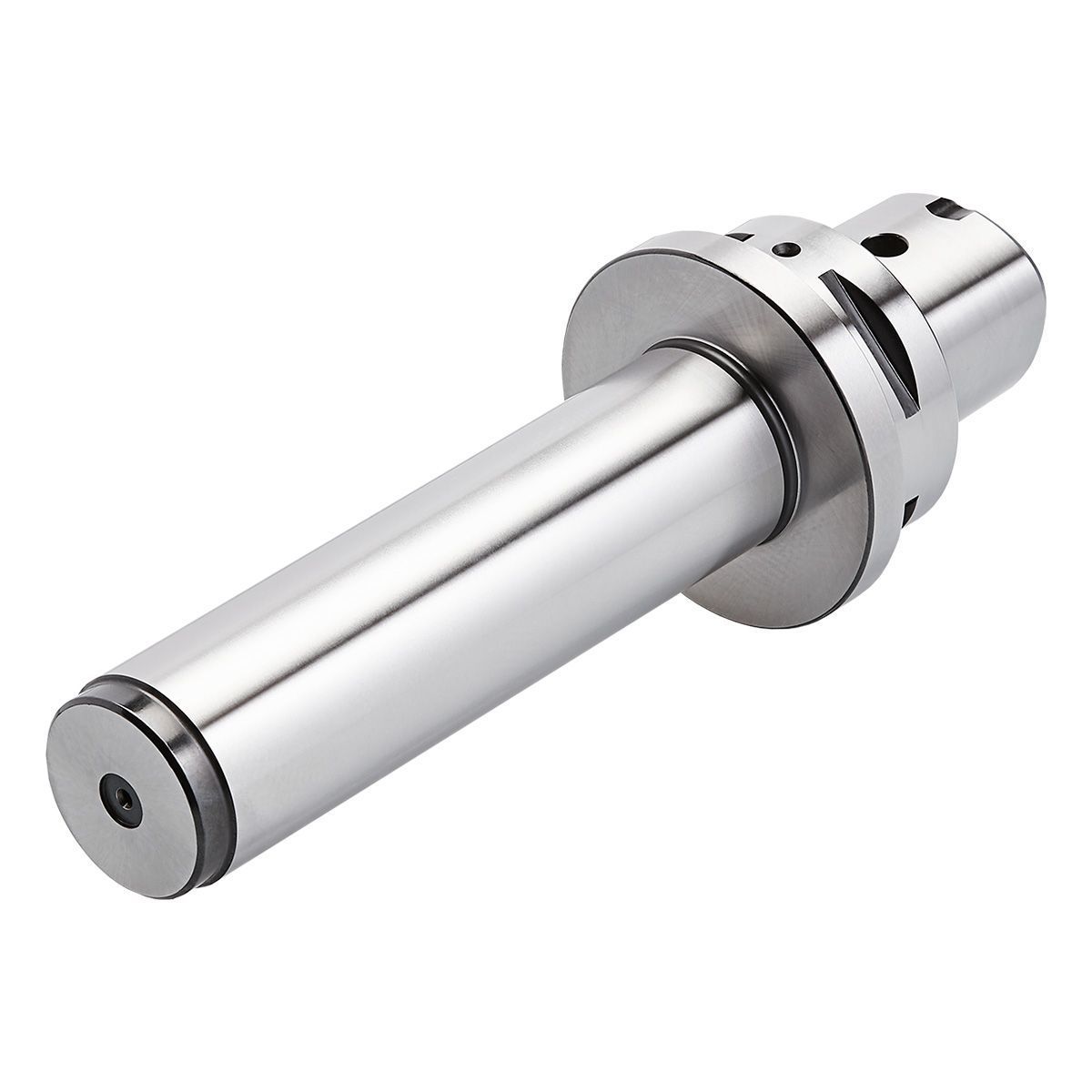

Kontrolldorn PSK 63 – 40 – 182 ISO 26623 | Polygonschaft
Categories: Kontrolldorne (ISO 26623 (PSK)), Polygonschaft - Werkzeugaufnahmen, Polygonschaft PSK Rotierend (ISO 26623)
A-Mass in mm: 182
Aussendurchmesser Werkzeugkörper in mm: 40
Kegelgrösse: PSK 63
Schnittstelle: PSK
Sofort lieferbar: 16 Stück
Eigenschaften

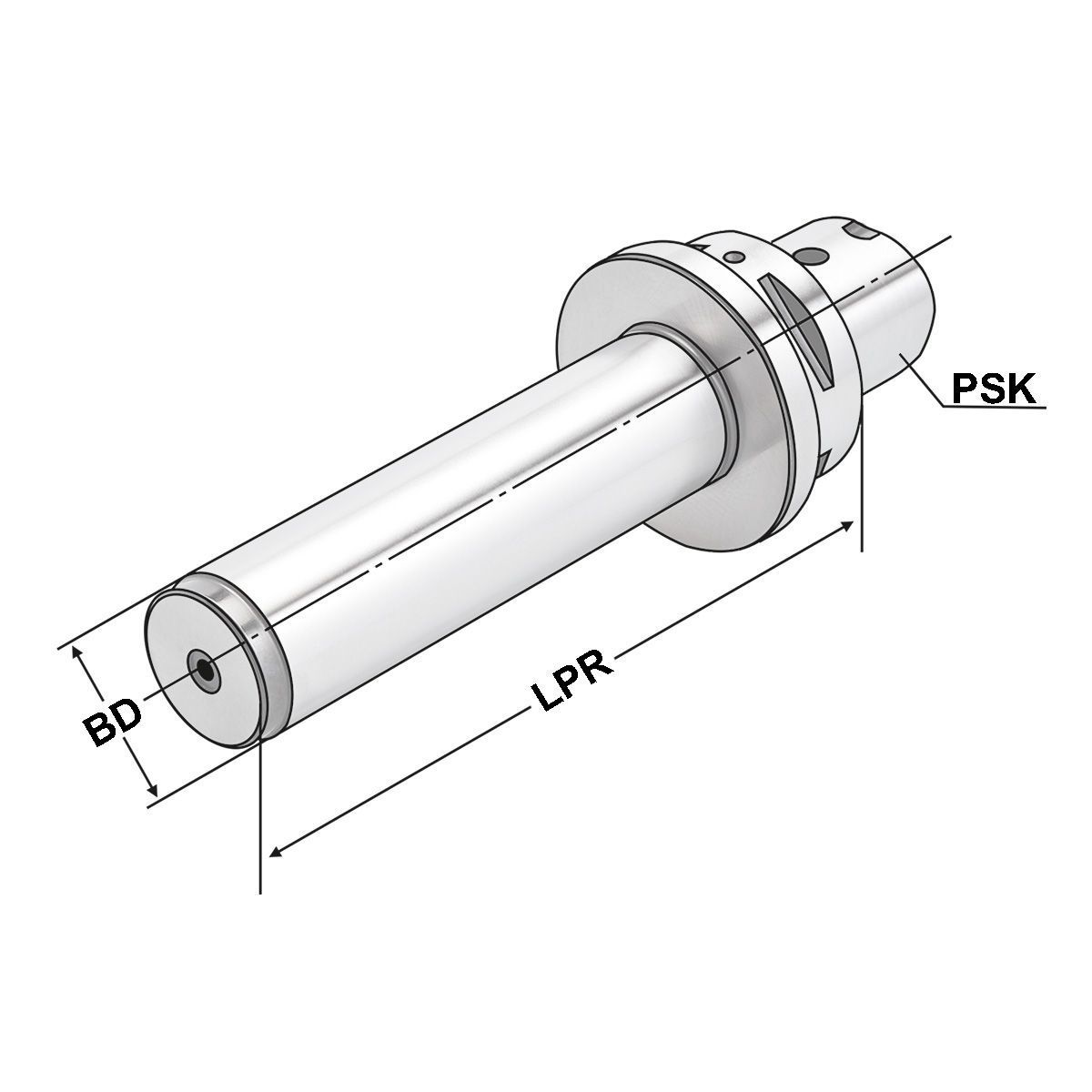

| ADINTMS: | CCS - Polygonschaftkegel |
| ADINTWS: | Kontrolldorn |
| BD: Körper-Durchmesser | 40 |
| DCP: | Ja |
| DCPS: | D10/H4,5 |
| LPR: A-Mass | 182 |
| max. Rundlaufabweichung: | 0,005 |
| PSK: | C6 |
| Rundlauf: | < 5µm |
| Toleranz: | 0,005 |
Beschreibung
Verwendung:
Zur Abnahme von Werkzeugmaschinen gemäss ISO-Empfehlung R230 oder zur Überprüfung der Werkzeugspindel.
Lieferumfang:
Auslieferung mit Prüfprotokoll
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 3.7 kg |
|---|
