Kraftspannfutter HSK-A 100-32-105 DIN 69893-1

Artikel Nr.: 505254

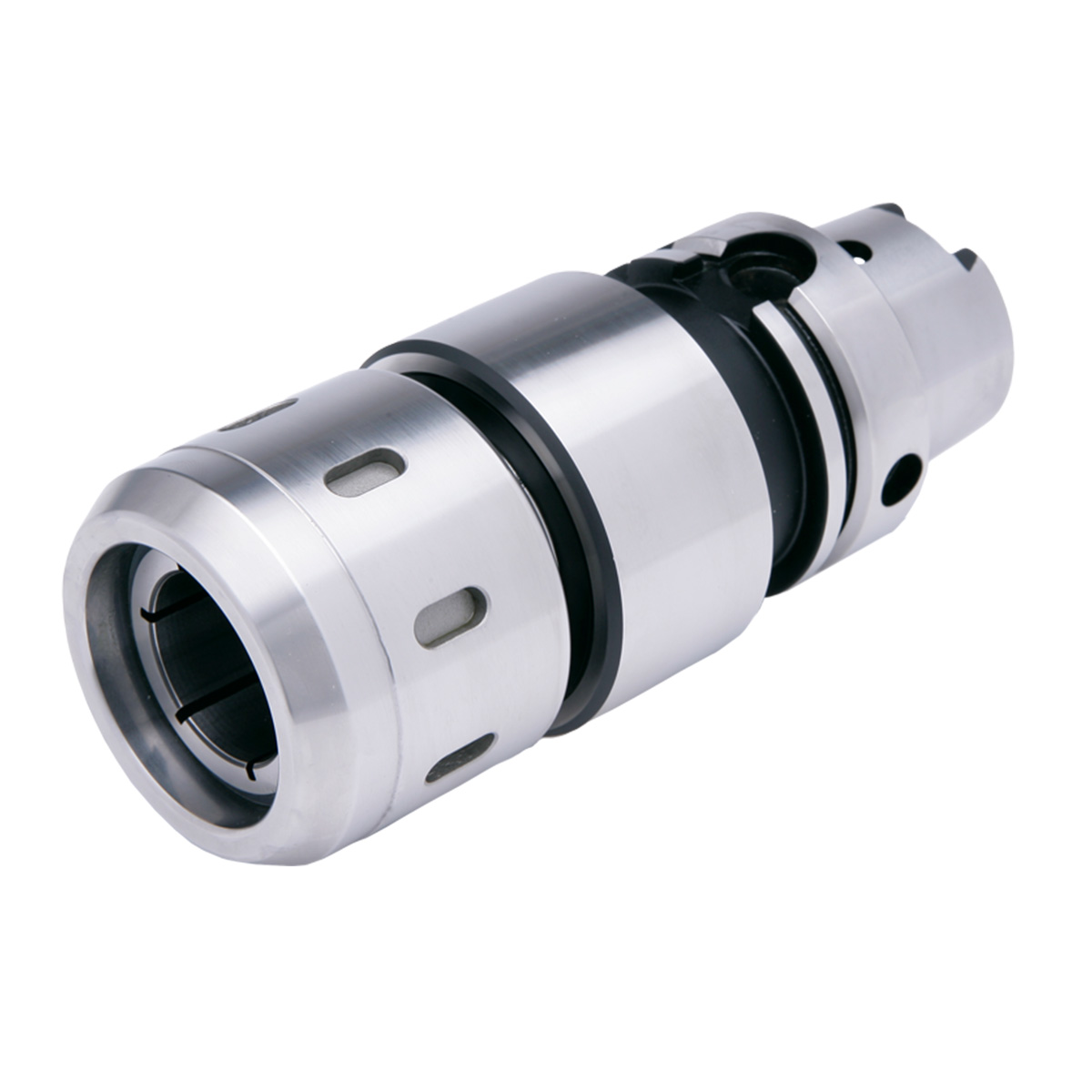

Produktbild Kraftspannfutter HSK-A 100-32-105 DIN 69893-1
Produktbild Kraftspannfutter HSK-A 100-32-105 DIN 69893-1

Kraftspannfutter HSK 100 – 32 – 105 ISO 12164 [DIN 69893] | HSK-A System HKS

Categories: Hohlschaftkegel - Werkzeugaufnahmen, HSK-A (ISO 12164), HSK-A 100 (Kraftspannfutter (ISO 12164 (HSK-A))), Kraftspannfutter (ISO 12164 (HSK-A))
A-Mass in mm: 105
Aussendurchmesser Werkzeugkörper in mm: 68
Kegelgrösse: HSK-A 100
Schnittstelle: HSK
Spanndurchmesser in mm: 32

Sofort lieferbar: 20 Stück

CHF 440.00 exkl. MwSt.

Eigenschaften

Typ:HKS 32
Spannbereich:3 - 32
ADINTMS:ISO 12164 (HSK-A)
ADINTWS:Kraftspannfutter
Auswuchtgüte:G6,3 15.000 1/min

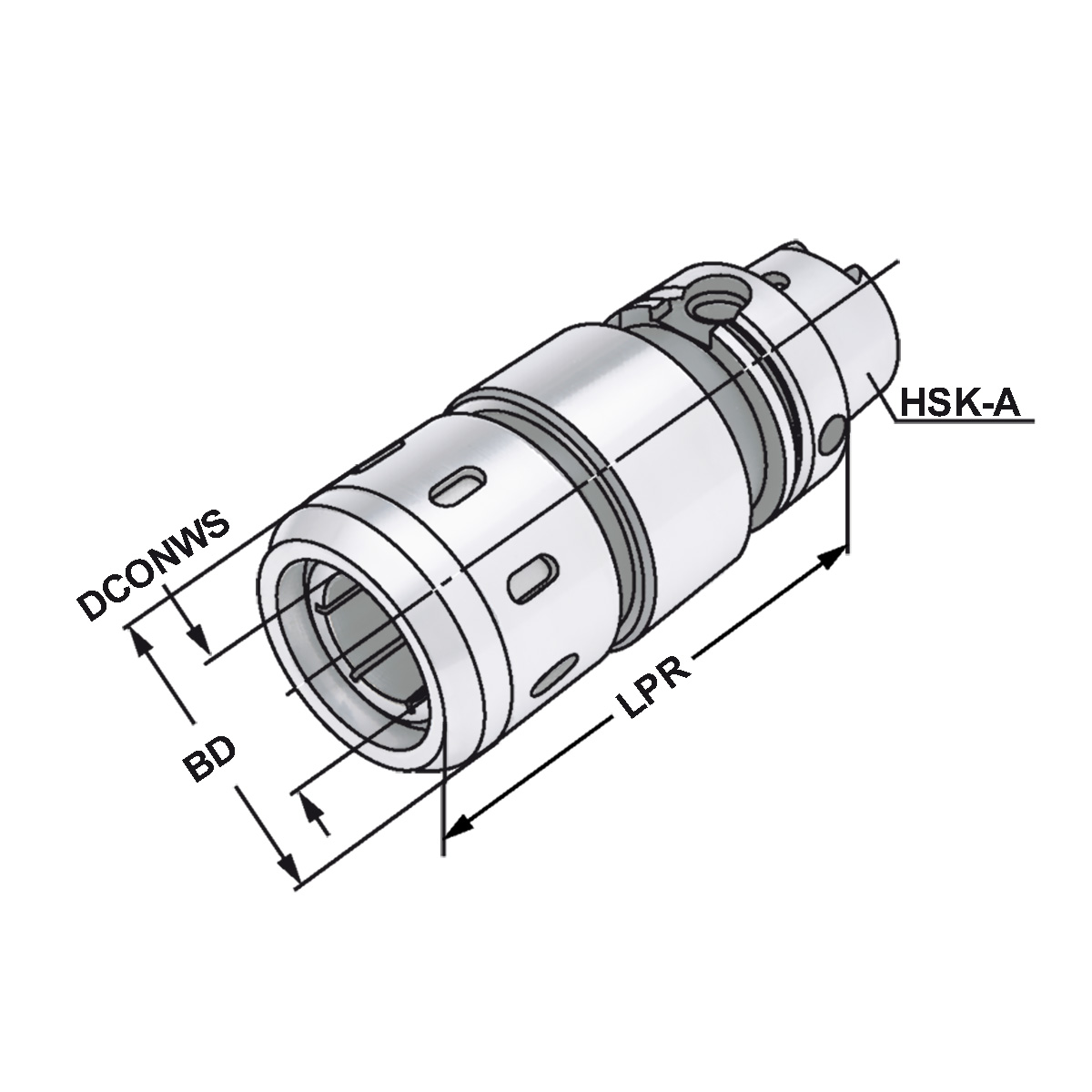

BD:
Körper-Durchmesser		68
DCONWS:
Spann-Ø, nominal, werkst.seitig		32
DCP:Ja
DCPS:D10/H4,5
HSK:HSK-A 100
LPR:
A-Mass		105
max. Rundlaufabweichung:< 3µm

Beschreibung

Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft.

  • Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
  • Spezifisch, verzugsarm gehärtet
  • Oberflächenhärte HRC 58~60
  • Härtetiefe 0,8mm~0,9mm
  • Kegelwinkeltoleranz < AT 3 nach DIN 2080
  • Oberflächenrauhigkeit Ra < 0,4 µm
  • Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
  • Alle Funktionsflächen feinbearbeitet

Zusätzliche Informationen

Gewicht 3.7 kg
