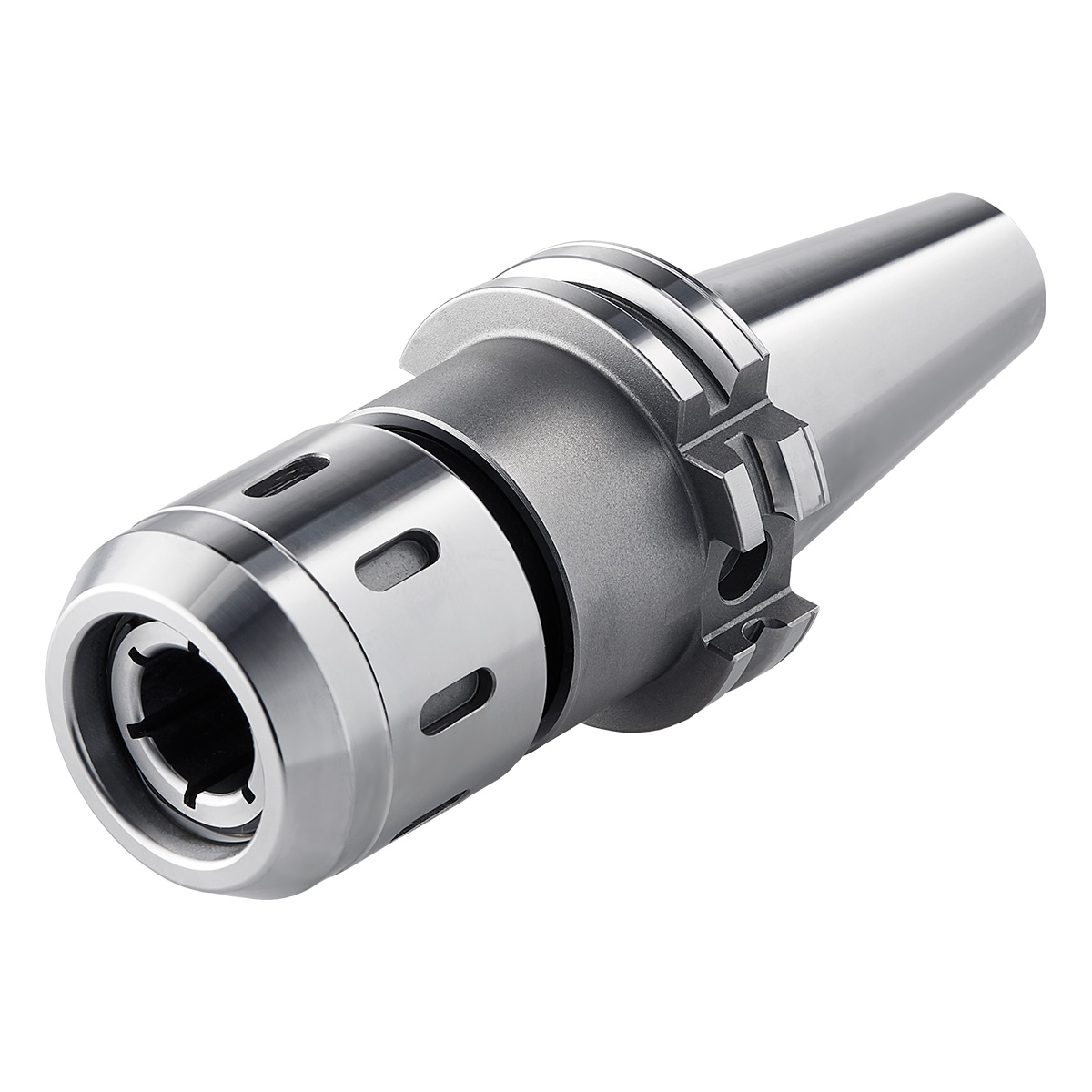

Kraftspannfutter SK 40-20-90 | SK-DC | AD/AF
Artikel Nr.: 506351
Kraftspannfutter SK 40 – 20 – 90 ~ ISO 7388-1 AD/AF [DIN 69871 AD/B] | DC DUAL CONTACT | mit Plananlage
Categories: Kraftspannfutter (Doppelkontakt DIN [ISO 7388-1]), SK Plananlage (ISO 7388-1), Steilkegel - Werkzeugaufnahmen
A-Mass in mm: 90
Aussendurchmesser Werkzeugkörper in mm: 53
Kegelgrösse: SK40
Plananlage: Ja
Schnittstelle: SK
Spanndurchmesser in mm: 20
Sofort lieferbar: 20 Stück
Eigenschaften
| ADINTMS: | DUAL CONTACT ~ISO 7388-1 |
| ADINTWS: | Kraftspannfutter |
| Auswuchtgüte: | G6,3 15.000 1/min |

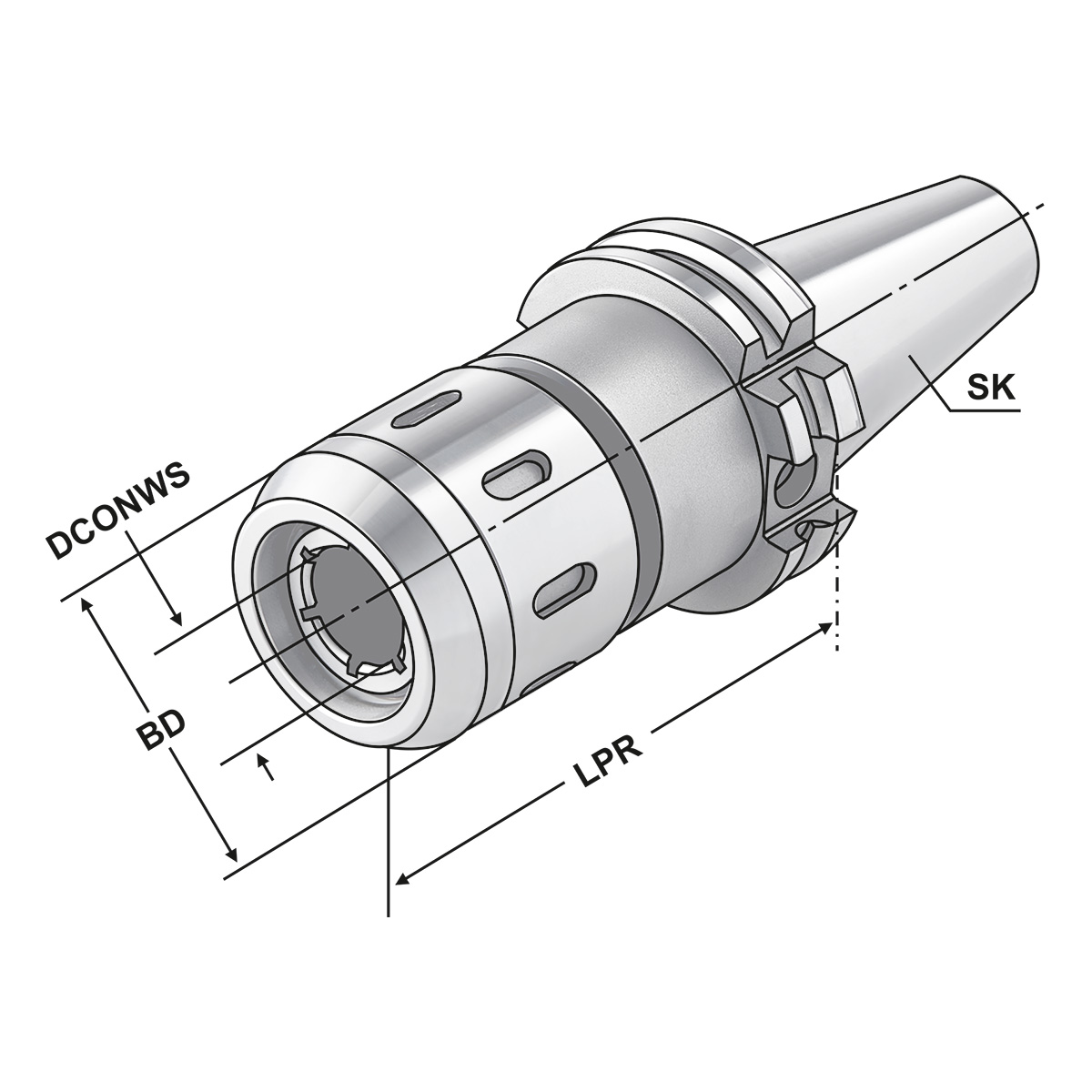

| BD: Körper-Durchmesser | 53 |
| CNSC: | AD/AF (AD/B) |
| DCONWS: Spann-Ø, nominal, werkst.seitig | 20 |
| DCP: | Ja |
| DCPS: | D10/H4,5 |
| LPR: A-Mass | 90 |
| Rundlauf: | < 3µm |
| SK: | SK-DC 40 |
Beschreibung
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A+B+E und DIN 6535 Form HB+HE
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 1.7 kg |
|---|
