Kraftspannfutter SK 40-32-105 DIN 69871 AD/B

Artikel Nr.: 502370

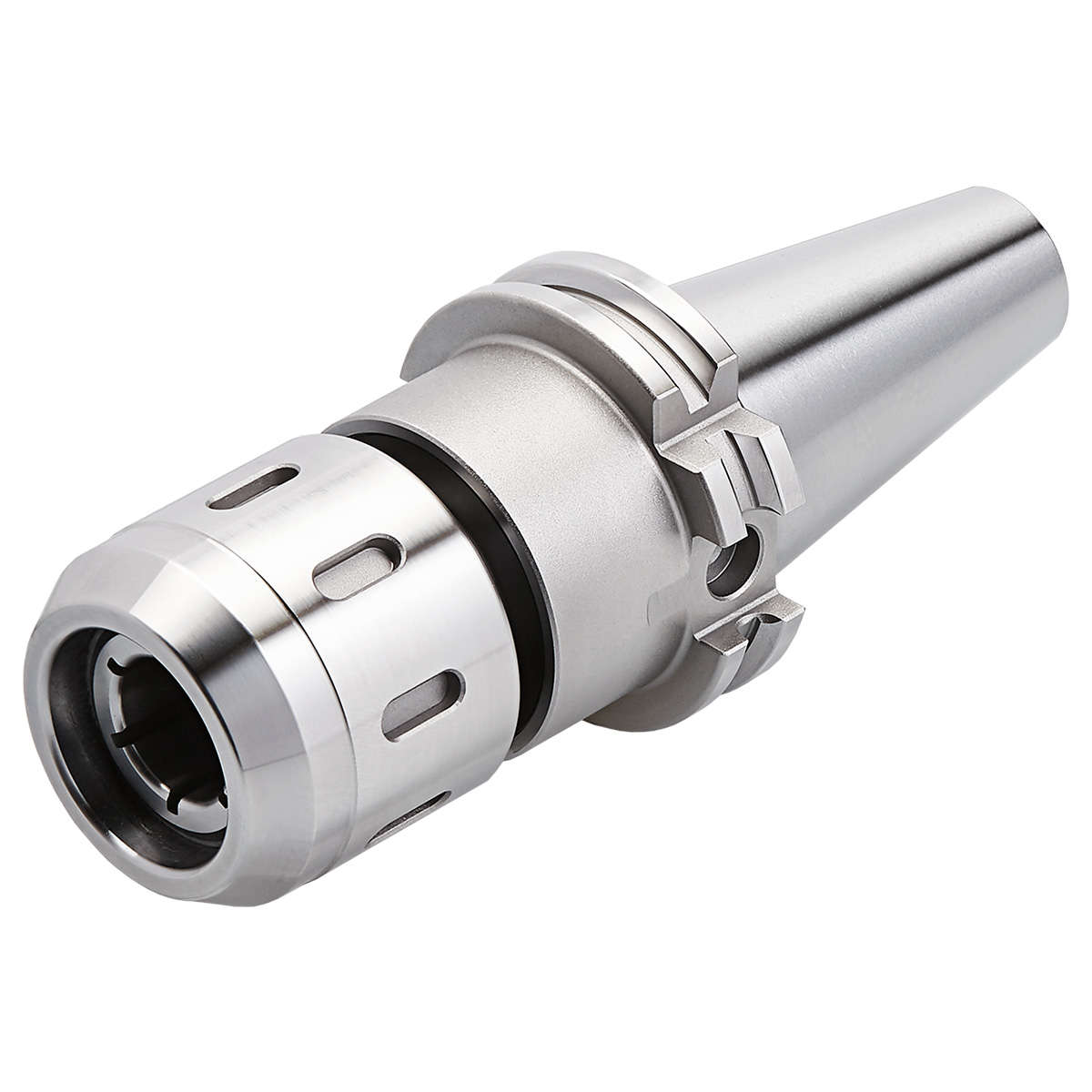

Produktbild Kraftspannfutter SK 40-32-105 DIN 69871 AD/B
Produktbild Kraftspannfutter SK 40-32-105 DIN 69871 AD/B

Kraftspannfutter SK 40 – 32 – 105 ISO 7388-1 AD/AF [DIN 69871 AD/B] System HKS

Categories: Kraftspannfutter (DIN 69871 [ISO 7388-1]), SK (ISO 7388-1), Steilkegel - Werkzeugaufnahmen
A-Mass in mm: 105
Aussendurchmesser Werkzeugkörper in mm: 68
Chip Bohrung: Ja
Kegelgrösse: SK40
Schnittstelle: SK
Spanndurchmesser in mm: 32

Sofort lieferbar: 41 Stück

CHF 255.73 exkl. MwSt.

Eigenschaften

ADINTMS:ISO 7388-1 (DIN 69871)
ADINTWS:Kraftspannfutter
Auswuchtgüte:G6,3 15.000 1/min

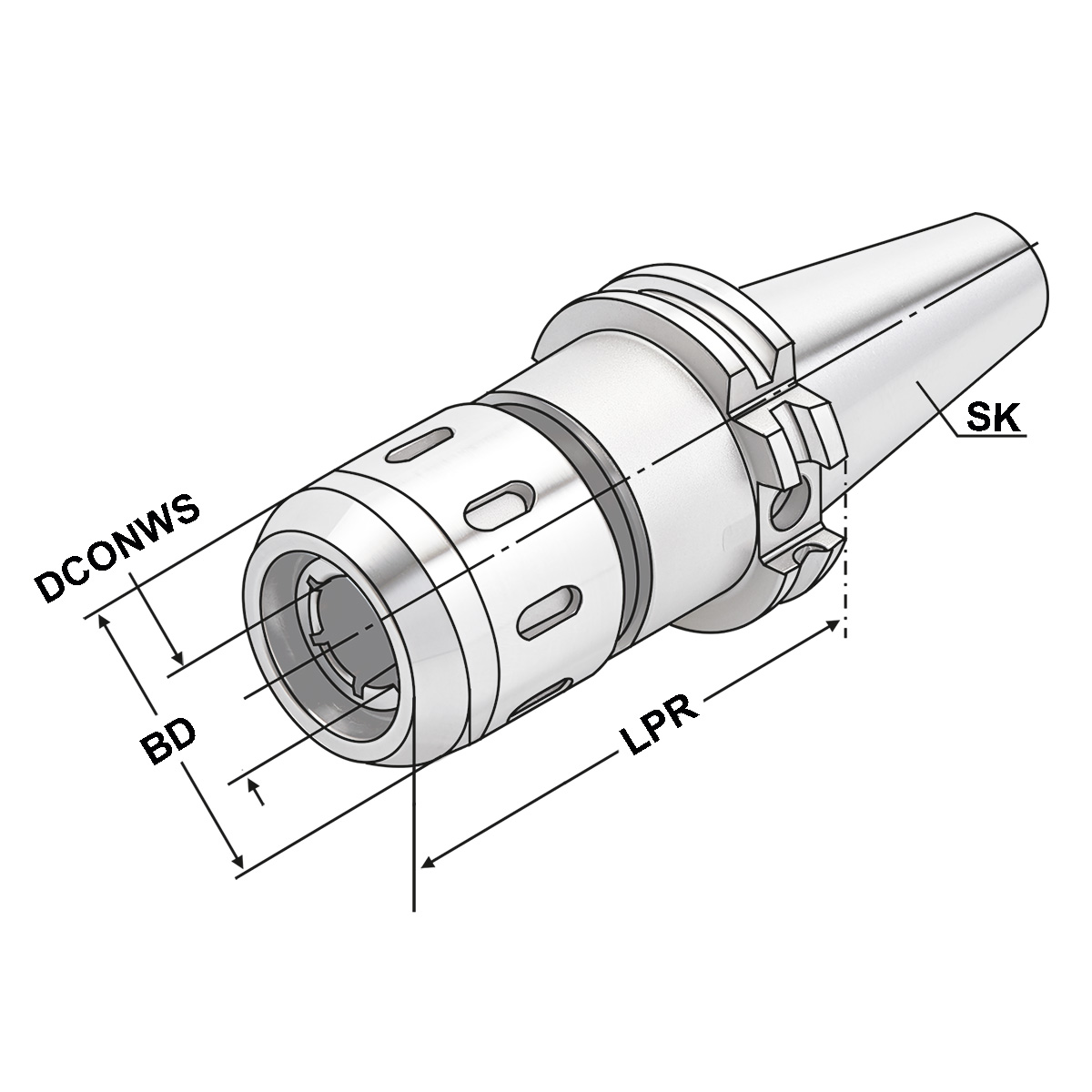

BD:
Körper-Durchmesser		68
CNSC:AD/AF (AD/B)
DCONWS:
Spann-Ø, nominal, werkst.seitig		32
DCP:Ja
DCPS:D10/H4,5
LPR:
A-Mass		105
Rundlauf:< 3µm
SK:SK 40

Beschreibung

Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A+B+E und DIN 6535 Form HB+HE

  • Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
  • Spezifisch, verzugsarm gehärtet
  • Oberflächenhärte HRC 58~60
  • Härtetiefe 0,8mm~0,9mm
  • Kegelwinkeltoleranz < AT 3 nach DIN 2080
  • Oberflächenrauhigkeit Ra < 0,4 µm
  • Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
  • Alle Funktionsflächen feinbearbeitet

Zusätzliche Informationen

Gewicht 2.4 kg
