PSK63-DDHNL-45065-15

Name: PSK63-DDHNL-45065-15
Brand: Aufnahmen24
SKU: C6.DDHNL.45065.15
Availability: InStock

Artikel Nr.: 506174

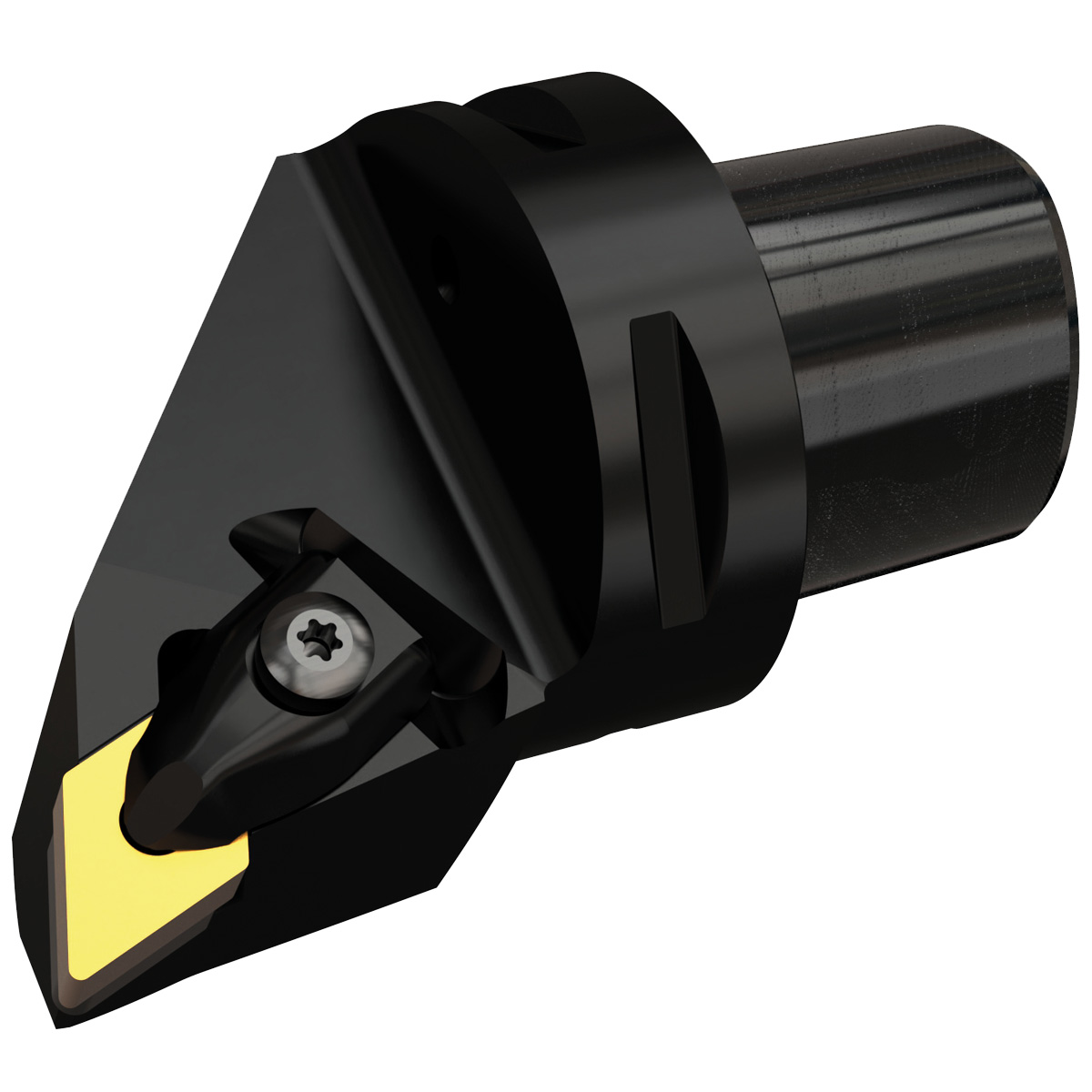

Klemmhalter zum Außendrehen 107°30′ DN..15 PSK63-DDHNL-45065-15 Wendeplattengruppe: DN.. 1506.. ISO 26623 | Polygonschaft

Categories: Außen-Werkzeugaufnahmen, DDHN, Polygonschaft - Werkzeugaufnahmen, Polygonschaft PSK Drehwerkzeuge (ISO 26623)

Ausführung: L

Form Drehplatte für Klemmhalter: DNMG

Kegelgrösse: PSK 63

Plattengrösse: 15

Schnittstelle: PSK

Sofort lieferbar: 25 Stück

Eigenschaften

ADINTMS:	CCS - Polygonschaftkegel
BAMS:	0 deg
BAWS:	0 deg
CNSC:	3: axial concentric and radial entry
CP:	40 bar
CXSC:	3: axial inclined exit

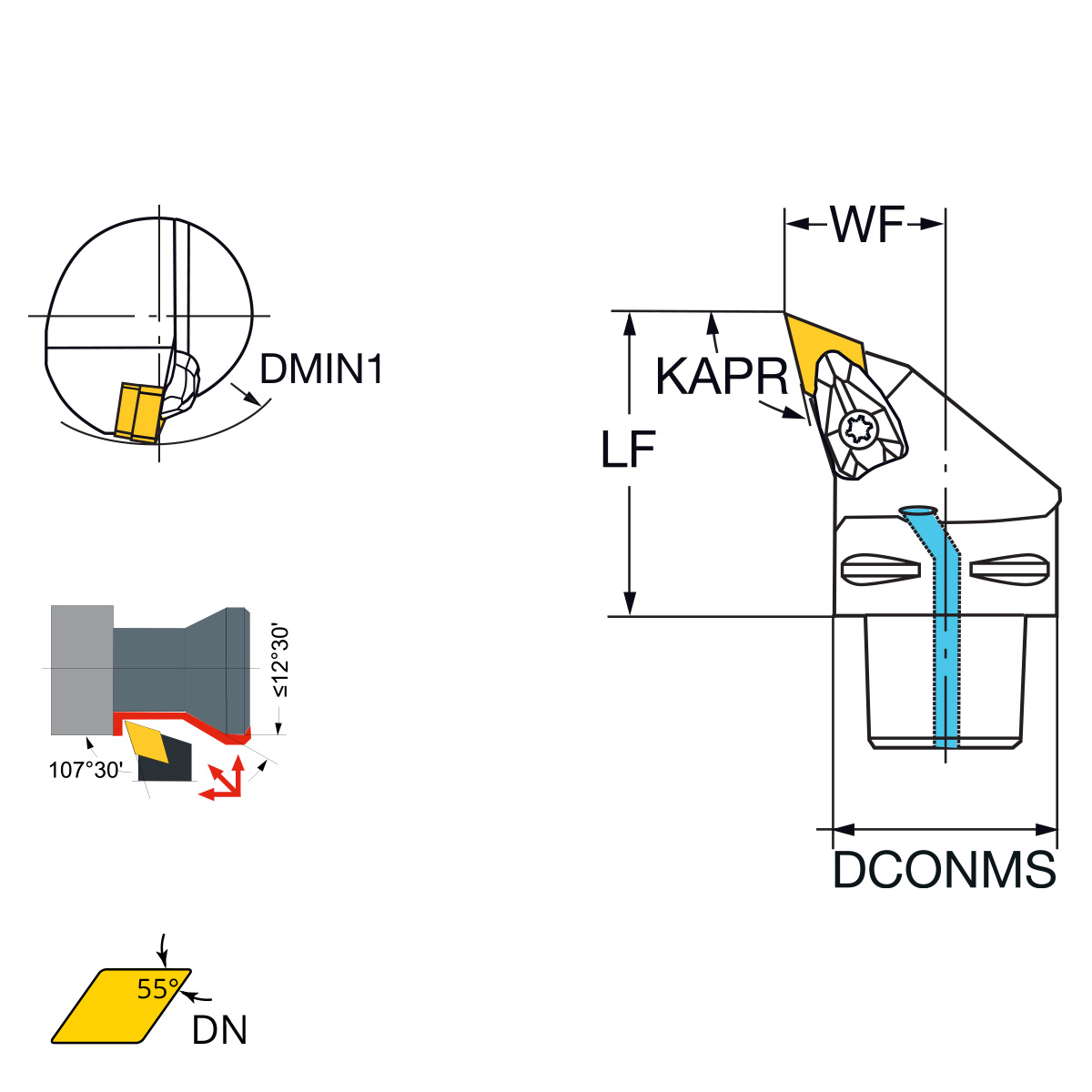

DCONMS: Aufnahme-Ø, masch.seitig	63 mm
DMIN2:	190 mm
GAMO:	-6 deg
HAND:	L
HF: Funktionshöhe	0 mm
LF: Funktionslänge	65 mm
MTP:	D: clamp on top of insert and into hole
OHX:	65 mm
WF: Funktionsbreite	45 mm
DMIN1:	110 mm
KAPR:	107,5 deg
LAMS:	-7 deg
MIID:	DNMG 15 06 08
PSIR:	-17,5 deg
RMPX:	12,5 deg
TQ:	3,9 Nm

Gewicht	1.5 kg
