PSK63-DWLNR-45065-08
Artikel Nr.: 506198

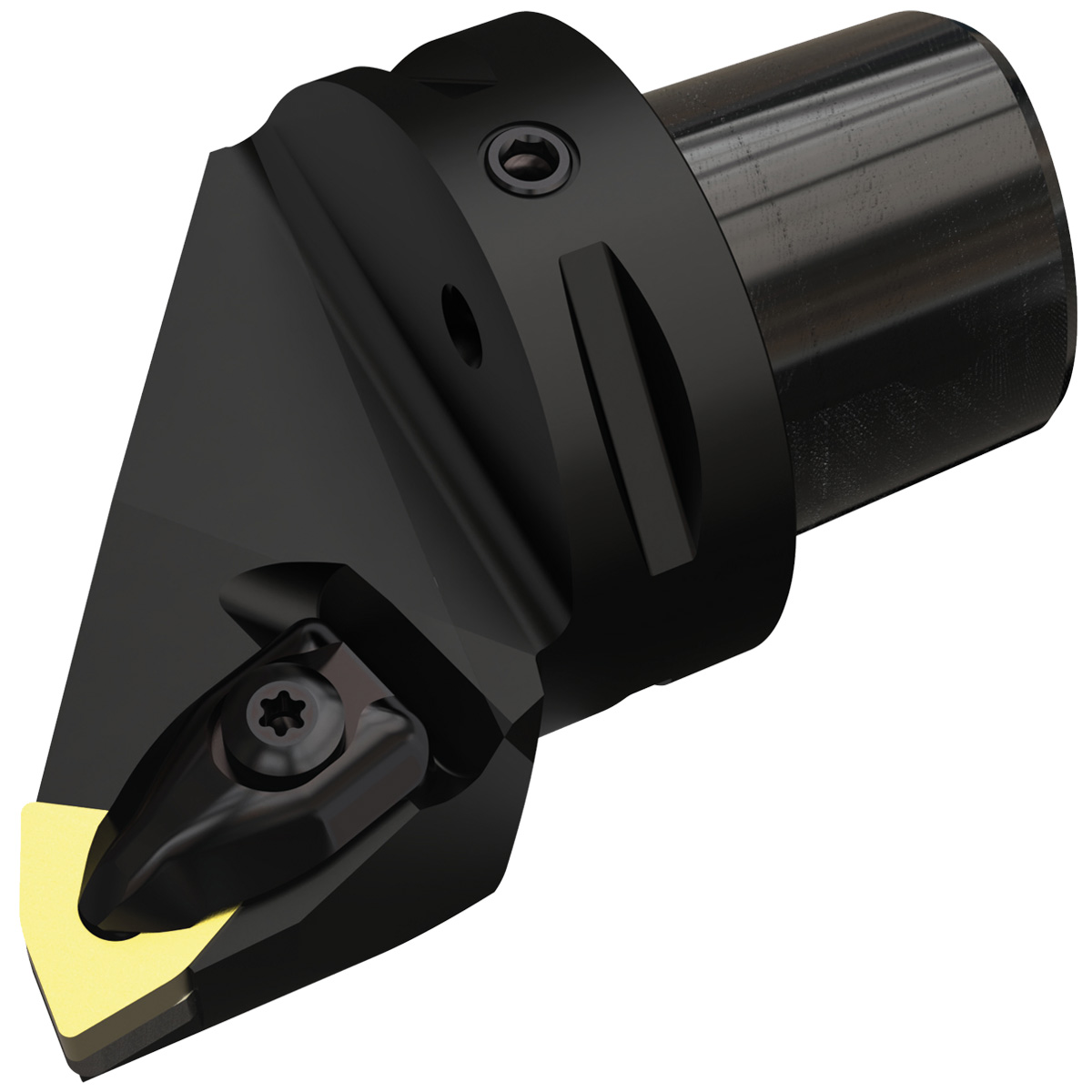

Klemmhalter zum Außendrehen 95° WNMG08.. PSK63-DWLNR-45065-08 Wendeplattengruppe: WN.. 0804.. ISO 26623 | Polygonschaft
Categories: Außen-Werkzeugaufnahmen, DWLN, Polygonschaft - Werkzeugaufnahmen, Polygonschaft PSK Drehwerkzeuge (ISO 26623)
Ausführung: R
Form Drehplatte für Klemmhalter: WNMG
Kegelgrösse: PSK 63
Plattengrösse: 8
Schnittstelle: PSK
Sofort lieferbar: 21 Stück
Eigenschaften
| ADINTMS: | CCS - Polygonschaftkegel |
| BAMS: | 0 deg |
| BAWS: | 0 deg |
| CNSC: | 3: axial concentric and radial entry |
| CP: | 40 bar |
| CXSC: | 3: axial inclined exit |

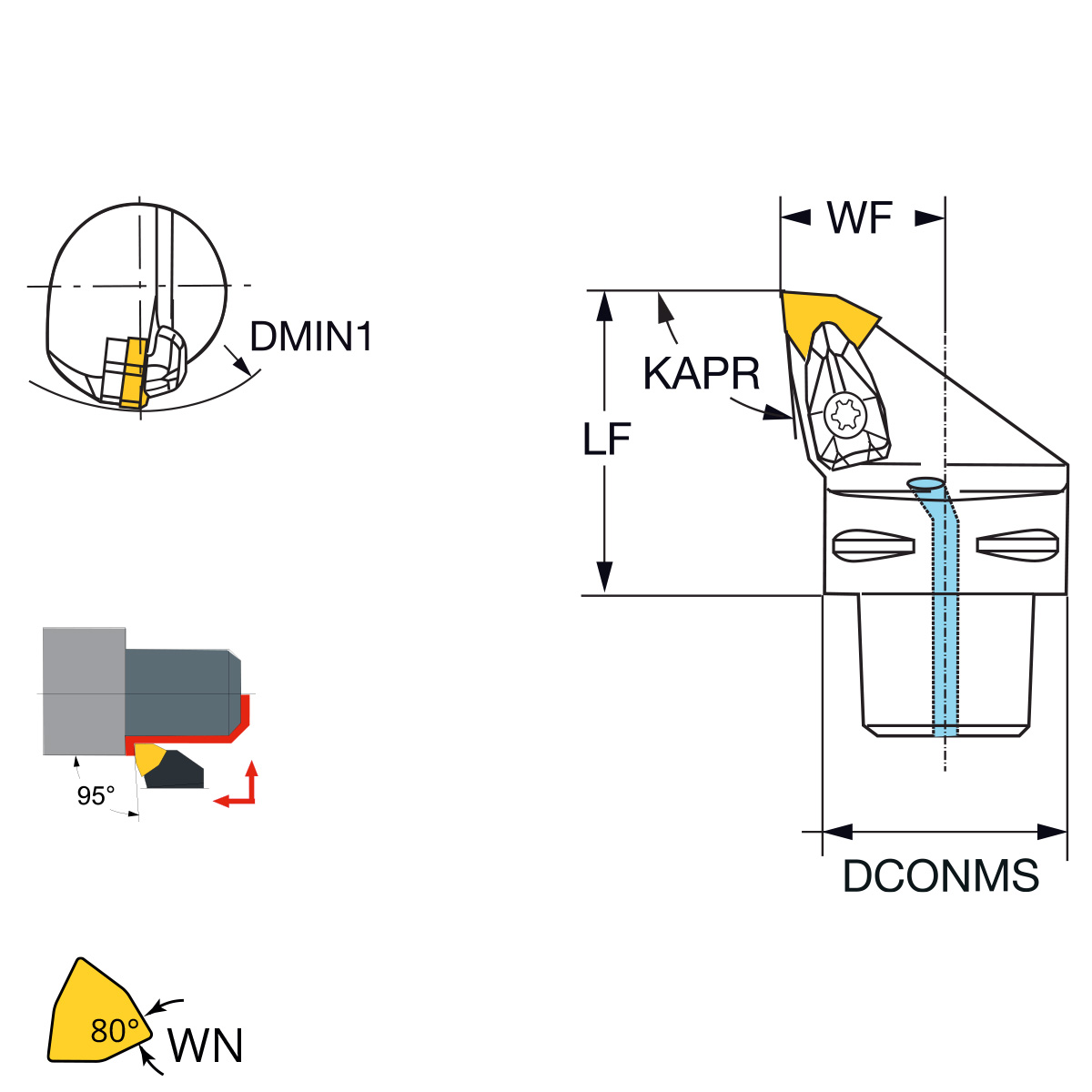

| DCONMS: Aufnahme-Ø, masch.seitig | 63 mm |
| DMIN2: | 190 mm |
| GAMO: | -6 deg |
| HAND: | R |
| HF: Funktionshöhe | 0 mm |
| KAPR: | 95 deg |
| LAMS: | -6 deg |
| LF: Funktionslänge | 65 mm |
| MTP: | D: clamp on top of insert and into hole |
| OHX: | 65 mm |
| PSIR: | -5 deg |
| RMPX: | 0 deg |
| WF: Funktionsbreite | 45 mm |
| DMIN1: | 110 mm |
| TQ: | 3,9 Nm |
| CUTINT_MASTER: | WNMG 080408 |
| MIID: | WNMG 08 04 08 |
Zusätzliche Informationen
| Gewicht | 1.5 kg |
|---|
