Quernut-Aufsteckdorn BT 30-16-40 MAS/BT

Name: Quernut-Aufsteckdorn BT 30-16-40 MAS/BT
Brand: Aufnahmen24
SKU: 305.11.16
Availability: InStock

Artikel Nr.: 501838

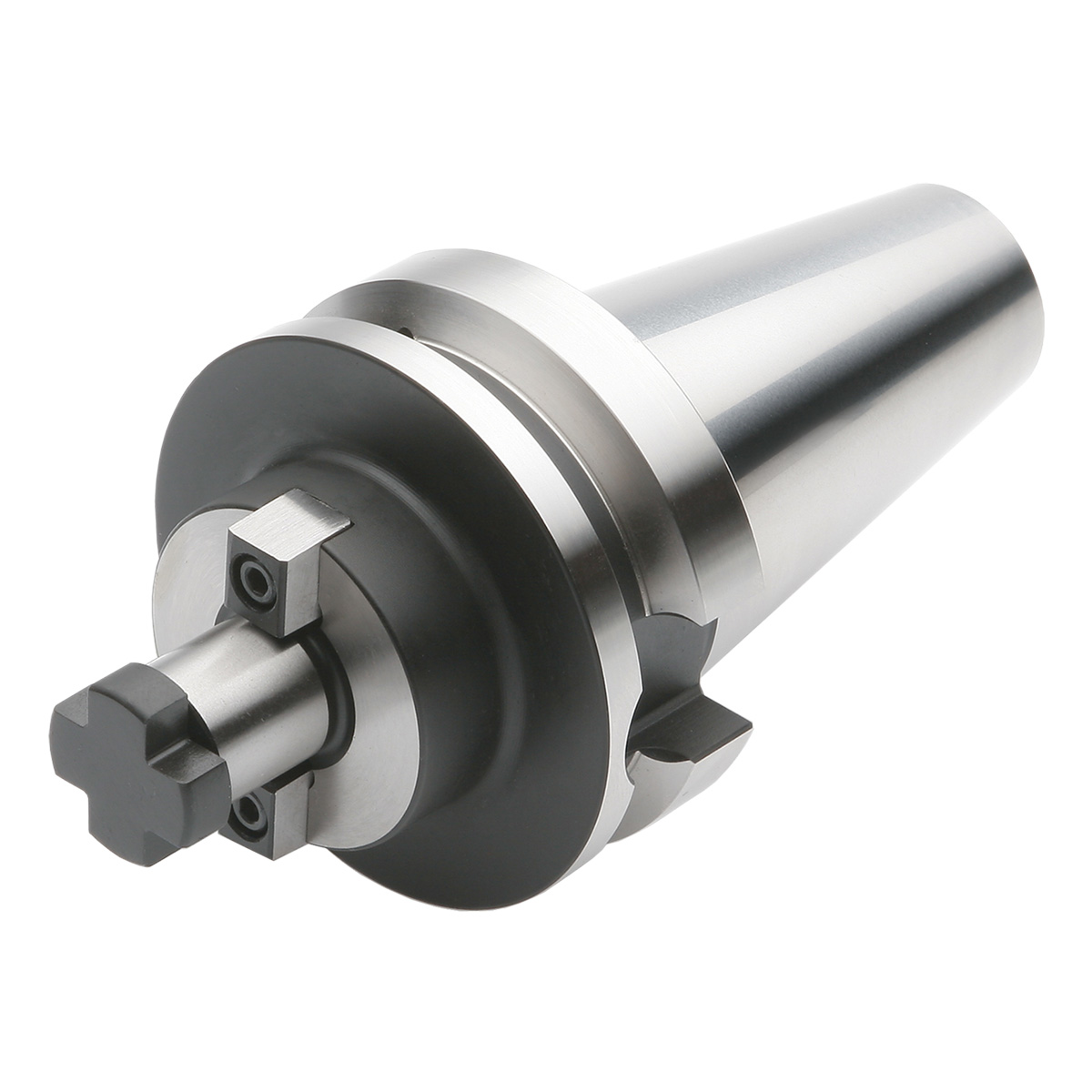

Produktbild Quernut-Aufsteckdorn BT 30-16-40 MAS/BT

Quernut-Aufsteckdorn BT 30 – 16 – 40 ISO 7388-2 JD [JIS B 6339 AD] ohne Kühlkanalbohrungen an der Stirnseite

Categories: BT 30 (Quernut-Dorne (JIS B 6339 (MAS 403 BT) - [ISO 7388-2])), MAS BT (ISO 7388-2), Quernut-Dorne (JIS B 6339 (MAS 403 BT) - [ISO 7388-2]), Steilkegel - Werkzeugaufnahmen

Aussendurchmesser Werkzeugkörper in mm: 38

Kegelgrösse: BT30

Schnittstelle: SK

Spanndurchmesser in mm: 16

Sofort lieferbar: 26 Stück

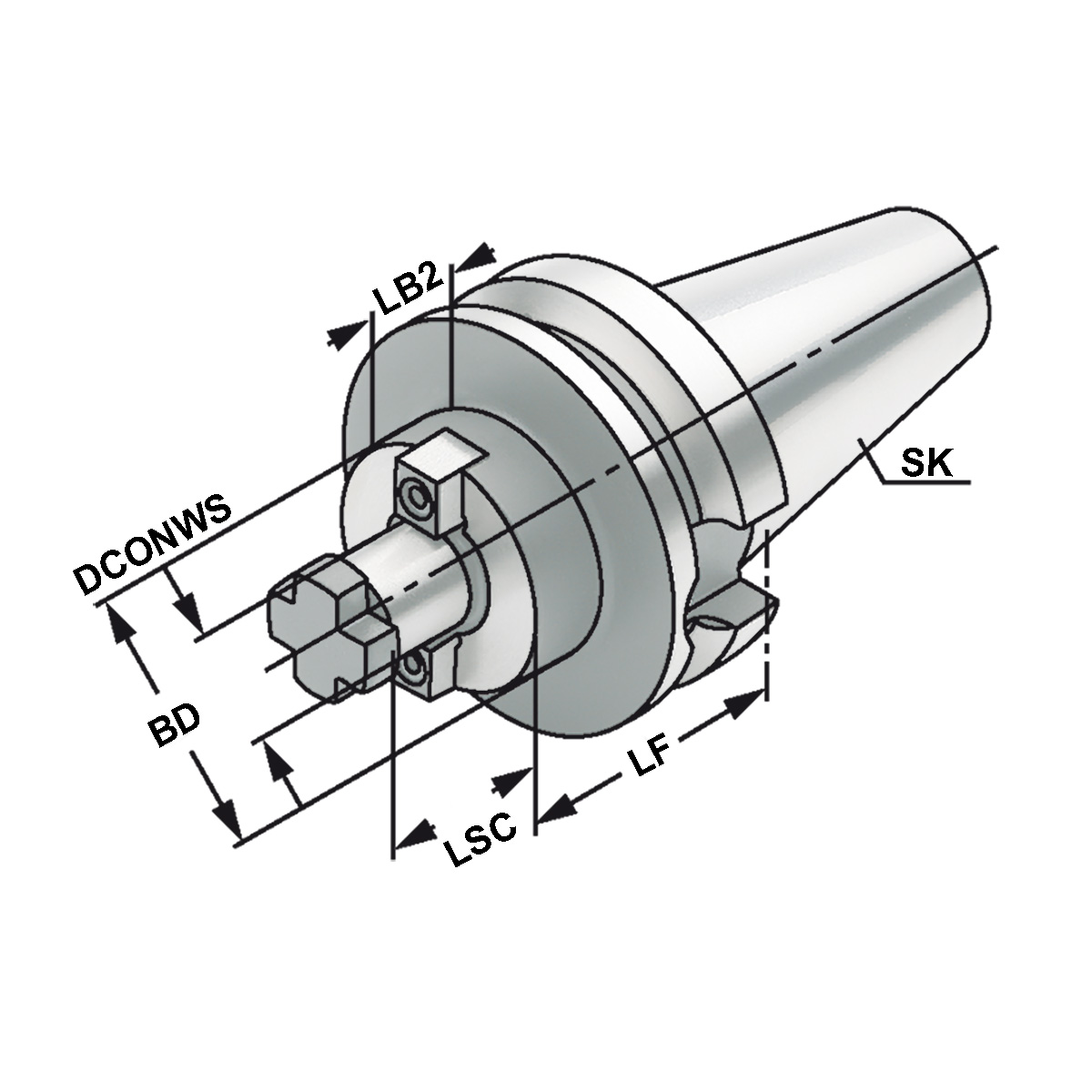

Eigenschaften

ADINTMS:	ISO 7388-2 (MAS-BT)
ADINTWS:	DIN 6357 (Quernut)
Auswuchtgüte:	G2,5 25.000 1/min
BD: Körper-Durchmesser	38
CNSC:	JD (AD)
DCONWS: Spann-Ø, nominal, werkst.seitig	16
LB2:	18
LF: Funktionslänge	40
LSC: Spannlänge	17
Rundlauf:	< 5µm
SK:	BT 30
TDCON: Toleranzklasse Anschlussdurchmesser	h6

Beschreibung

Verwendung:
Zur Aufnahme von Messerköpfen und Fräsern mit Quernut.

Hinweis:
DCONWS = 40 / DCONWS = 60:
Für grosse Planfräser mit vier zusätzlichen Gewindebohrungen nach DIN 2079.

BT 30 ohne Kühlkanalbohrungen an der Stirnseite

Lieferumfang:
Mit Mitnehmersteinen, Kreuzschraube und Zylinderkopfschraube nach DIN 912 für Fräser mit innerer Kühlmittelzufuhr.
Bei DCONWS = 60 nur mit vier Befestigungsschrauben nach DIN 912.
