Quernut-Aufsteckdorn BT 30-32-50 MAS/BT

Name: Quernut-Aufsteckdorn BT 30-32-50 MAS/BT
Brand: Aufnahmen24
SKU: 305.11.32
Availability: InStock

Artikel Nr.: 501841

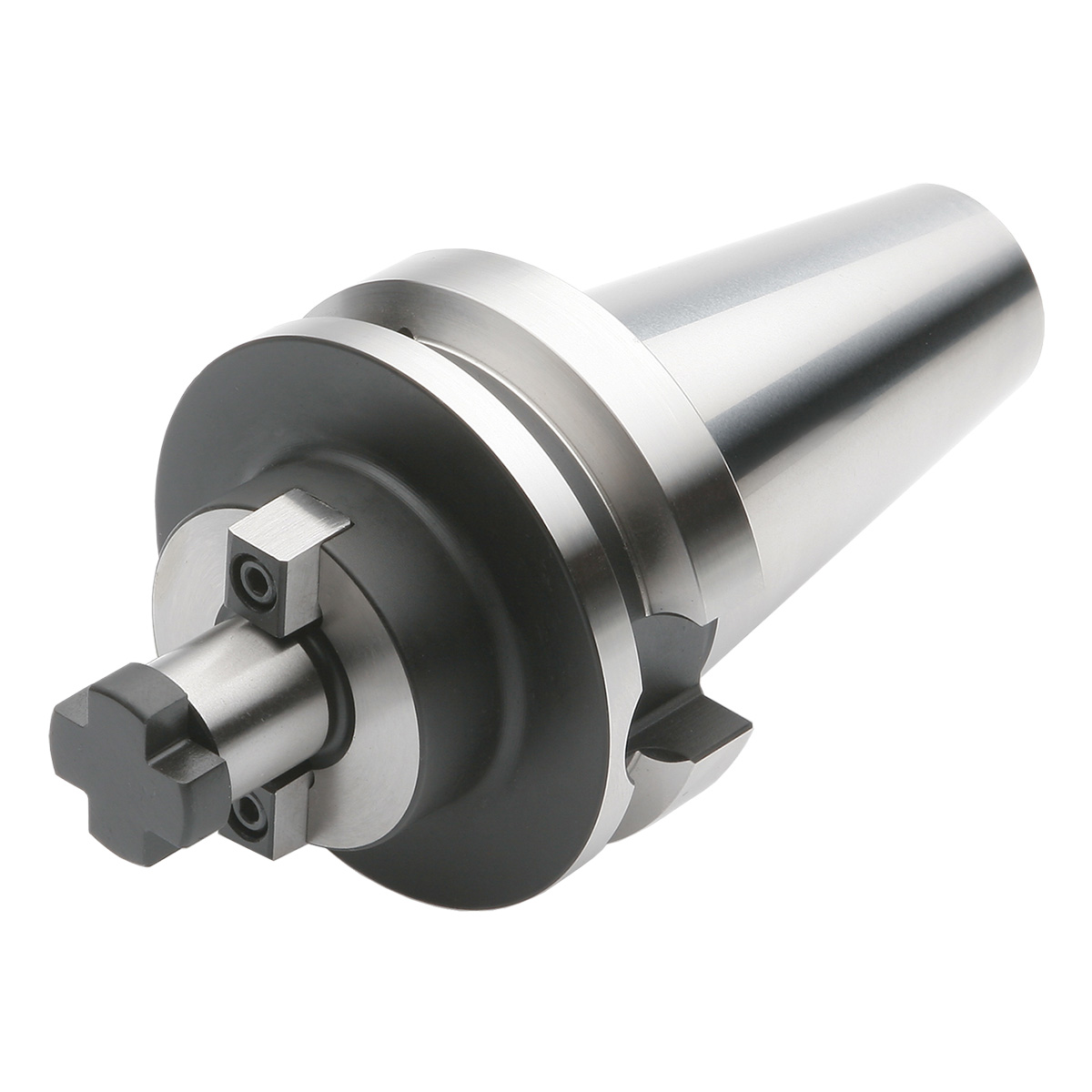

Produktbild Quernut-Aufsteckdorn BT 30-32-50 MAS/BT

Quernut-Aufsteckdorn BT 30 – 32 – 50 ISO 7388-2 JD [JIS B 6339 AD] ohne Kühlkanalbohrungen an der Stirnseite

Categories: BT 30 (Quernut-Dorne (JIS B 6339 (MAS 403 BT) - [ISO 7388-2])), MAS BT (ISO 7388-2), Quernut-Dorne (JIS B 6339 (MAS 403 BT) - [ISO 7388-2]), Steilkegel - Werkzeugaufnahmen

Aussendurchmesser Werkzeugkörper in mm: 78

Kegelgrösse: BT30

Schnittstelle: SK

Spanndurchmesser in mm: 32

Sofort lieferbar: 14 Stück

Eigenschaften

ADINTMS:	ISO 7388-2 (MAS-BT)
ADINTWS:	DIN 6357 (Quernut)
Auswuchtgüte:	G2,5 25.000 1/min

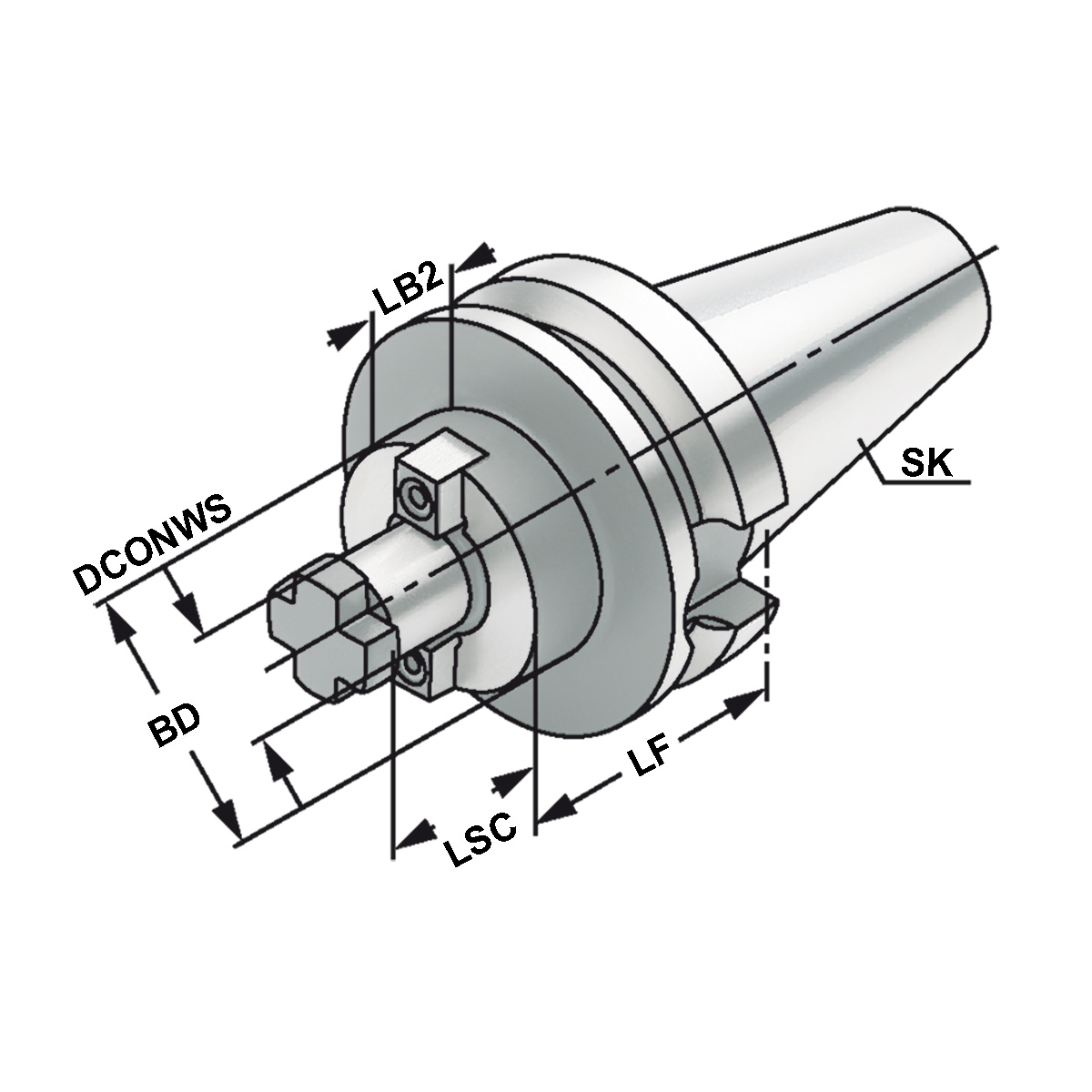

BD: Körper-Durchmesser	78
CNSC:	JD (AD)
DCONWS: Spann-Ø, nominal, werkst.seitig	32
LB2:	28
LF: Funktionslänge	50
LSC: Spannlänge	24
Rundlauf:	< 5µm
SK:	BT 30
TDCON: Toleranzklasse Anschlussdurchmesser	h6

Beschreibung

Verwendung:
Zur Aufnahme von Messerköpfen und Fräsern mit Quernut.

Hinweis:
d = 40/d = 60: Für grosse Planfräser mit vier zusätzlichen Gewindebohrungen nach DIN 2079.

SK 30 ohne Kühlkanalbohrungen an der Stirnseite

Lieferumfang:
Mit Mitnehmersteinen, Kreuzschraube und Zylinderkopfschraube nach DIN 912 für Fräser mit innerer Kühlmittelzufuhr. Bei d = 60 nur mit vier Befestigungsschrauben nach DIN 912.
