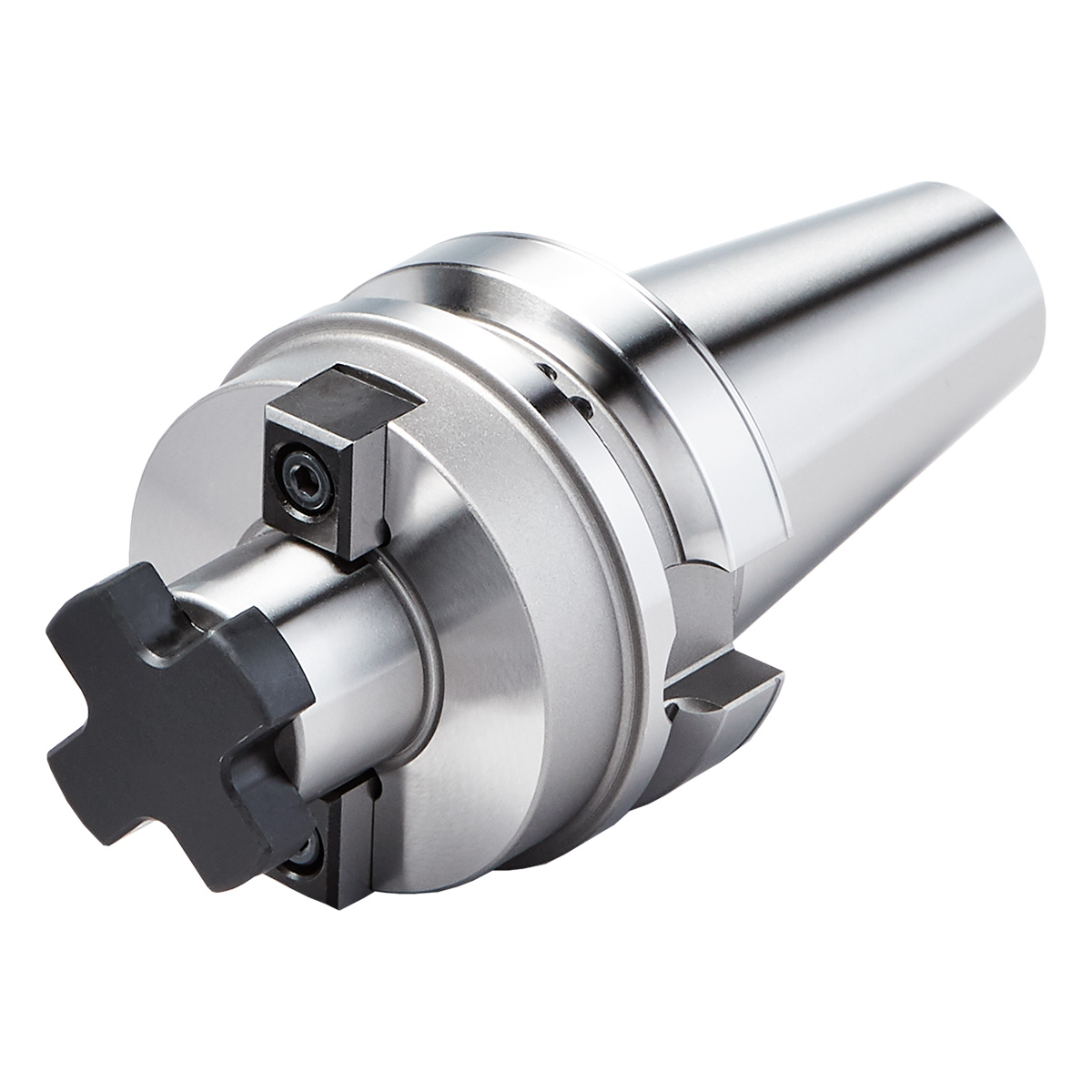

Quernut-Aufsteckdorn BT 40-16-160 MAS-BT
Artikel Nr.: 506472
Quernut-Aufsteckdorn BT 40 – 16 – 160 ~ ISO 7388-2 JD/JF [JIS B 6339 AD/B] | DC DUAL CONTACT | mit Plananlage
Categories: DC BT 40 (Quernut-Dorne (Doppelkontakt BT [ISO 7388-2])), MAS BT Plananlage (ISO 7388-2), Quernut-Dorne (Doppelkontakt BT [ISO 7388-2]), Steilkegel - Werkzeugaufnahmen
Aussendurchmesser Werkzeugkörper in mm: 38
Innenkühlung: Kühlkanäle
Kegelgrösse: BT40
Plananlage: Ja
Schnittstelle: SK
Spanndurchmesser in mm: 16
Sofort lieferbar: 52 Stück

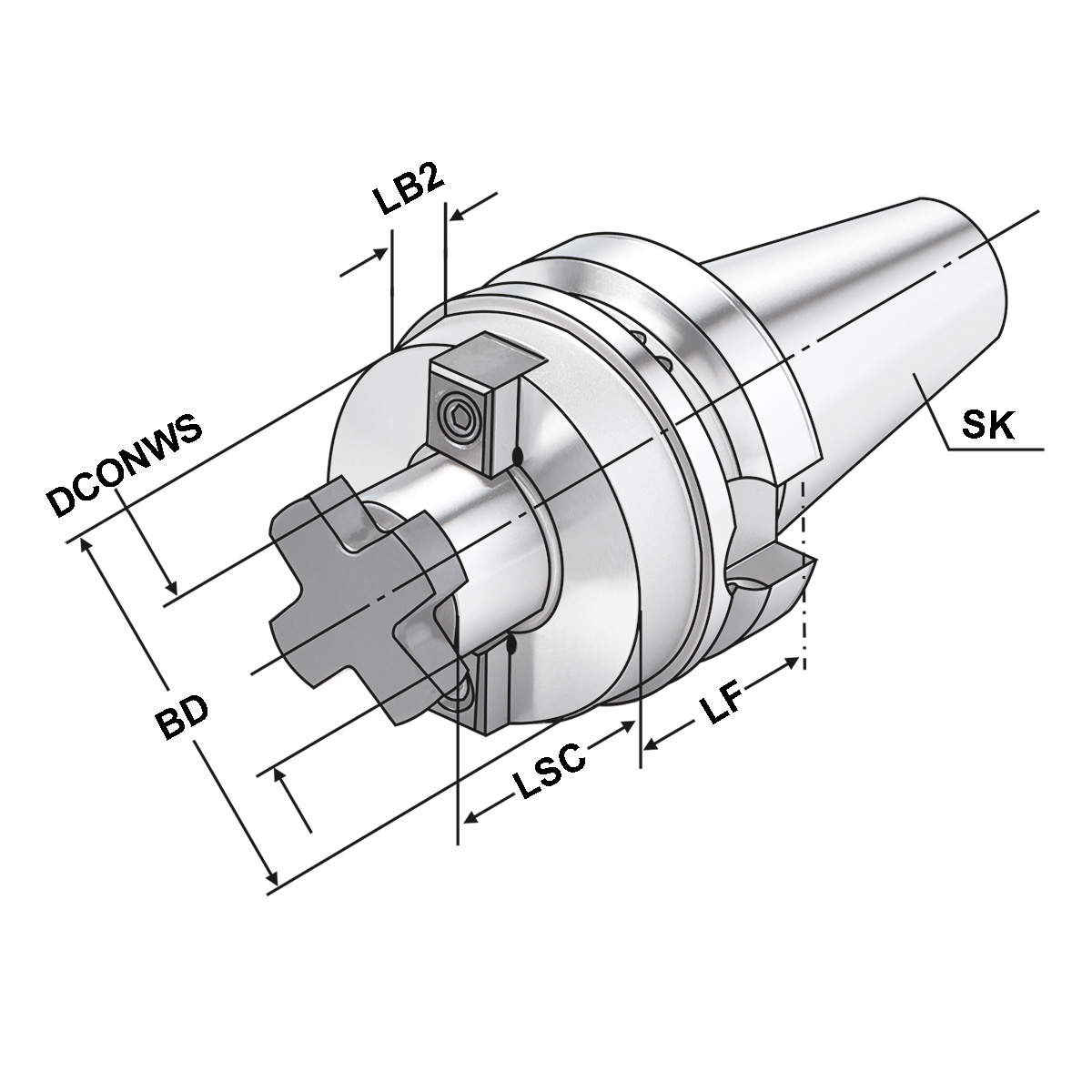

Eigenschaften
| ADINTMS: | DUAL CONTACT ~ISO 7388-2 |
| ADINTWS: | DIN 6357 (Quernut) |
| Auswuchtgüte: | G2,5 25.000 1/min |
| BD: Körper-Durchmesser | 38 |
| CNSC: | JD/JF (AD/B) |
| CXSC: | Kühlkanäle |
| DCONWS: Spann-Ø, nominal, werkst.seitig | 16 |
| LF: Funktionslänge | 160 |
| LSC: Spannlänge | 17 |
| Rundlauf: | < 5µm |
| TDCON: Toleranzklasse Anschlussdurchmesser | h6 |
| LB2: | 134 |
Beschreibung
Verwendung:
Zur Aufnahme von Messerköpfen und Fräsern mit Quernut.
Hinweis:
d = 40/d = 60: Für grosse Planfräser mit vier zusätzlichen Gewindebohrungen nach DIN 2079.
Lieferumfang:
Mit Mitnehmersteinen, Kreuzschraube und Zylinderkopfschraube nach DIN 912 für Fräser mit innerer Kühlmittelzufuhr. Bei d = 60 nur mit vier Befestigungsschrauben nach DIN 912.
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 2.15 kg |
|---|
