Zurück zur BT 40 - AD/B (Quernut-Dorne (JIS B 6339 (MAS 403 BT) - [ISO 7388-2]))

Quernut-Aufsteckdorn BT 40-22-40 MAS/BT

Artikel Nr.: 502746

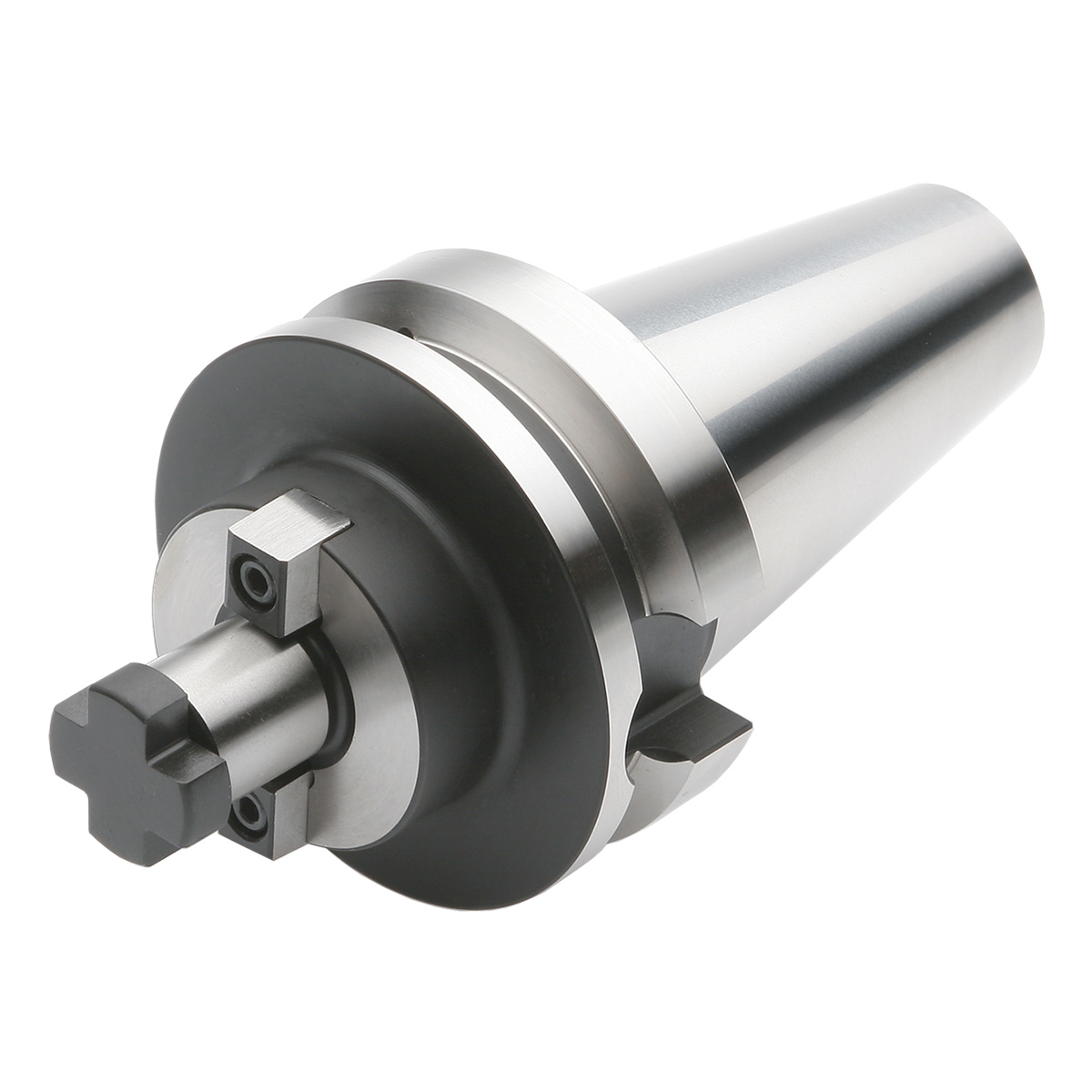

Produktbild Quernut-Aufsteckdorn BT 40-22-40 MAS/BT
Produktbild Quernut-Aufsteckdorn BT 40-22-40 MAS/BT

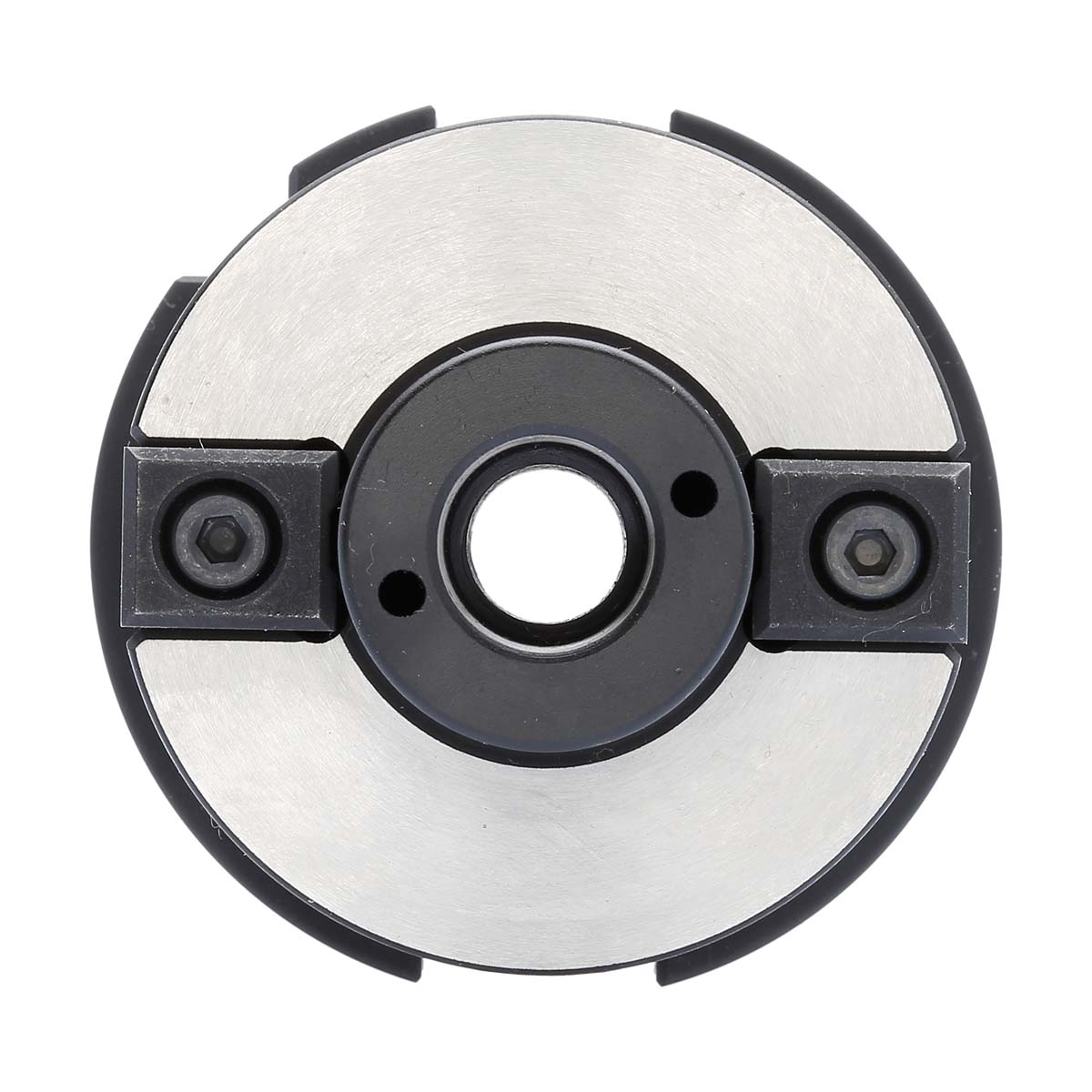

Produktbild Quernut-Aufsteckdorn BT 40-22-40 MAS/BT

Quernut-Aufsteckdorn BT 40 – 22 – 40 ISO 7388-2 JD/JF [JIS B 6339 AD/B] mit Kühlkanalbohrungen an der Stirnseite

Categories: BT 40 - AD/B (Quernut-Dorne (JIS B 6339 (MAS 403 BT) - [ISO 7388-2])), MAS BT (ISO 7388-2), Quernut-Dorne (JIS B 6339 (MAS 403 BT) - [ISO 7388-2]), Steilkegel - Werkzeugaufnahmen
Aussendurchmesser Werkzeugkörper in mm: 48
Innenkühlung: Kühlkanäle
Kegelgrösse: BT40
Schnittstelle: SK
Spanndurchmesser in mm: 22

Sofort lieferbar: 197 Stück

CHF 59.00 exkl. MwSt.

Eigenschaften

ADINTMS:ISO 7388-2 (MAS-BT)
ADINTWS:DIN 6357 (Quernut)
Auswuchtgüte:G2,5 25.000 1/min

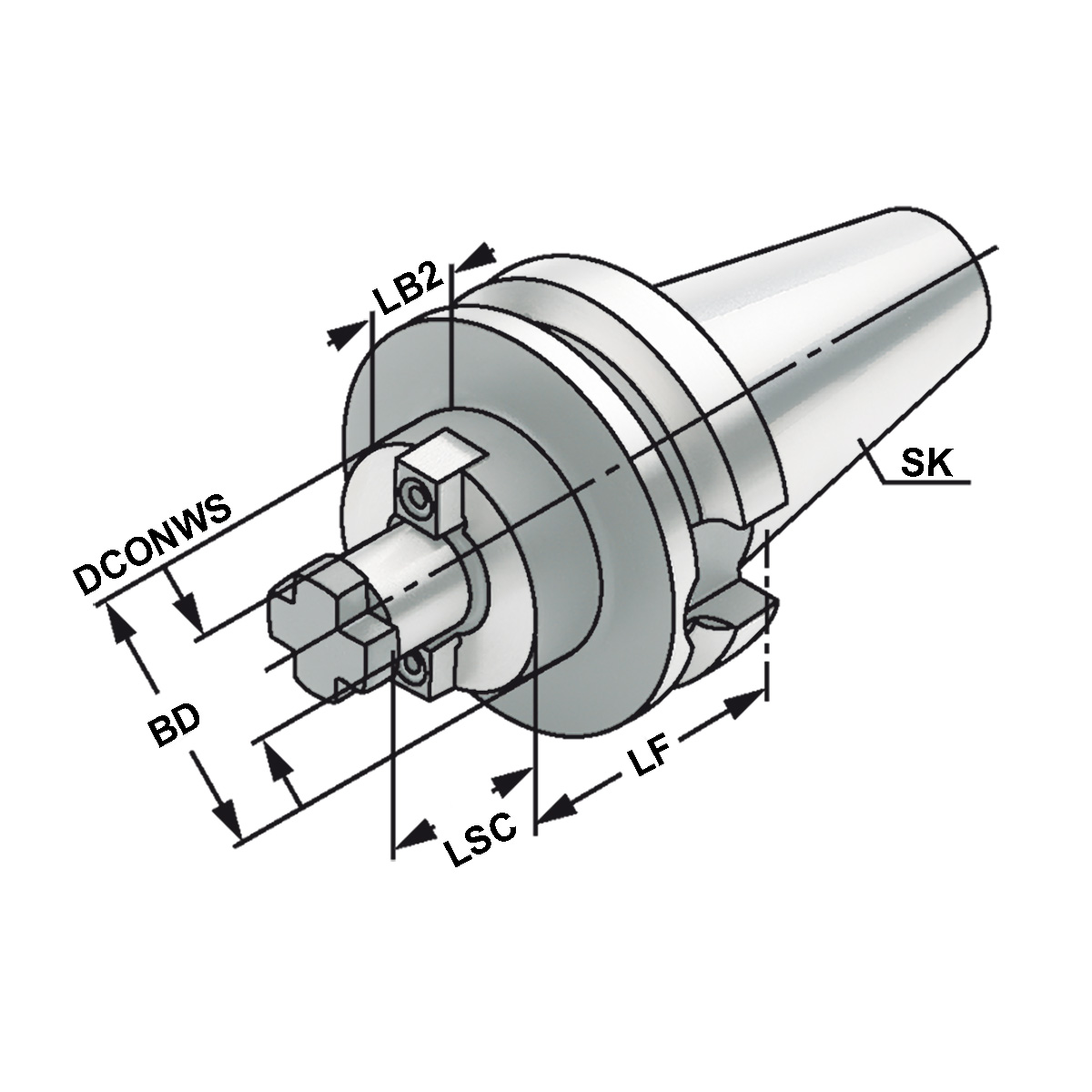

BD:
Körper-Durchmesser		48
CNSC:JD/JF (AD/B)
CXSC:Kühlkanäle
DCONWS:
Spann-Ø, nominal, werkst.seitig		22
LB2:13
LF:
Funktionslänge		40
LSC:
Spannlänge		19
Rundlauf:< 5µm
SK:BT 40
TDCON:
Toleranzklasse Anschlussdurchmesser		h6

Beschreibung

Verwendung:
Zur Aufnahme von Messerköpfen und Fräsern mit Quernut.

Hinweis:
d = 40/d = 60: Für grosse Planfräser mit vier zusätzlichen Gewindebohrungen nach DIN 2079.

Lieferumfang:
Mit Mitnehmersteinen, Kreuzschraube und Zylinderkopfschraube nach DIN 912 für Fräser mit innerer Kühlmittelzufuhr.

Bei d = 60 nur mit vier Befestigungsschrauben nach DIN 912.

  • Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
  • Spezifisch, verzugsarm gehärtet
  • Oberflächenhärte HRC 58~60
  • Härtetiefe 0,8mm~0,9mm
  • Kegelwinkeltoleranz < AT 3 nach DIN 2080
  • Oberflächenrauhigkeit Ra < 0,4 µm
  • Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
  • Alle Funktionsflächen feinbearbeitet

Zusätzliche Informationen

Gewicht 1.1 kg
