Quernut-Aufsteckdorn BT 40-22-40 MAS/BT

Name: Quernut-Aufsteckdorn BT 40-22-40 MAS/BT
Brand: Aufnahmen24
SKU: DC.406.11.22
Availability: InStock

Artikel Nr.: 506473

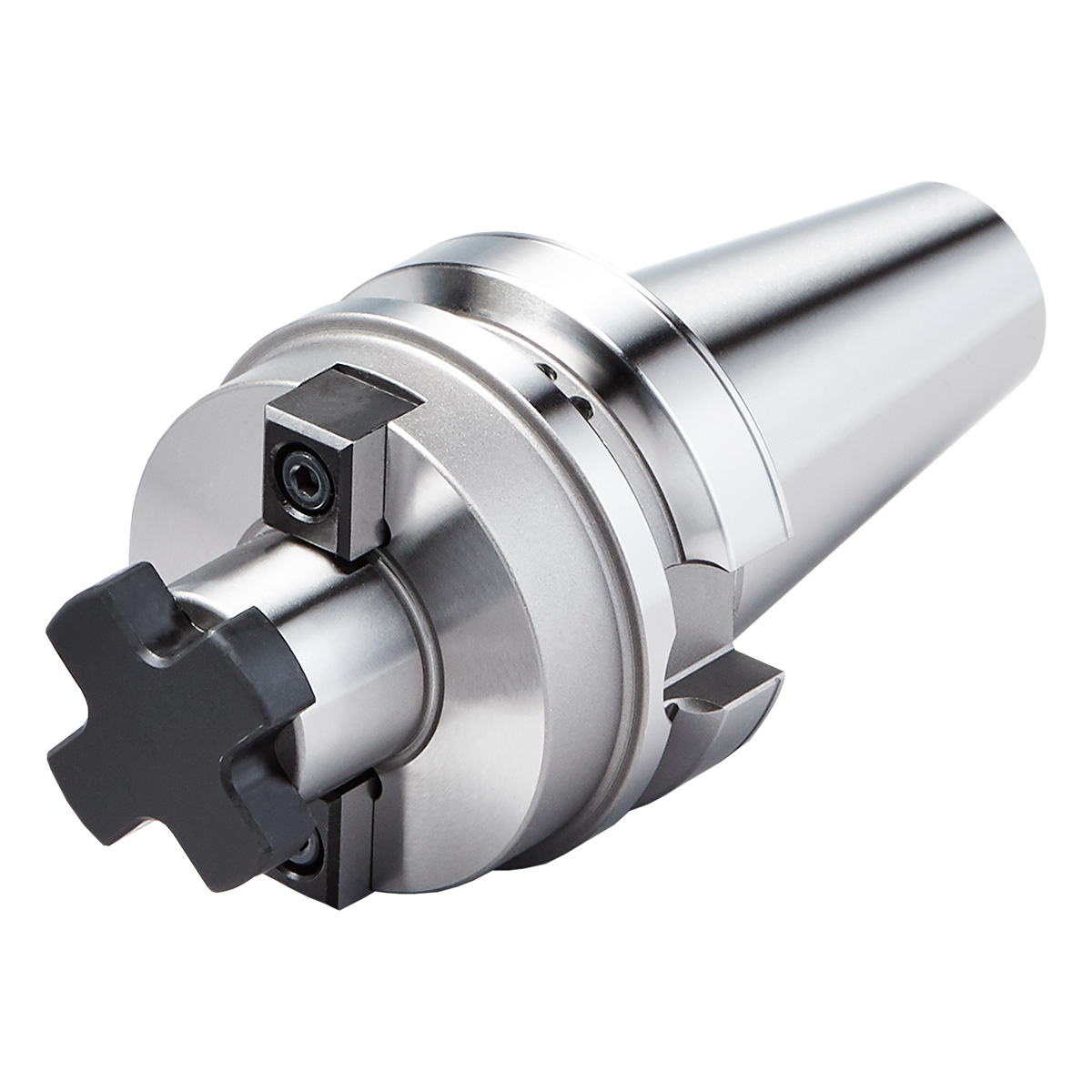

Produktbild Quernut-Aufsteckdorn BT 40-22-40 MAS/BT

Quernut-Aufsteckdorn BT 40 – 22 – 40 ~ ISO 7388-2 JD/JF [JIS B 6339 AD/B] | DC DUAL CONTACT | mit Plananlage

Categories: DC BT 40 (Quernut-Dorne (Doppelkontakt BT [ISO 7388-2])), MAS BT Plananlage (ISO 7388-2), Quernut-Dorne (Doppelkontakt BT [ISO 7388-2]), Steilkegel - Werkzeugaufnahmen

Aussendurchmesser Werkzeugkörper in mm: 48

Innenkühlung: Kühlkanäle

Kegelgrösse: BT40

Plananlage: Ja

Schnittstelle: SK

Spanndurchmesser in mm: 22

Sofort lieferbar: 218 Stück

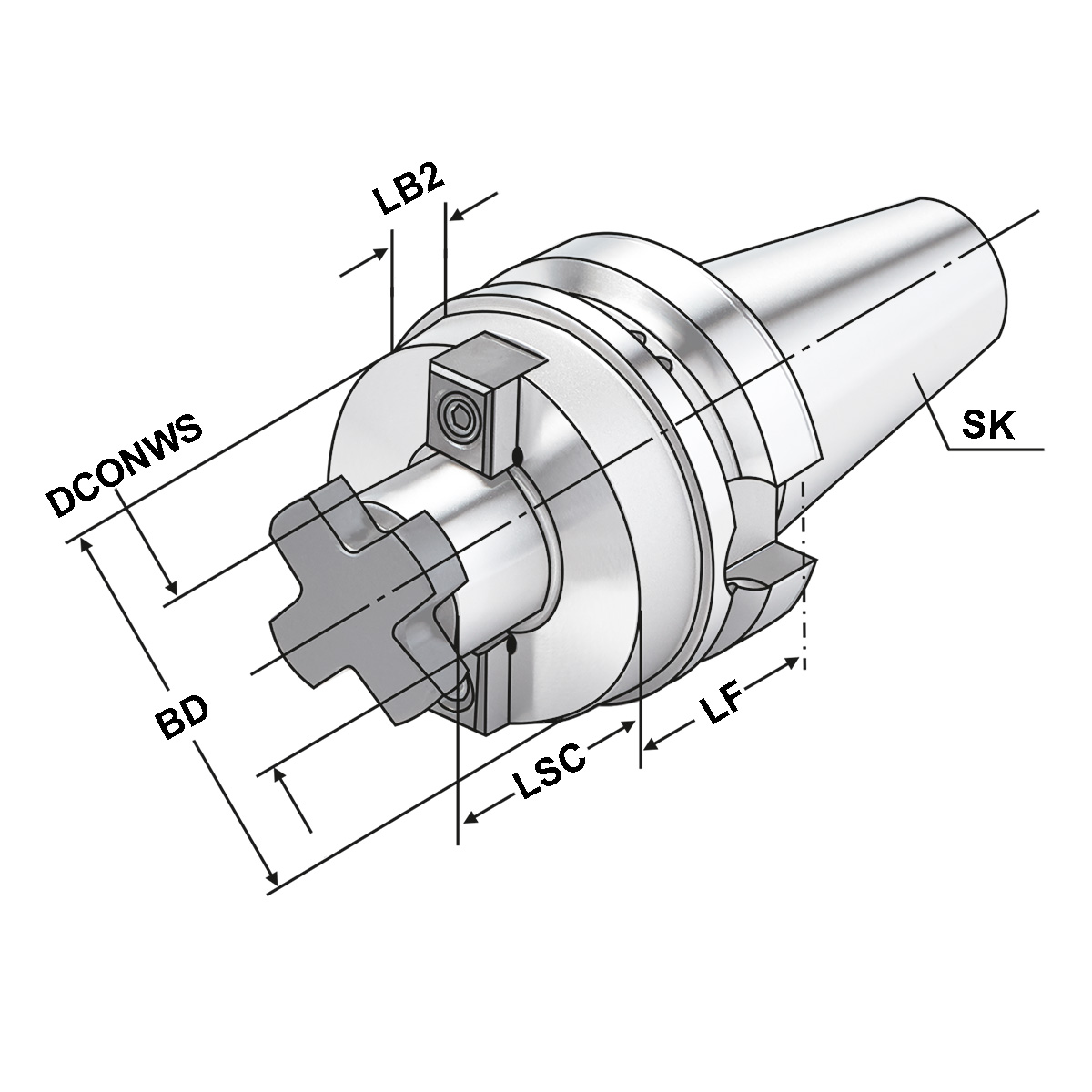

Eigenschaften

ADINTMS:	DUAL CONTACT ~ISO 7388-2
ADINTWS:	DIN 6357 (Quernut)
Auswuchtgüte:	G2,5 25.000 1/min
BD: Körper-Durchmesser	48
CNSC:	JD/JF (AD/B)
CXSC:	Kühlkanäle
DCONWS: Spann-Ø, nominal, werkst.seitig	22
LB2:	13
LF: Funktionslänge	40
LSC: Spannlänge	19
Rundlauf:	< 5µm
TDCON: Toleranzklasse Anschlussdurchmesser	h6

Beschreibung

Verwendung:
Zur Aufnahme von Messerköpfen und Fräsern mit Quernut.

Hinweis:
d = 40/d = 60: Für grosse Planfräser mit vier zusätzlichen Gewindebohrungen nach DIN 2079.

Lieferumfang:
Mit Mitnehmersteinen, Kreuzschraube und Zylinderkopfschraube nach DIN 912 für Fräser mit innerer Kühlmittelzufuhr. Bei d = 60 nur mit vier Befestigungsschrauben nach DIN 912.
