Quernut-Aufsteckdorn BT 50-32-160 MAS/BT AD/B

Name: Quernut-Aufsteckdorn BT 50-32-160 MAS/BT AD/B
Brand: Aufnahmen24
SKU: 506.11.32.2
Availability: InStock

Artikel Nr.: 504651

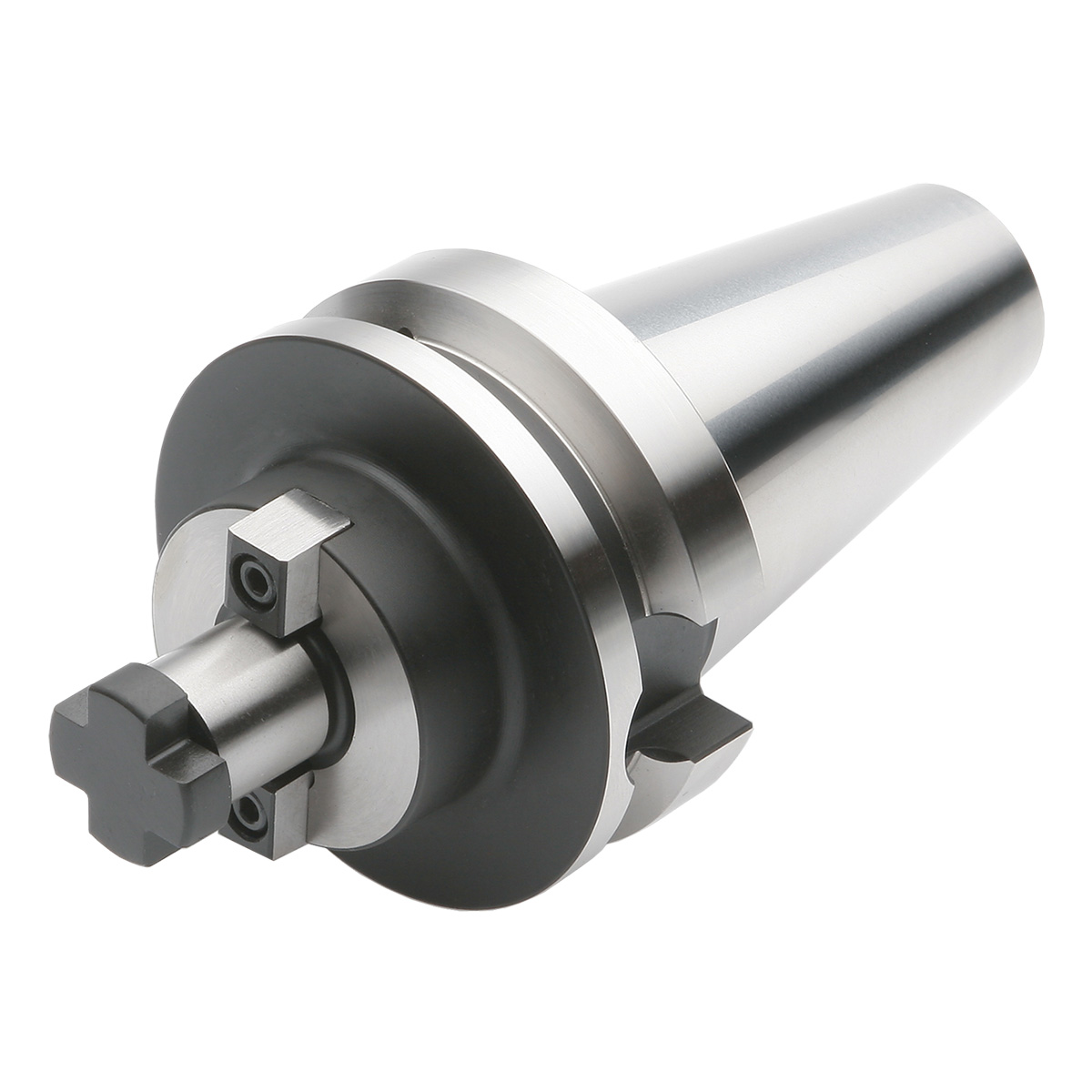

Produktbild Quernut-Aufsteckdorn BT 50-32-160 MAS/BT AD/B

Quernut-Aufsteckdorn BT 50 – 32 – 160 ISO 7388-2 JD/JF [JIS B 6339 AD/B] mit Kühlkanalbohrungen an der Stirnseite

Categories: BT 50 (Quernut-Dorne (JIS B 6339 (MAS 403 BT) - [ISO 7388-2])), MAS BT (ISO 7388-2), Quernut-Dorne (JIS B 6339 (MAS 403 BT) - [ISO 7388-2]), Steilkegel - Werkzeugaufnahmen

Aussendurchmesser Werkzeugkörper in mm: 78

Innenkühlung: Kühlkanäle

Kegelgrösse: BT50

Schnittstelle: SK

Spanndurchmesser in mm: 32

Sofort lieferbar: 25 Stück

Eigenschaften

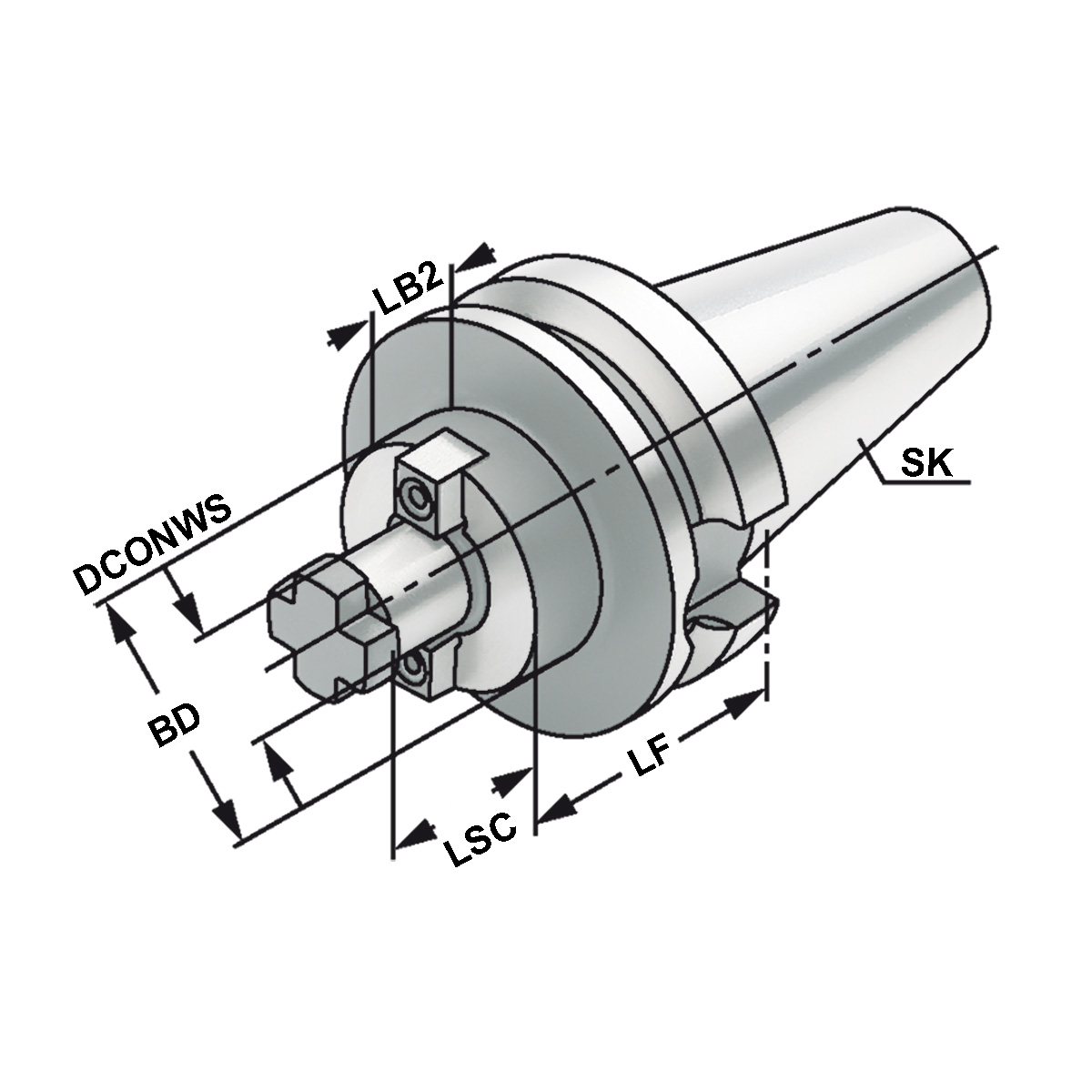

ADINTMS:	ISO 7388-2 (MAS-BT)
ADINTWS:	DIN 6357 (Quernut)
Auswuchtgüte:	G2,5 25.000 1/min
BD: Körper-Durchmesser	78
CNSC:	JD/JF (AD/B)
CXSC:	Kühlkanäle
DCONWS: Spann-Ø, nominal, werkst.seitig	32
LB2:	122
LF: Funktionslänge	160
LSC: Spannlänge	24
Rundlauf:	< 5µm
SK:	BT 50
TDCON: Toleranzklasse Anschlussdurchmesser	h6

Beschreibung

Verwendung:
Zur Aufnahme von Messerköpfen und Fräsern mit Quernut.

Hinweis:
d = 40/d = 60: Für grosse Planfräser mit vier zusätzlichen Gewindebohrungen nach DIN 2079.

Lieferumfang:
Mit Mitnehmersteinen, Kreuzschraube und Zylinderkopfschraube nach DIN 912 für Fräser mit innerer Kühlmittelzufuhr. Bei d = 60 nur mit vier Befestigungsschrauben nach DIN 912.
