Quernut-Aufsteckdorn HSK 100-40-160 DIN 69893-A

Name: Quernut-Aufsteckdorn HSK 100-40-160 DIN 69893-A
Brand: Aufnahmen24
SKU: A100.11.40.2
Availability: InStock

Artikel Nr.: 505221

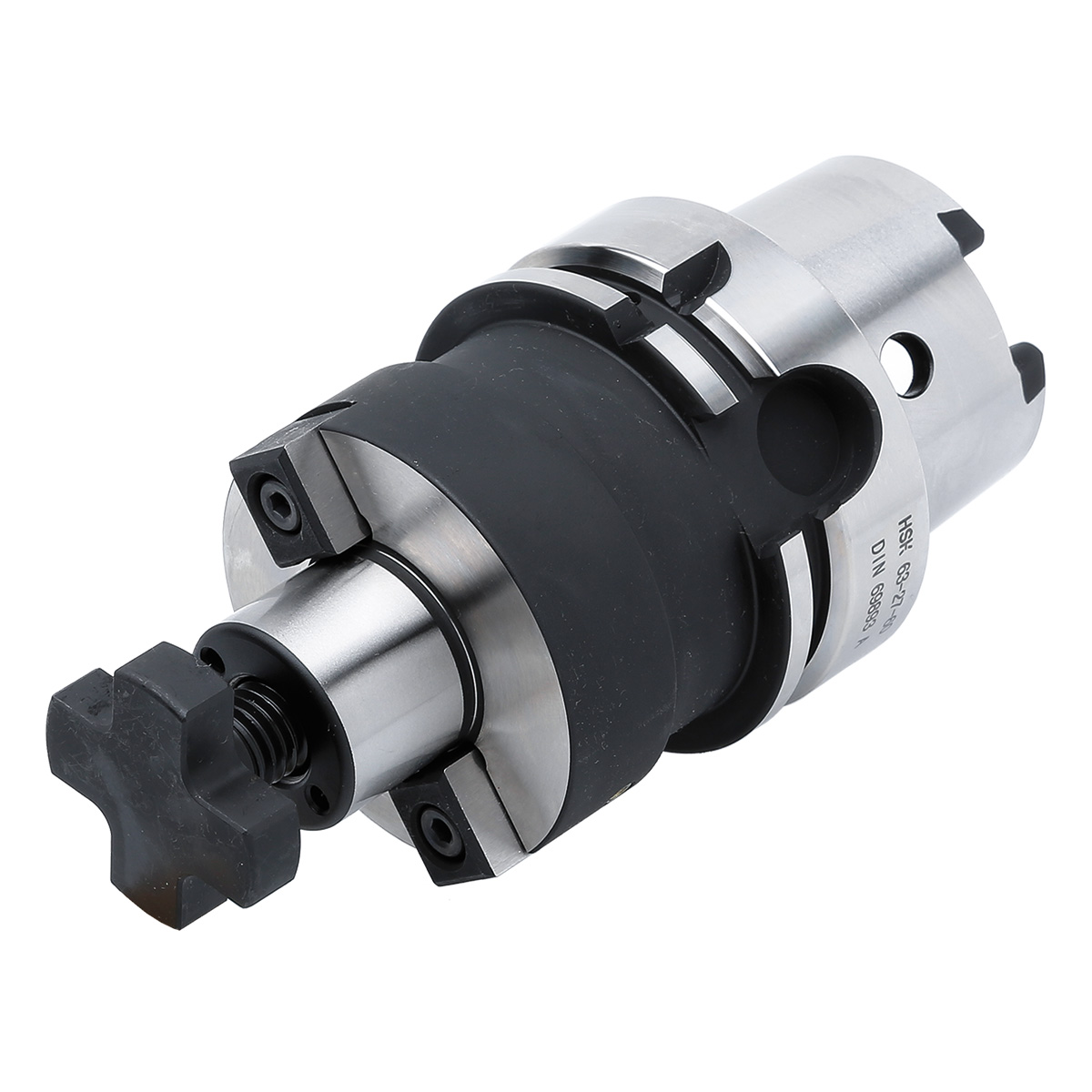

Produktbild Quernut-Aufsteckdorn HSK 100-40-160 DIN 69893-A

Quernut-Aufsteckfräserdorn HSK 100 – 40 – 160 ISO 12164 [DIN 69893] | HSK-A Mit zusätzlichen 4 Gewindebohrungen nach DIN 2079

Categories: Hohlschaftkegel - Werkzeugaufnahmen, HSK-A (ISO 12164), HSK-A 100 (Quernut-Dorne (ISO 12164 (HSK-A))), Quernut-Dorne (ISO 12164 (HSK-A))

Innenkühlung: Kühlkanäle

Kegelgrösse: HSK-A 100

Schnittstelle: HSK

Spanndurchmesser in mm: 40

Sofort lieferbar: 42 Stück

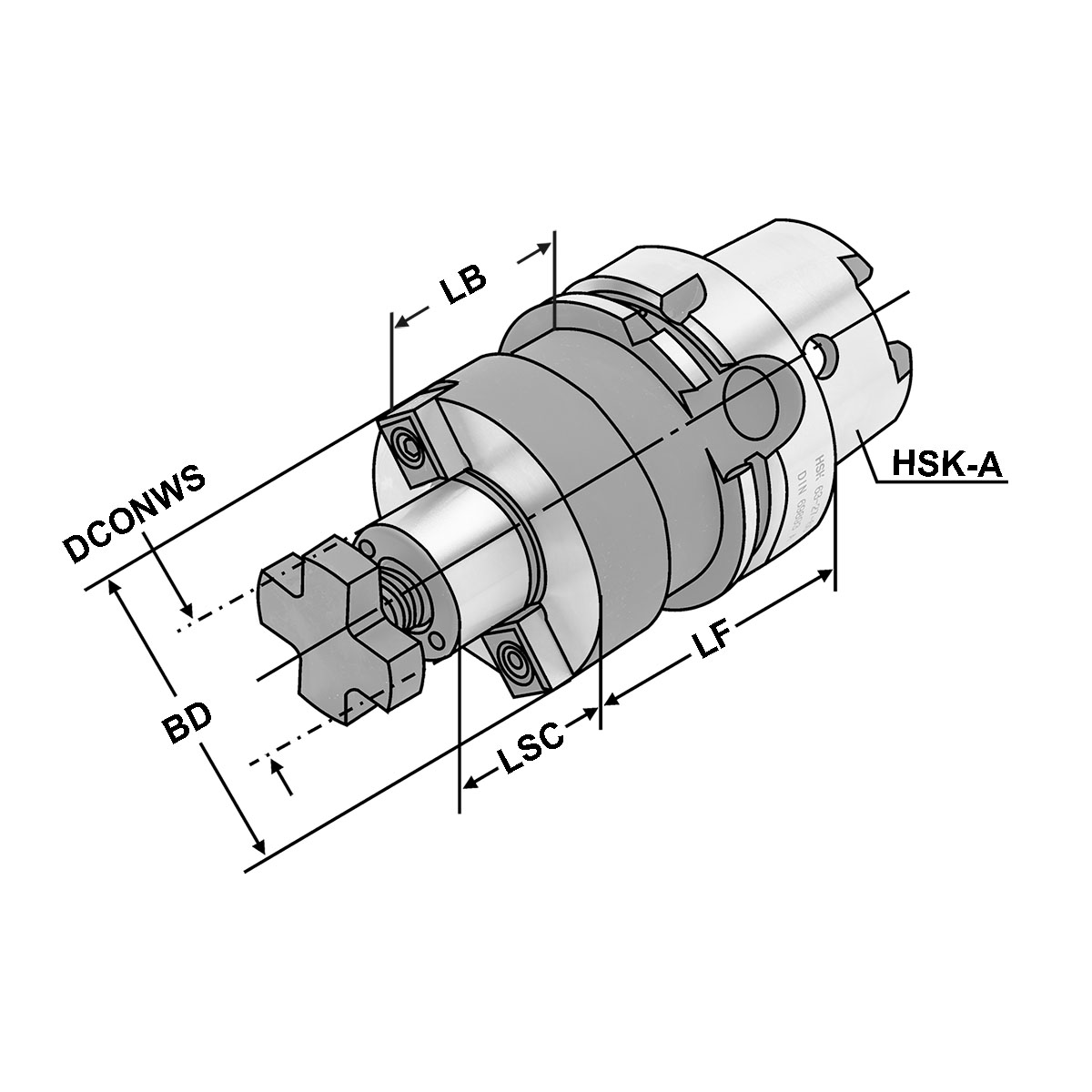

Eigenschaften

TDCON: Toleranzklasse Anschlussdurchmesser	h6
ADINTMS:	ISO 12164 (HSK-A)
ADINTWS:	DIN 6357 (Quernut)
Auswuchtgüte:	G2,5 25.000 1/min
BD1:	88
CXSC:	Kühlkanäle
DCONWS: Spann-Ø, nominal, werkst.seitig	40
DCP:	Ja
DCPS:	D10/H4,5
HSK:	HSK-A 100
LB: Grundkörperlänge	131
LF: Funktionslänge	160
LSC: Spannlänge	27
max. Rundlaufabweichung:	< 5µm

Beschreibung

Verwendung:
Zur Aufnahme von Messerköpfen und Fräsern mit Quernut.

Hinweis:
d = 40/d = 60: Für grosse Planfräser mit vier zusätzlichen Gewindebohrungen nach DIN 2079.

Lieferumfang:
Mit Mitnehmersteinen, Kreuzschraube und Zylinderkopfschraube nach DIN 912 für Fräser mit innerer Kühlmittelzufuhr. Bei d = 60 nur mit vier Befestigungsschrauben nach DIN 912.
