Quernut-Aufsteckdorn HSK 63-27-100 DIN 69893-F

Name: Quernut-Aufsteckdorn HSK 63-27-100 DIN 69893-F
Brand: Aufnahmen24
SKU: F63.11.27.1
Availability: InStock

Artikel Nr.: 506785

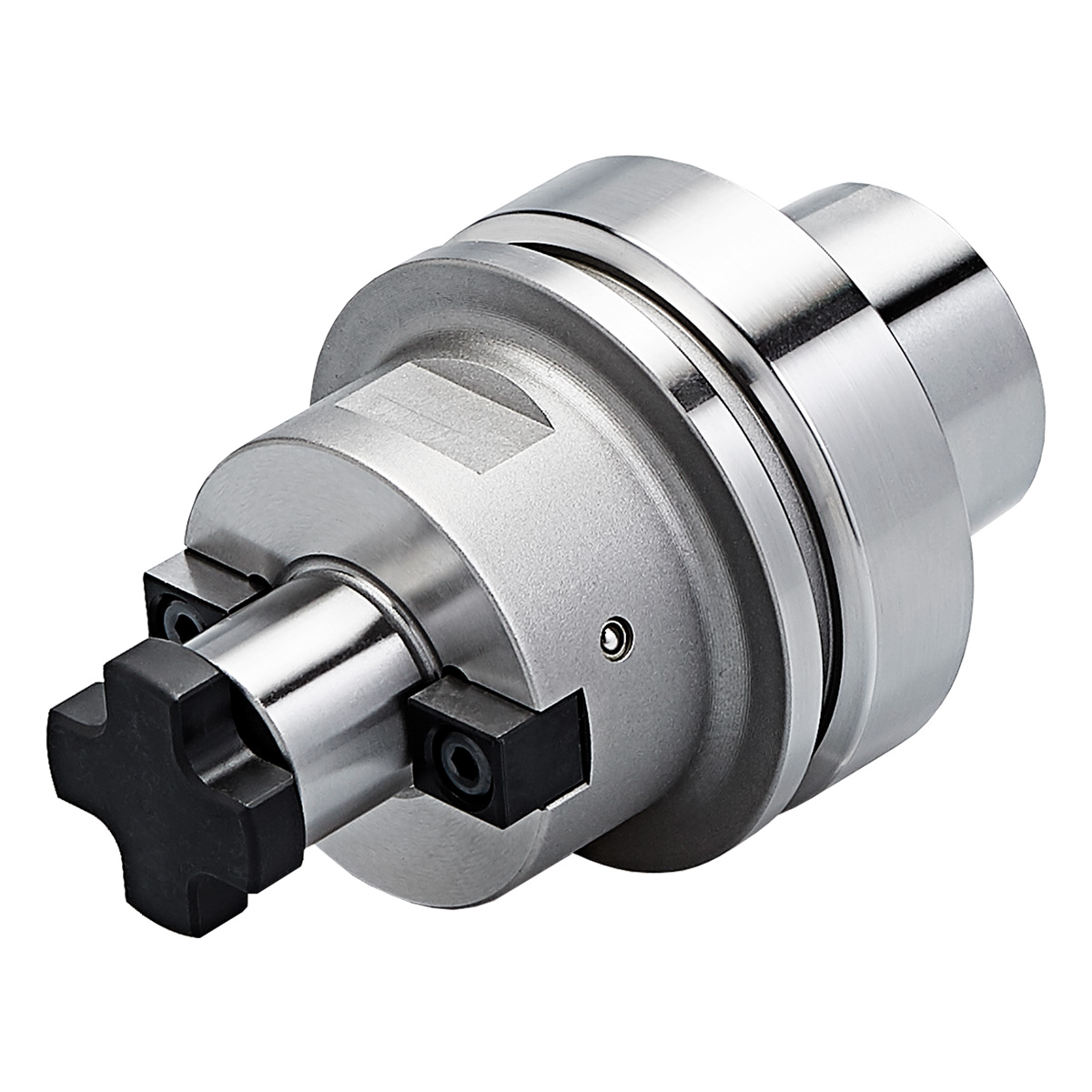

Produktbild Quernut-Aufsteckdorn HSK 63-27-100 DIN 69893-F

Quernut-Aufsteckfräserdorn HSK 63 – 27 – 100 DIN 69893-6 | HSK-F

Categories: Hohlschaftkegel - Werkzeugaufnahmen, HSK-F (DIN 69893-6), Quernut-Dorne (DIN 69893-6 (HSK F))

Aussendurchmesser Werkzeugkörper in mm: 60

Innenkühlung: Kühlkanäle

Kegelgrösse: HSK-F 63

Schnittstelle: HSK

Spanndurchmesser in mm: 27

Sofort lieferbar: 52 Stück

Eigenschaften

TDCON: Toleranzklasse Anschlussdurchmesser	h6
Rundlauf:	< 5µm
ADINTMS:	DIN 69893-6 (HSK-F)
ADINTWS:	DIN 6357 (Quernut)
Auswuchtgüte:	G2,5 25.000 1/min

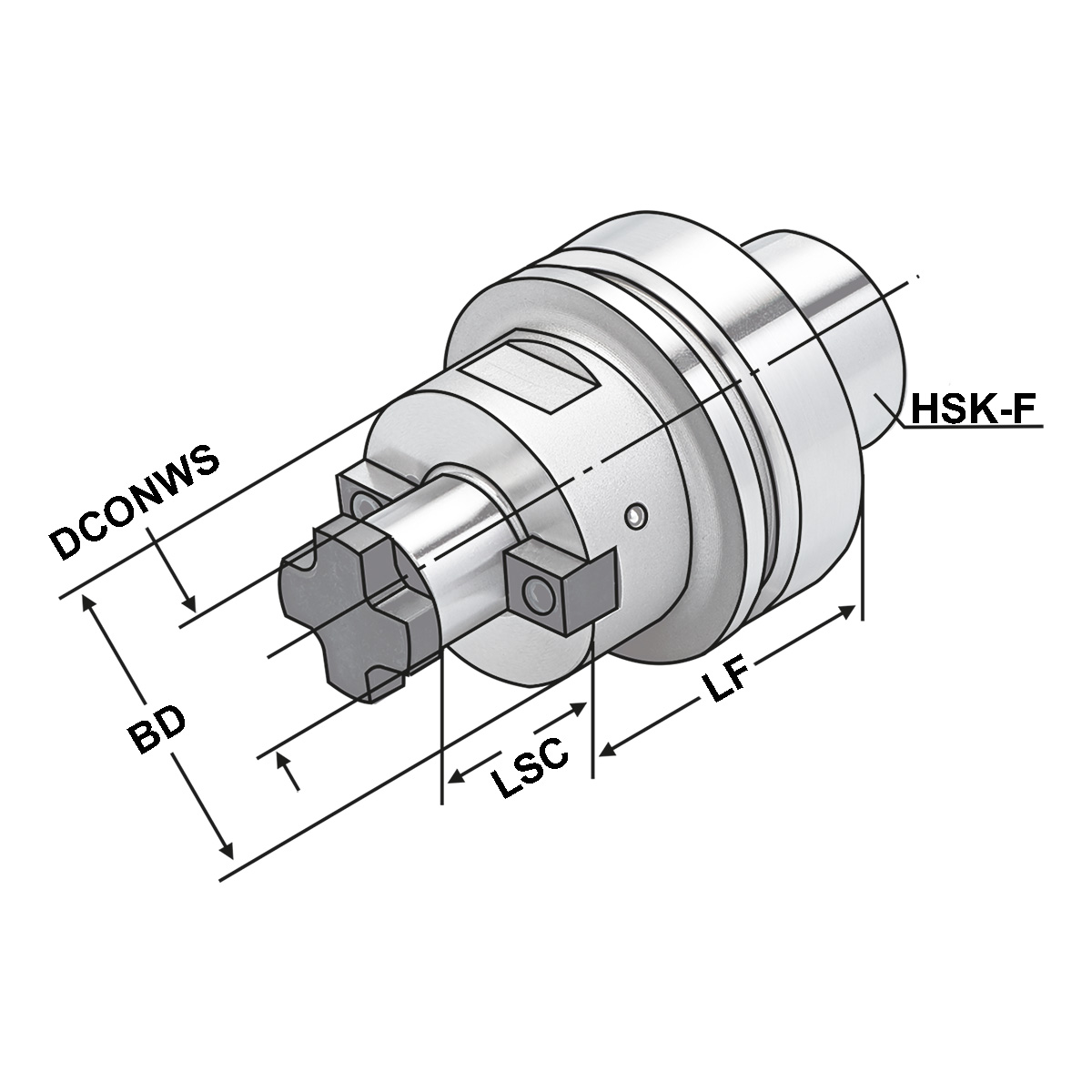

BD: Körper-Durchmesser	60
CXSC:	Kühlkanäle
DCONWS: Spann-Ø, nominal, werkst.seitig	27
DRVS: Schlüsselweite	54
HSK:	HSK-F 63
LF: Funktionslänge	100
LSC: Spannlänge	21

Beschreibung

Verwendung:
Zur Aufnahme von Messerköpfen und Fräsern mit Quernut.

Hinweis:
d = 40/d = 60: Für grosse Planfräser mit vier zusätzlichen Gewindebohrungen nach DIN 2079.

SK 30 ohne Kühlkanalbohrungen an der Stirnseite

Lieferumfang:
Mit Mitnehmersteinen, Kreuzschraube und Zylinderkopfschraube nach DIN 912 für Fräser mit innerer Kühlmittelzufuhr. Bei d = 60 nur mit vier Befestigungsschrauben nach DIN 912.
