Quernut-Aufsteckdorn SK 30-22-40 DIN 69871 AD

Name: Quernut-Aufsteckdorn SK 30-22-40 DIN 69871 AD
Brand: Aufnahmen24
SKU: 302.11.22
Availability: InStock

Artikel Nr.: 501762

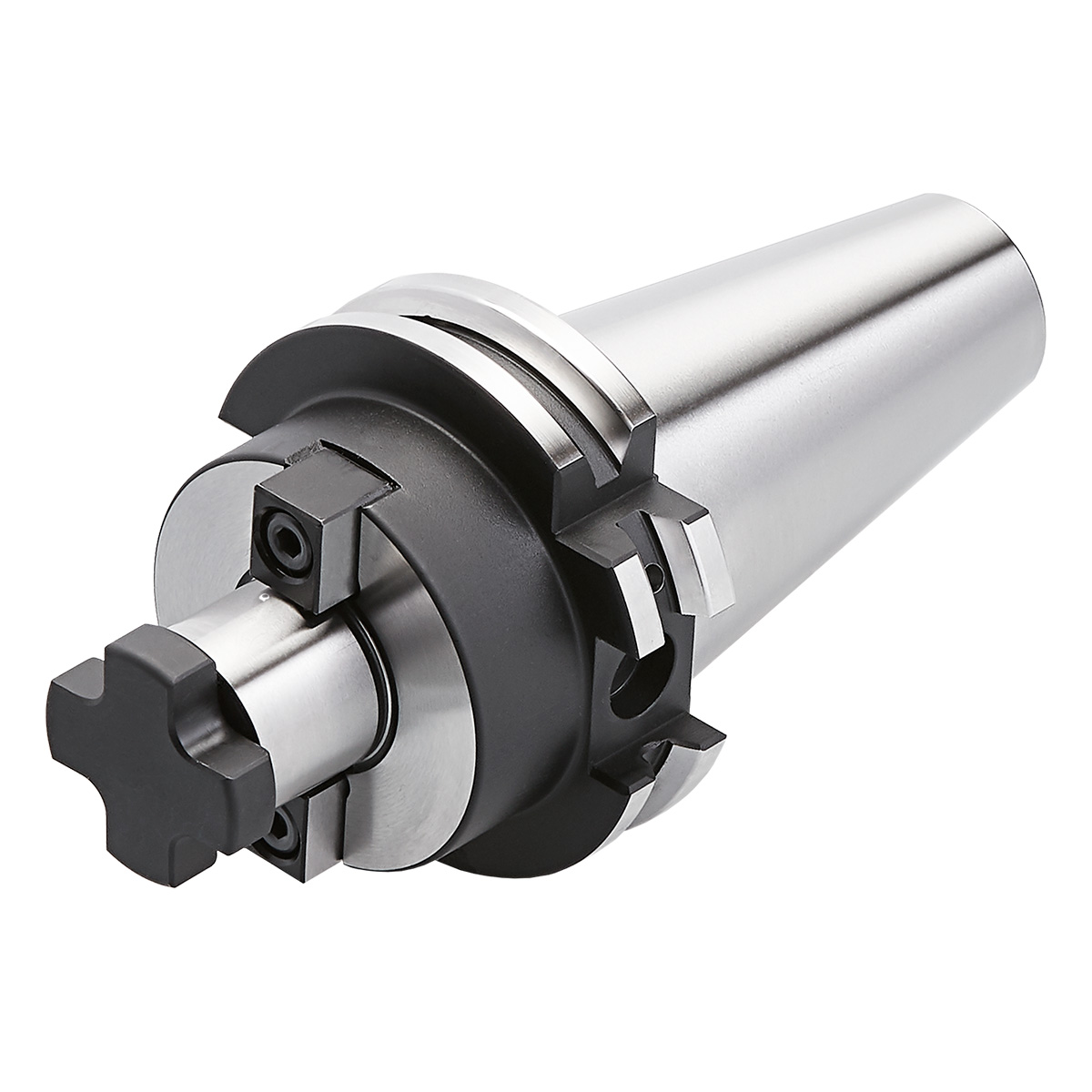

Produktbild Quernut-Aufsteckdorn SK 30-22-40 DIN 69871 AD

Quernut-Aufsteckfräserdorn SK 30 – 22 – 40 ISO 7388-1 AD [DIN 69871 AD] ohne Kühlkanalbohrungen an der Stirnseite

Categories: Quernut-Dorne (DIN 69871 [ISO 7388-1]), SK (ISO 7388-1), SK 30 (Quernut-Dorne (DIN 69871 [ISO 7388-1])), Steilkegel - Werkzeugaufnahmen

Aussendurchmesser Werkzeugkörper in mm: 48

Chip Bohrung: Ja

Kegelgrösse: SK30

Schnittstelle: SK

Spanndurchmesser in mm: 22

Sofort lieferbar: 43 Stück

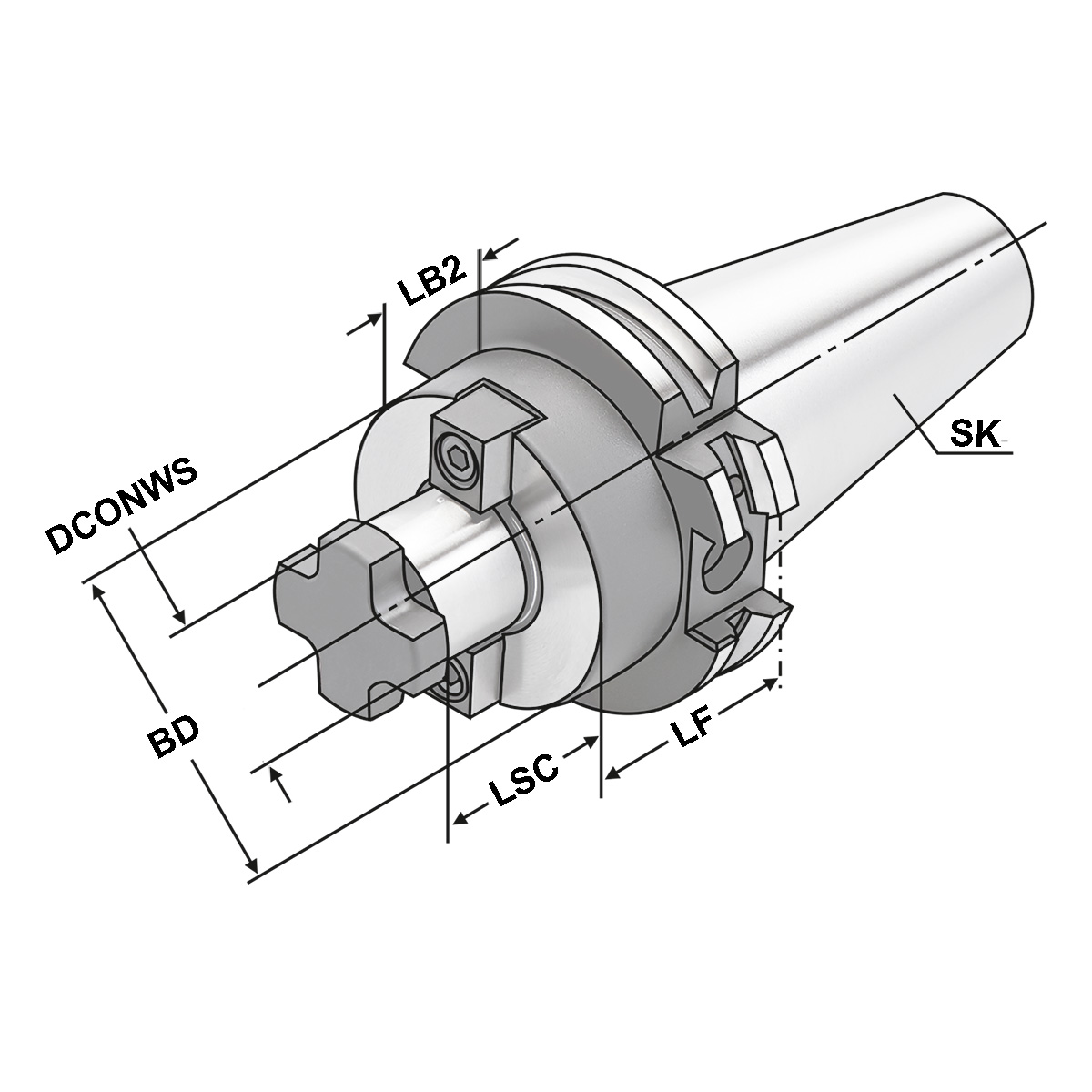

Eigenschaften

ADINTMS:	ISO 7388-1 (DIN 69871)
ADINTWS:	DIN 6357 (Quernut)
Auswuchtgüte:	G2,5 25.000 1/min
BD: Körper-Durchmesser	48
CNSC:	AD
DCONWS: Spann-Ø, nominal, werkst.seitig	22
DCP:	Ja
DCPS:	D10/H4,5
LB2:	20,9
LF: Funktionslänge	40
LSC: Spannlänge	19
Rundlauf:	< 5µm
SK:	SK 30
TDCON: Toleranzklasse Anschlussdurchmesser	h6

Beschreibung

Verwendung:
Zur Aufnahme von Messerköpfen und Fräsern mit Quernut.

Hinweis:
d = 40/d = 60: Für grosse Planfräser mit vier zusätzlichen Gewindebohrungen nach DIN 2079.

SK 30 ohne Kühlkanalbohrungen an der Stirnseite

Lieferumfang:
Mit Mitnehmersteinen, Kreuzschraube und Zylinderkopfschraube nach DIN 912 für Fräser mit innerer Kühlmittelzufuhr. Bei d = 60 nur mit vier Befestigungsschrauben nach DIN 912.
