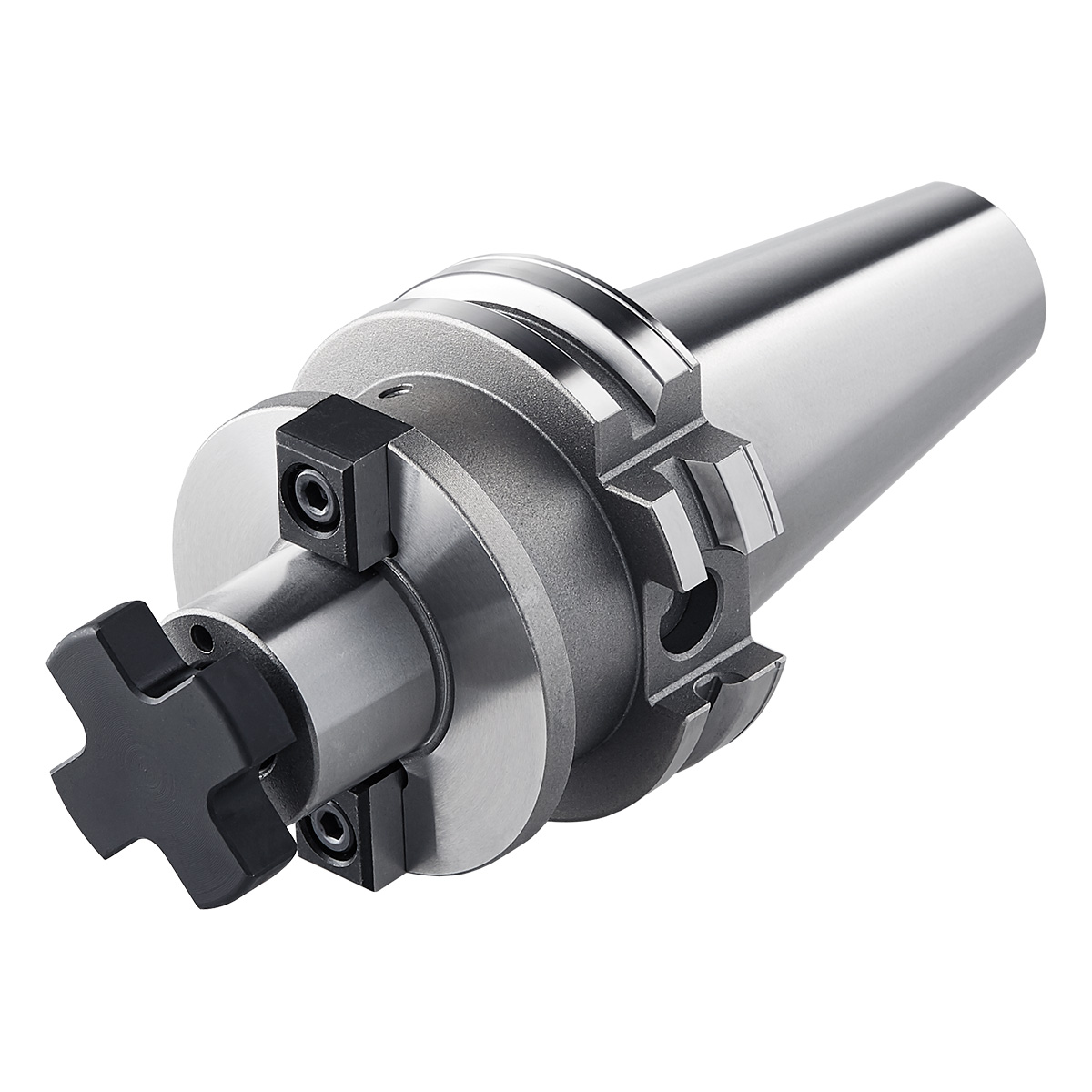

Quernut-Aufsteckdorn SK 40-40-50 | SK-DC | AD/AF
Artikel Nr.: 506345
Quernut-Aufsteckdorn SK 40 – 40 – 50 ~ ISO 7388-1 AD/AF [DIN 69871 AD/B] | DC DUAL CONTACT | mit Plananlage
Categories: Quernut-Dorne (Doppelkontakt DIN [ISO 7388-1]), SK Plananlage (ISO 7388-1), Steilkegel - Werkzeugaufnahmen
Aussendurchmesser Werkzeugkörper in mm: 88
Innenkühlung: Kühlkanäle
Kegelgrösse: SK40
Plananlage: Ja
Schnittstelle: SK
Spanndurchmesser in mm: 40
Sofort lieferbar: 42 Stück
Eigenschaften

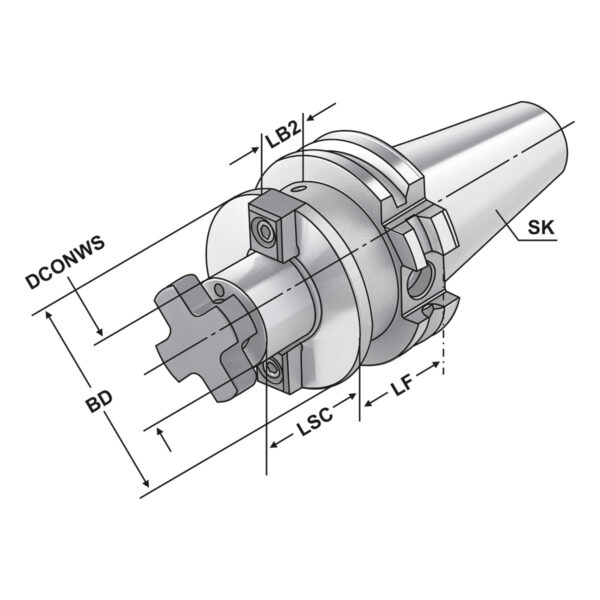

| ADINTMS: | DUAL CONTACT ~ISO 7388-1 |
| ADINTWS: | DIN 6357 (Quernut) |
| Auswuchtgüte: | G2,5 25.000 1/min |
| BD: Körper-Durchmesser | 88 |
| CNSC: | AD/AF (AD/B) |
| CXSC: | Kühlkanäle |
| DCONWS: Spann-Ø, nominal, werkst.seitig | 40 |
| DCP: | Ja |
| DCPS: | D10/H4,5 |
| LB2: | 30,9 |
| LF: Funktionslänge | 50 |
| LSC: Spannlänge | 27 |
| Rundlauf: | < 5µm |
| SK: | SK-DC 40 |
| TDCON: Toleranzklasse Anschlussdurchmesser | h6 |
Beschreibung
Verwendung:
Zur Aufnahme von Messerköpfen und Fräsern mit Quernut.
Hinweis:
d = 40/d = 60: Für grosse Planfräser mit vier zusätzlichen Gewindebohrungen nach DIN 2079.
Lieferumfang:
Mit Mitnehmersteinen, Kreuzschraube und Zylinderkopfschraube nach DIN 912 für Fräser mit innerer Kühlmittelzufuhr. Bei d = 60 nur mit vier Befestigungsschrauben nach DIN 912.
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 1.6 kg |
|---|
