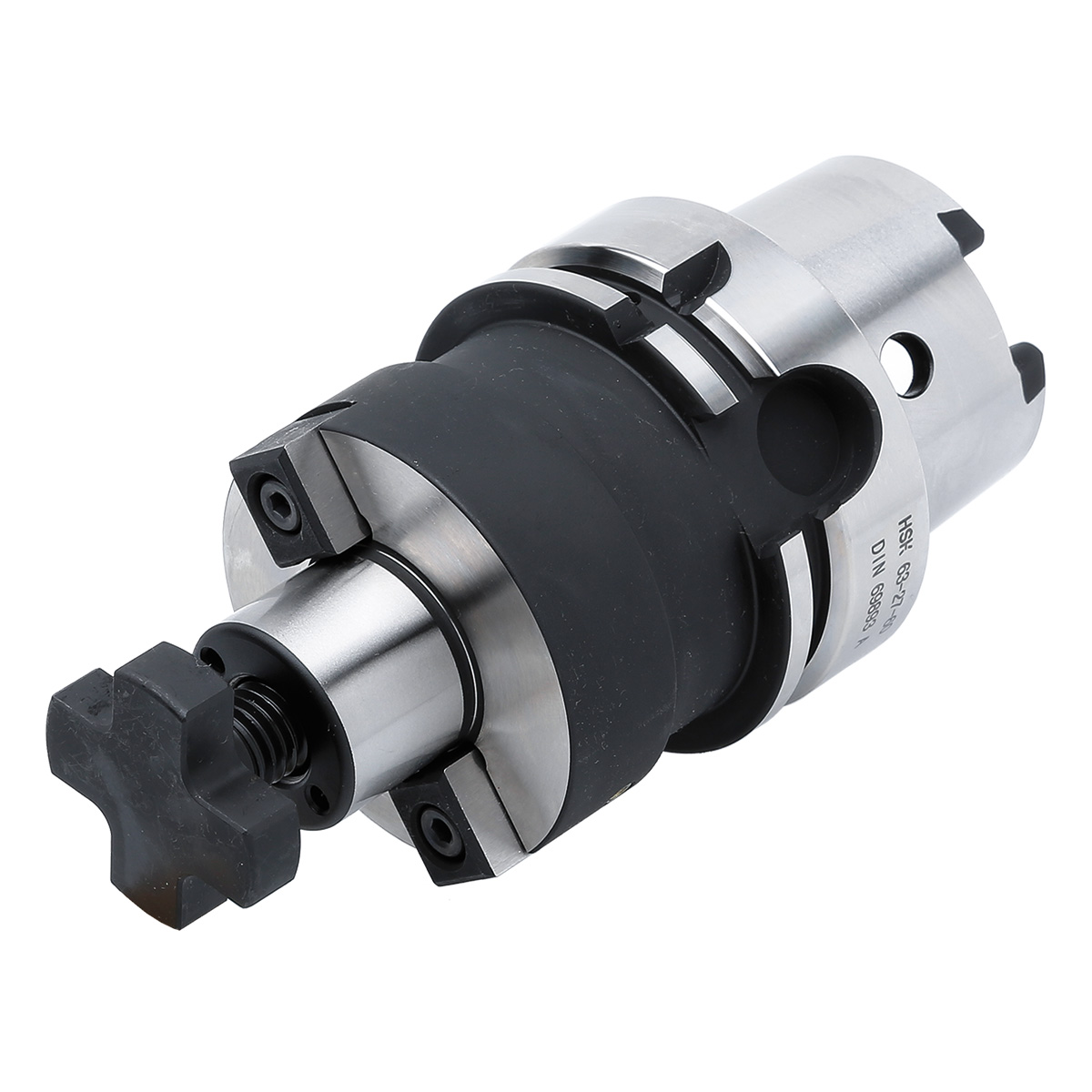

Quernut-Aufsteckdorne HSK 50-22-60 DIN 69893-A
Artikel Nr.: 505469
Quernut-Aufsteckfräserdorn HSK 50 – 22 – 60 ISO 12164 [DIN 69893] | HSK-A
Categories: Hohlschaftkegel - Werkzeugaufnahmen, HSK-A (ISO 12164), HSK-A 50 (Quernut-Dorne (ISO 12164 (HSK-A))), Quernut-Dorne (ISO 12164 (HSK-A))
Innenkühlung: Kühlkanäle
Kegelgrösse: HSK-A 50
Schnittstelle: HSK
Spanndurchmesser in mm: 22
Sofort lieferbar: 28 Stück
Eigenschaften
| TDCON: Toleranzklasse Anschlussdurchmesser | h6 |
| ADINTMS: | ISO 12164 (HSK-A) |
| ADINTWS: | DIN 6357 (Quernut) |
| Auswuchtgüte: | G2,5 25.000 1/min |

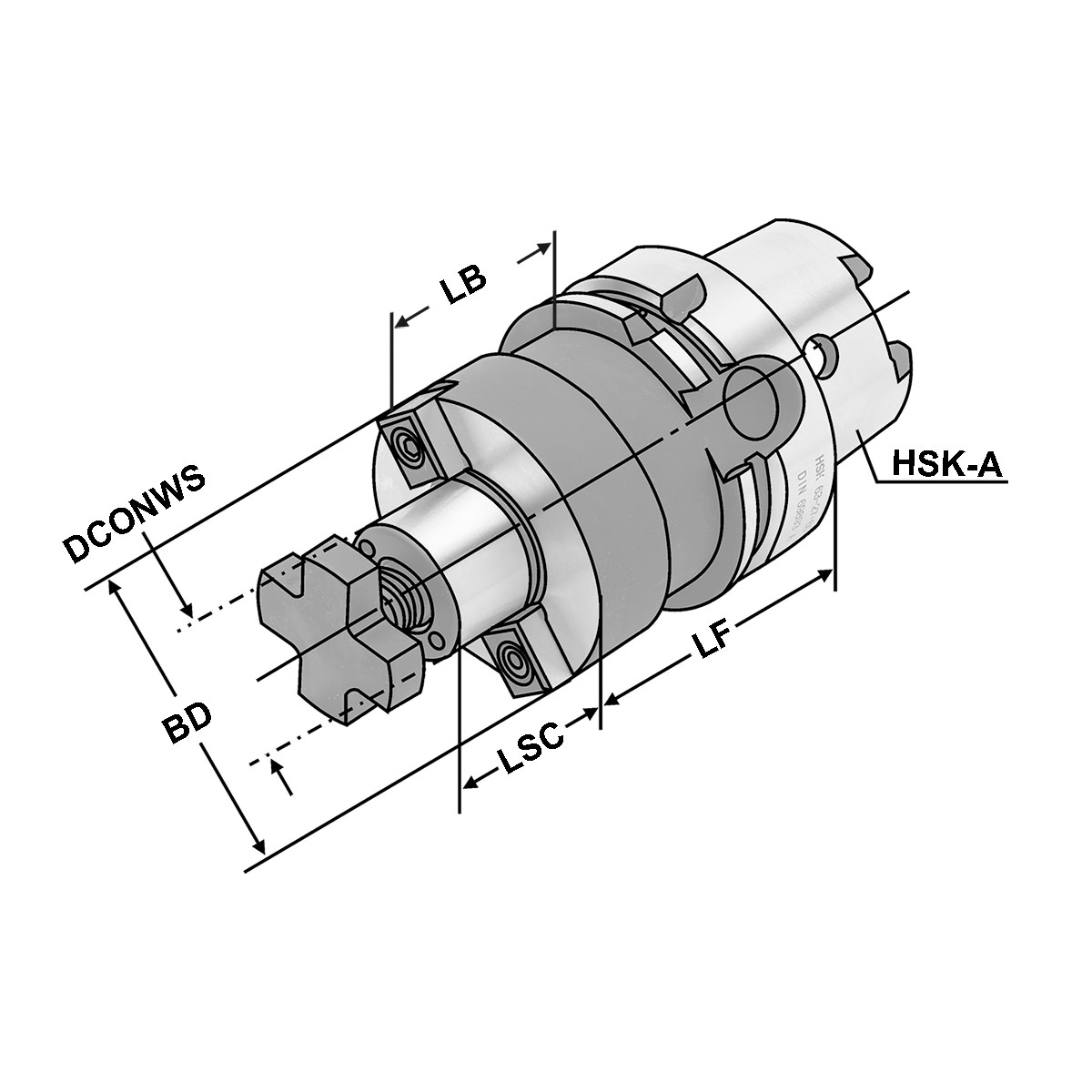

| BD1: | 48 |
| DCONWS: Spann-Ø, nominal, werkst.seitig | 22 |
| DCP: | Ja |
| DCPS: | D10/H4,5 |
| HSK: | HSK-A 50 |
| LB: Grundkörperlänge | 34 |
| LF: Funktionslänge | 60 |
| LSC: Spannlänge | 19 |
| max. Rundlaufabweichung: | < 5µm |
Beschreibung
Verwendung:
Zur Aufnahme von Messerköpfen und Fräsern mit Quernut.
Hinweis:
d = 40/d = 60: Für grosse Planfräser mit vier zusätzlichen Gewindebohrungen nach DIN 2079.
Lieferumfang:
Mit Mitnehmersteinen, Kreuzschraube und Zylinderkopfschraube nach DIN 912 für Fräser mit innerer Kühlmittelzufuhr. Bei d = 60 nur mit vier Befestigungsschrauben nach DIN 912.
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 0.8 kg |
|---|
