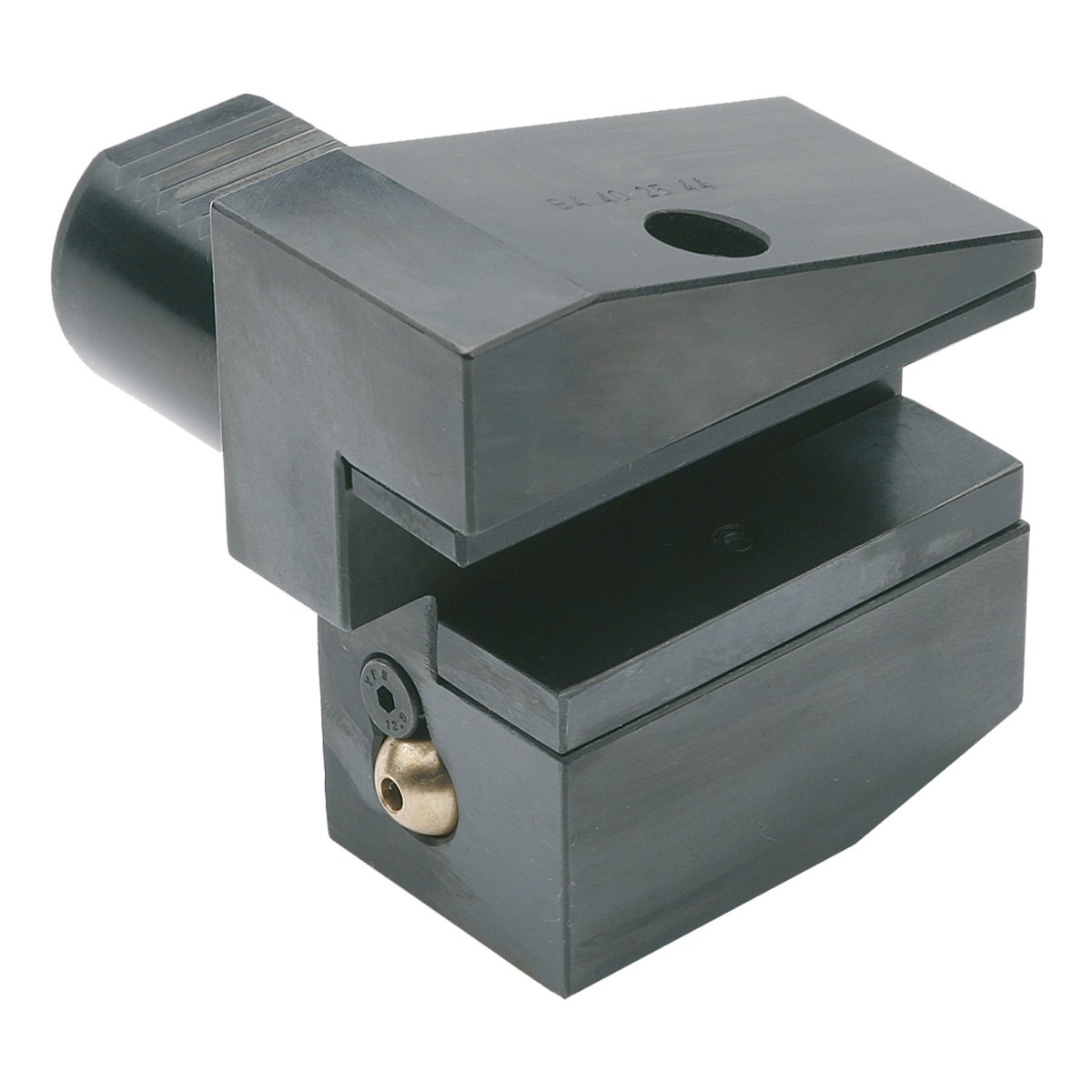

Radial-Werkzeughalter B4-25x16x30

Name: Radial-Werkzeughalter B4-25x16x30
Brand: Aufnahmen24
SKU: 259.34.16
Availability: InStock

Artikel Nr.: 501683

Radial-Werkzeughalter – Form B4 Überkopf links kur B4 – 25 x 16 x 30 DIN ISO 10889 [DIN 69880] – VDI

Categories: Uncategorized

A-Mass in mm: 30

Ausführung: L

Sofort lieferbar: 28 Stück

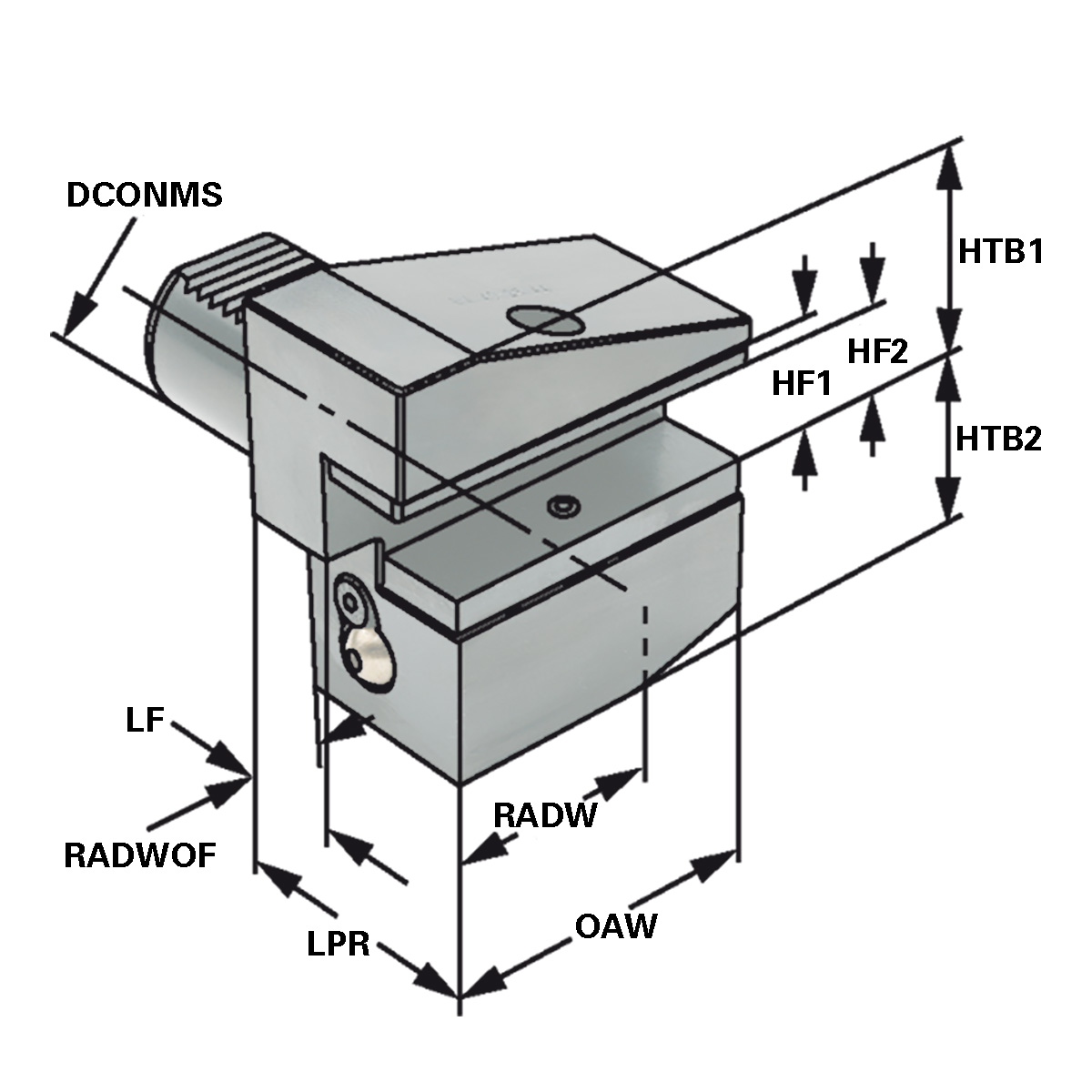

Eigenschaften

Abmessung:	B4 - 25 Ã 16 Ã 30
ADINTMS:	VDI machine interface -size 25
ADINTWS:	Radial-Werkzeughalter
BMC:	Stahl
DCONMS: Aufnahme-Ø, masch.seitig	25
HAND:	L
HF1:	16
HF2:	12
HTB1:	35
HTB2:	30
LF: Funktionslänge	16
LPR: A-Mass	30
OAW: Gesamtbreite	55
RADW: Radialbreite	30
RADWOF: Radialfreisparungsbreite	7
Typ:	B4

VDI 25
B4 – 25 x 16 x 30
d₁ = 25
h₁ = 16
h₂ = 12
l₂ = 30
l₁ = 16
b₁ = 55
b₂ = 30
b₃ = 7
h₅ = 35
h₆ = 30

Verwendung:
Vorwiegend für Aussenbearbeitung.

Ausführung:
Mit einstellbarer Kugelspritzdüse und Unterlegplatte“

Gewicht	0.85 kg
