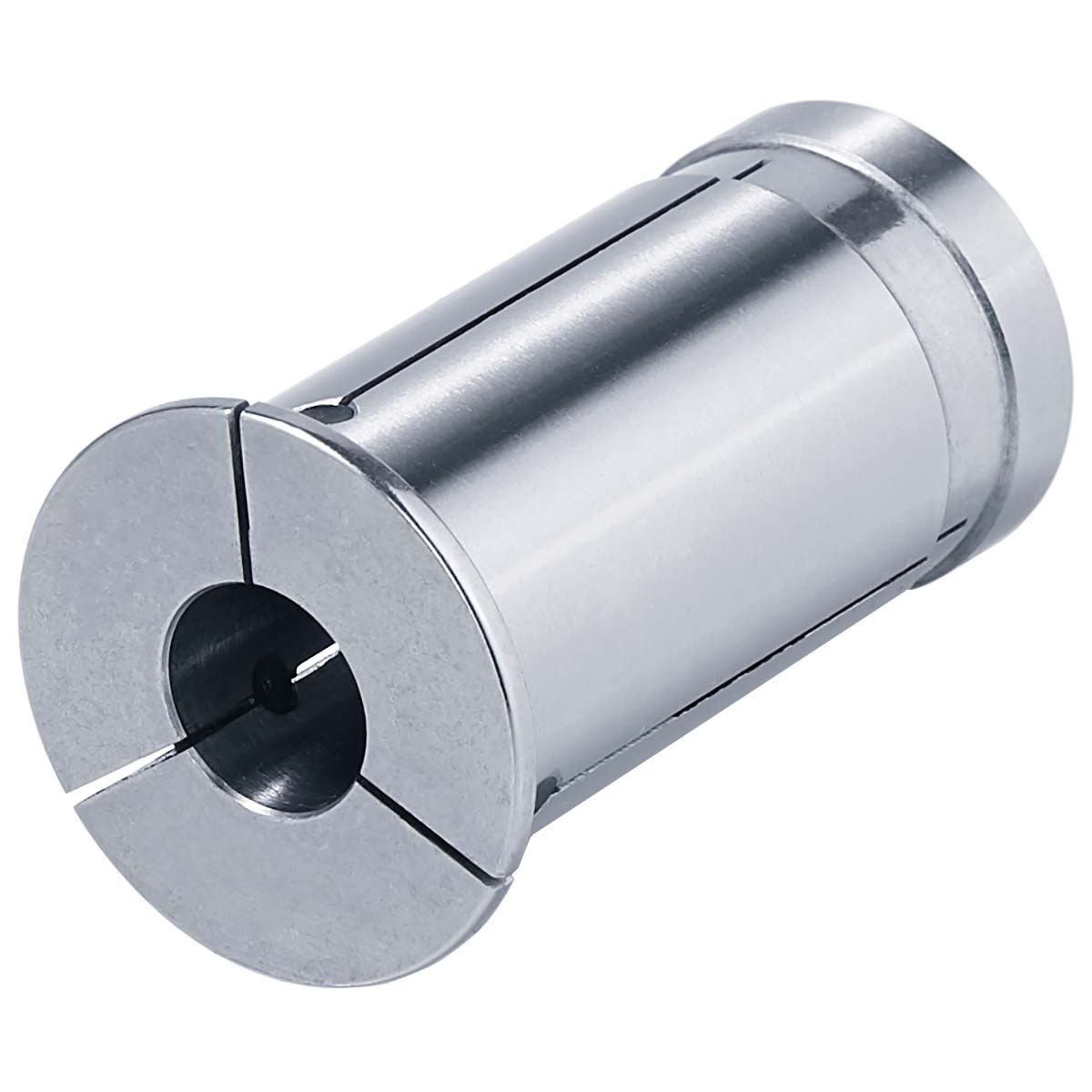

Reduzierbuchsen D=20 | d=5 kühlmitteldicht

Artikel Nr.: 507412

Reduzierhülse für Hydrodehnspannfutter DCONMS=20 | DCONWS=5 kühlmitteldicht

A-Mass in mm: 3,5
Aussendurchmesser Werkzeugkörper in mm: 25
Spanndurchmesser in mm: 5

Sofort lieferbar: 34 Stück

CHF 95.00 exkl. MwSt.

Eigenschaften

SEAL:Ja
ADINTMS:Reduzierungen für Hydrodehnspannfutter
ADINTWS:Cylindrical clamping - metric

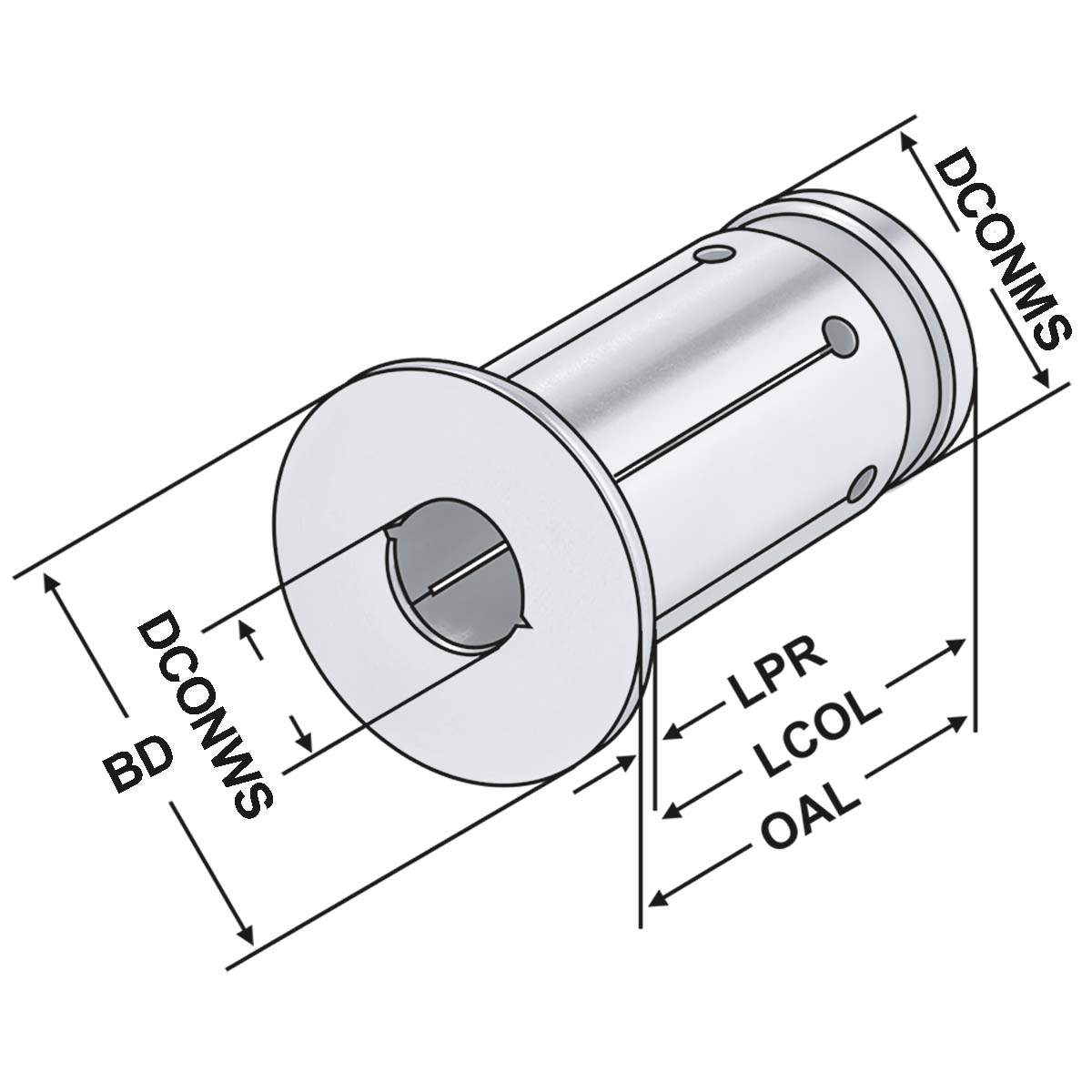

BD:
Körper-Durchmesser
25
CP:80 bar
DCONMS:
Aufnahme-Ø, masch.seitig
20
DCONWS:
Spann-Ø, nominal, werkst.seitig
5
LCOL:
Spannzangen, Spannhülsenlänge
49,4
LPR:
A-Mass
3,5
OAL:
Gesamtlänge
52,9
Rundlaufgenauigkeit:< 5µm

Beschreibung

Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft und innerer Kühlmittelzufuhr.


Hinweis:
Der Spanndurchmesser ist für eine Werkzeugtoleranz h6 ausgelegt.

Zusätzliche Informationen

Gewicht 0.09 kg
