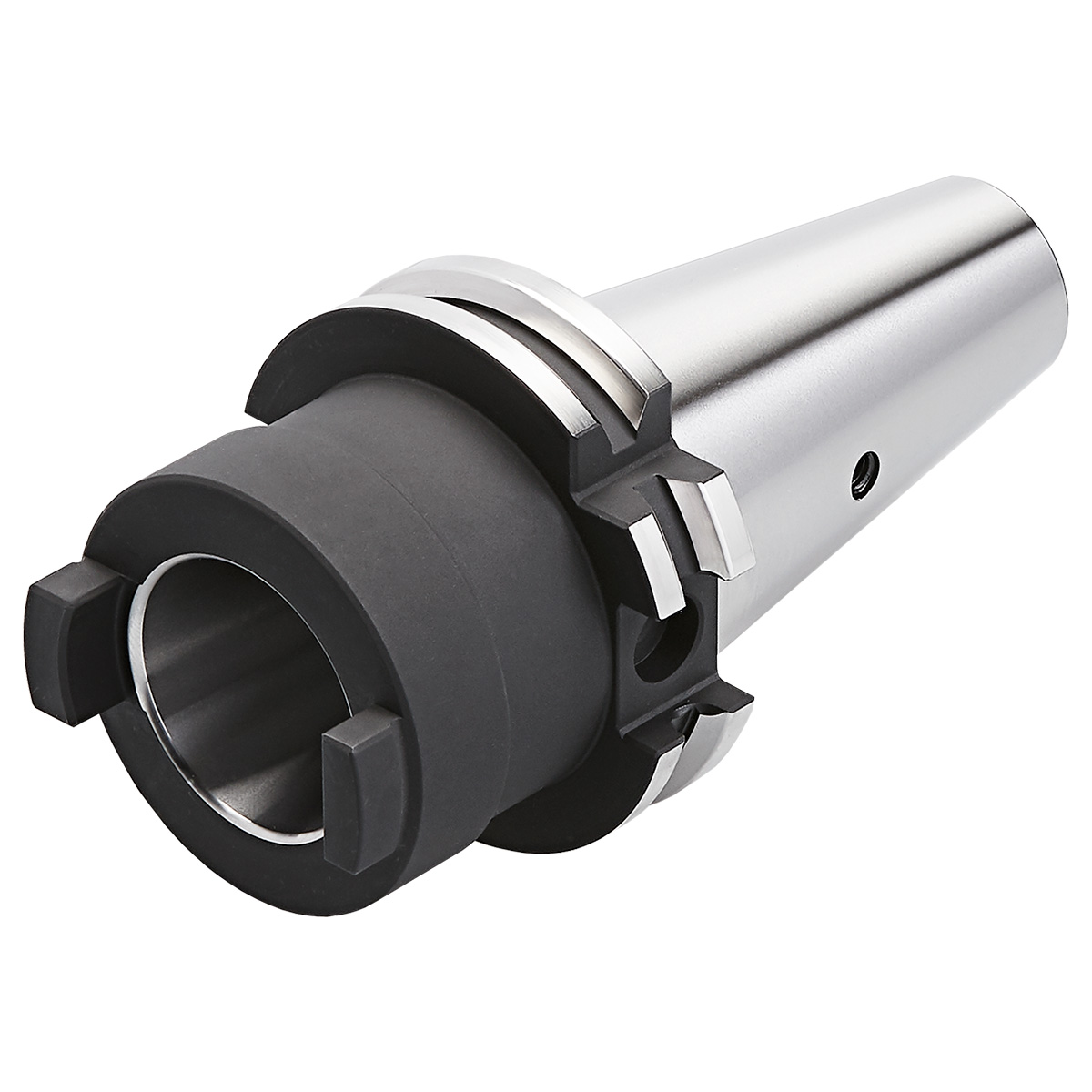

Reduzierhülse SK 40 – SK 40 – 100 DIN 69871 A
Artikel Nr.: 502106
Zwischenhülse für Steilkegel SK 40 – SK 40 – 100 ISO 7388-1 A [DIN 69871 A]
Categories: DIN 2080, Reduzierhülsen (DIN 2080), SK 40 (Reduzierhülsen (DIN 2080)), Steilkegel - Werkzeugaufnahmen
A-Mass in mm: 100
Aussendurchmesser Werkzeugkörper in mm: 63
Chip Bohrung: Ja
Kegelgrösse: SK40
Schnittstelle: SK
Sofort lieferbar: 18 Stück
Eigenschaften
| ADINTMS: | ISO 7388-1 (DIN 69871) |
| ADINTWS: | Zwischenhülse |
| Auswuchtgüte: | G6,3 15.000 1/min |

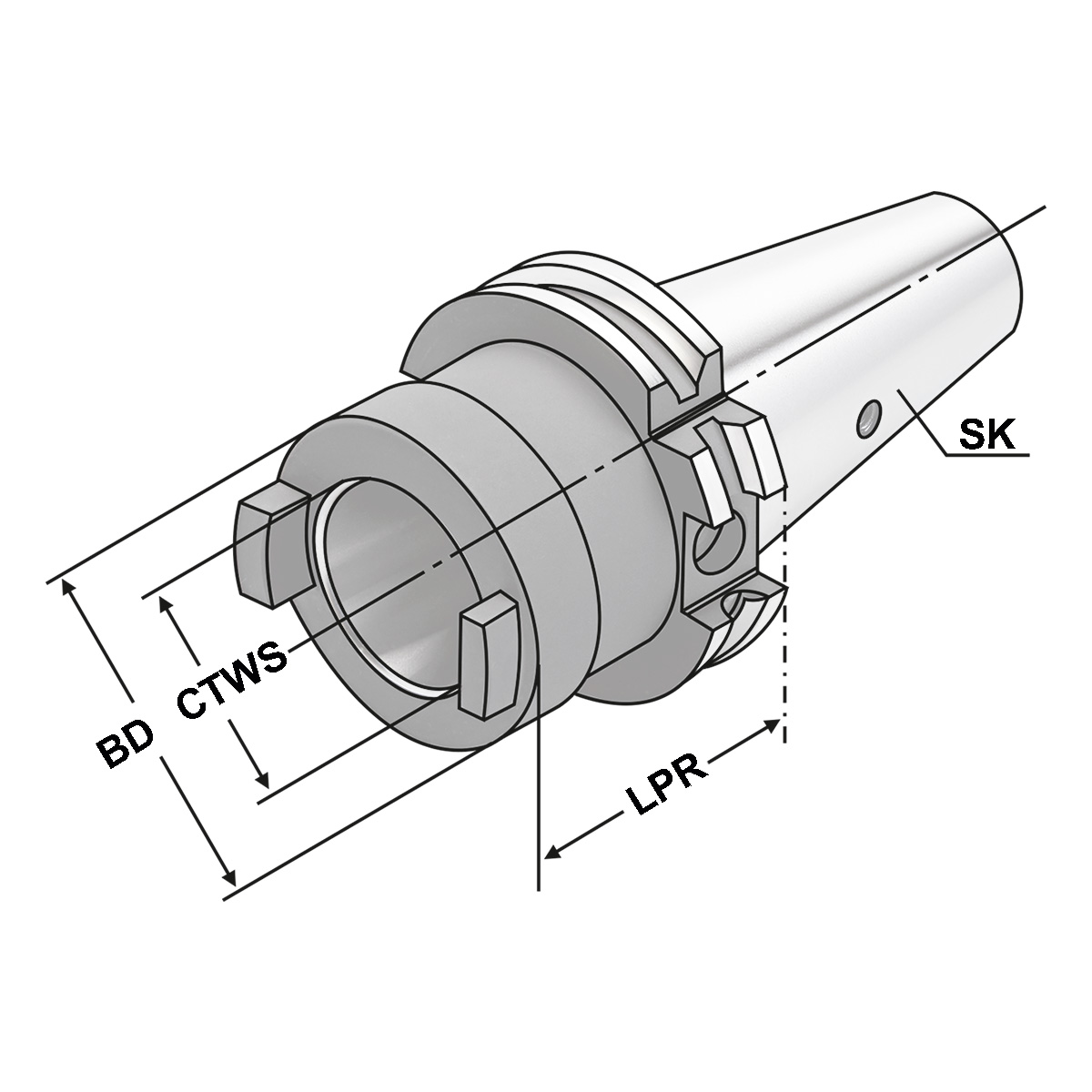

| BD: Körper-Durchmesser | 63 |
| CNSC: | A |
| CTWS: Schnittstellenbezeichnung werkstückseitig | SK 40 |
| DCP: | Ja |
| DCPS: | D10/H4,5 |
| LPR: A-Mass | 100 |
| Rundlauf: | < 5µm |
| SK: | SK 40 |
Beschreibung
Verwendung:
Zur Aufnahme von Steilkegeln nach DIN 69871, JIS B 6339 und DIN 2080.
Lieferumfang:

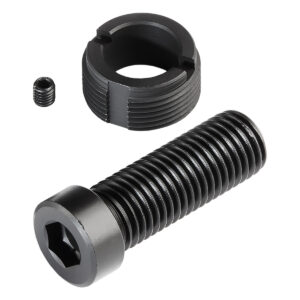

Lieferung erfolgt mit eingebauter Schraube für Werkzeuge mit gekürztem Steilkegel. Schraube für DIN 2080 Werkzeuge beiliegend.
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 1.7 kg |
|---|
