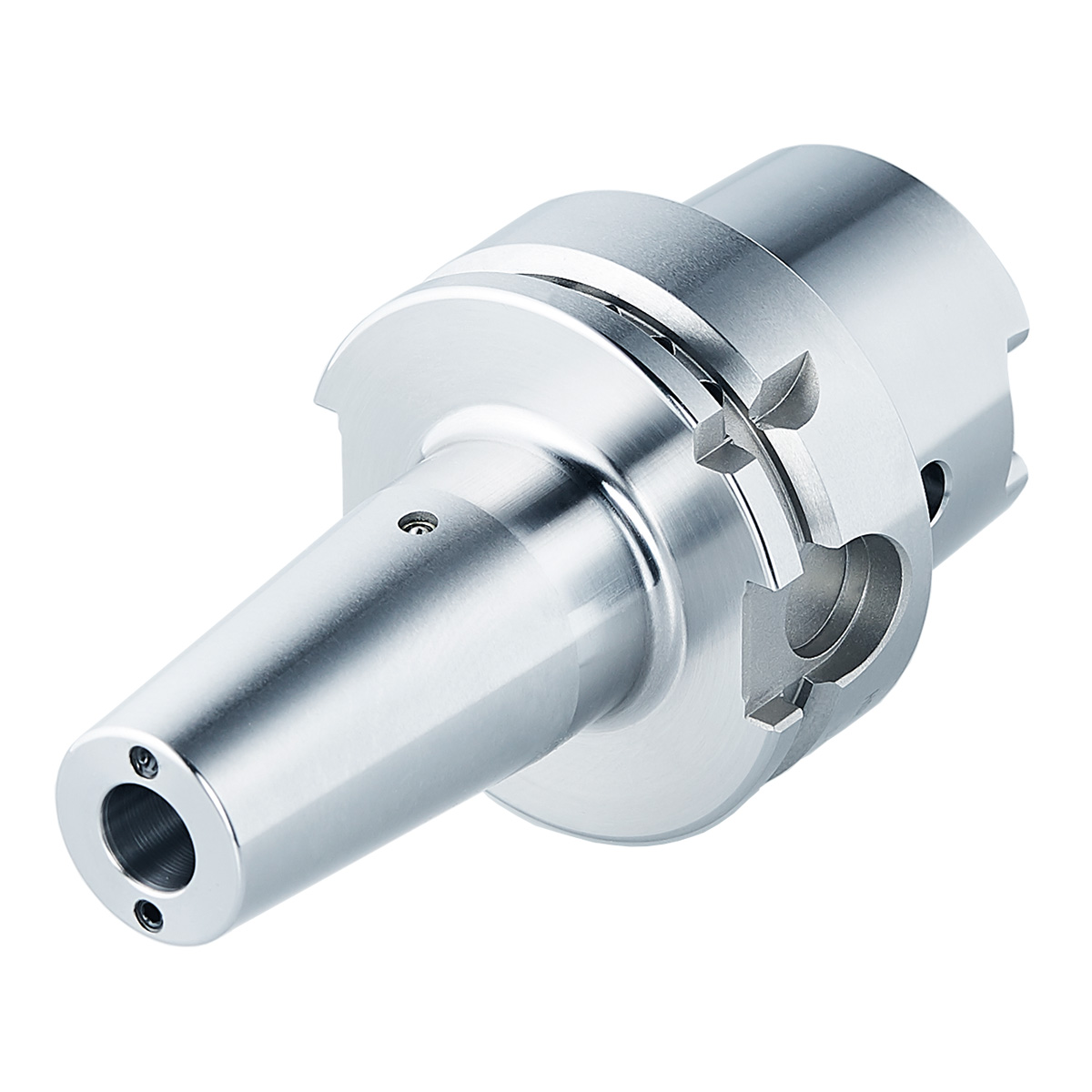

Schrumpffutter 4,5° „Cool Tool“ HSK-A 63 – 8 – 130
Artikel Nr.: 606321-529
.jpg)
.jpg)
Schrumpffutter 4,5° mit Kühlkanälen HSK 63 – 08 – 130 ISO 12164 [DIN 69893] | HSK-A
Categories: Hohlschaftkegel - Werkzeugaufnahmen, HSK-A (ISO 12164), HSK-A 63 (Schrumpffutter 4,5° mit Kühlkanal (ISO 12164 (HSK-A))), Schrumpffutter 4,5° mit Kühlkanal (ISO 12164 (HSK-A))
A-Mass in mm: 130
Innenkühlung: Kühlkanäle
Kegelgrösse: HSK-A 63
Schnittstelle: HSK
Spanndurchmesser in mm: 8
Sofort lieferbar
Eigenschaften
| THID: Gewindebezeichnung, innen | - |
| TDCON: Toleranzklasse Anschlussdurchmesser | h6 |
| ADINTMS: | ISO 12164 (HSK-A) |
| ADINTWS: | Schrumpffutter 4,5° |
| ADJRGA: Verstellbereich, axial | - |
| Auswuchtgüte: | G2,5 25.000 1/min |

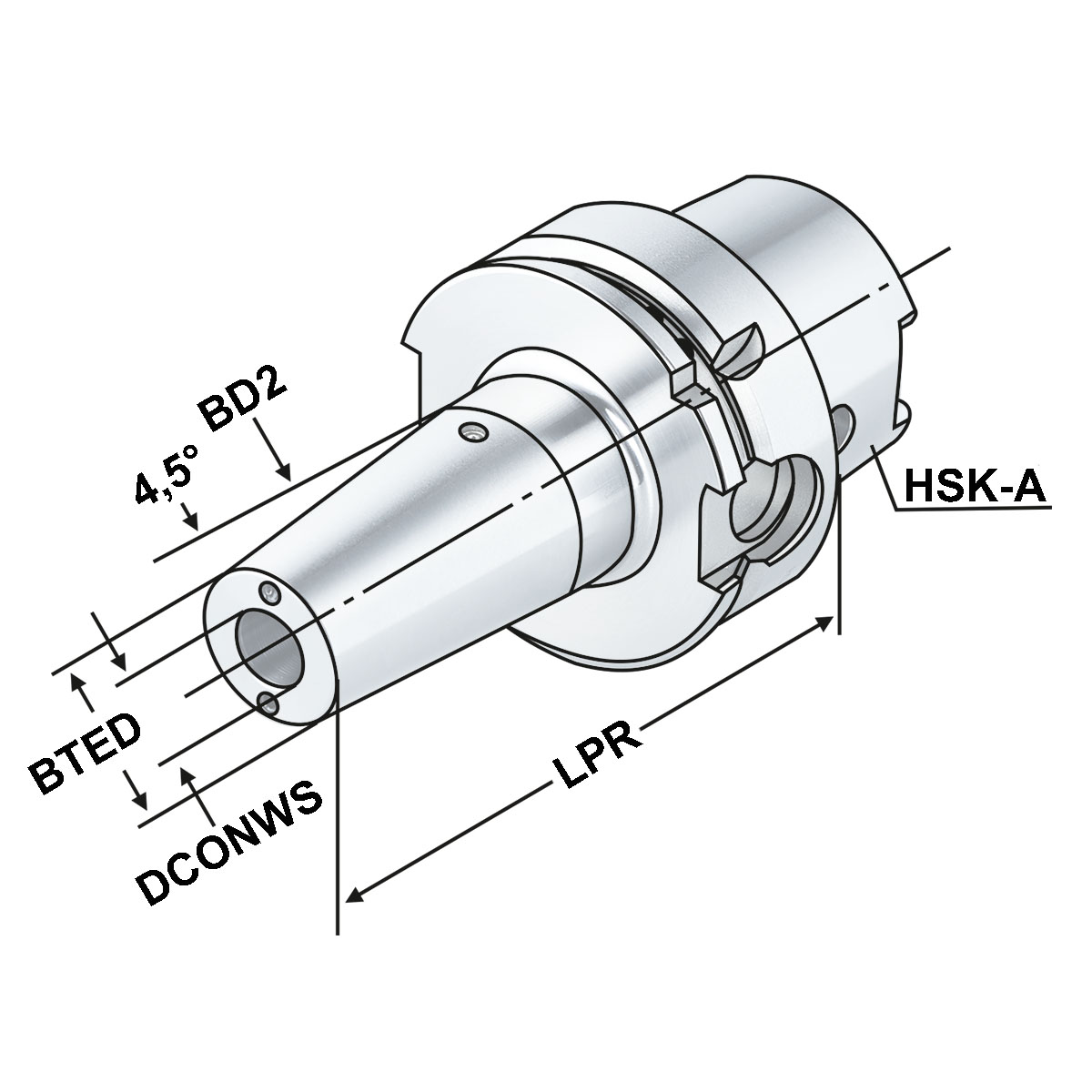

| BD2: | 27 |
| BTED: Kegelenddurchmesser | 21 |
| CXSC: | Kühlkanäle |
| DCONWS: Spann-Ø, nominal, werkst.seitig | 8 |
| DCP: | Ja |
| DCPS: | D10/H4,5 |
| HSK: | HSK-A 63 |
| LPR: A-Mass | 130 |
| LSCX: Einspannlänge, max. | - |
| max. Rundlaufabweichung: | < 3µm |
Beschreibung
Hinweis:
Zum Spannen von Werkzeugen mit Zylinderschaft aus Hartmetall oder HSS. Schafttoleranz h6.
Aus speziellem, warmfesten Werkzeugstahl. Geeignet für induktive Schrumpfgeräte.Rundlaufabweichung des Kegels zu D1 < 0,003 mm. Mit vier zusätzlichen Gewinden am Umfang zum nachträglichen Feinwuchten. Zwei Bohrungen in der Wandung desSchrumpffutters leiten das Kühlmittel direkt an die Werkzeugschneide. Mit eingebauter Längeneinstellschraube und 2 x M3-Schrauben zum Verschließender Cool Tool-Bohrung bei Bedarf.
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 0.8 kg |
|---|
