Schrumpffutter BT 30-12-90
Artikel Nr.: 506263

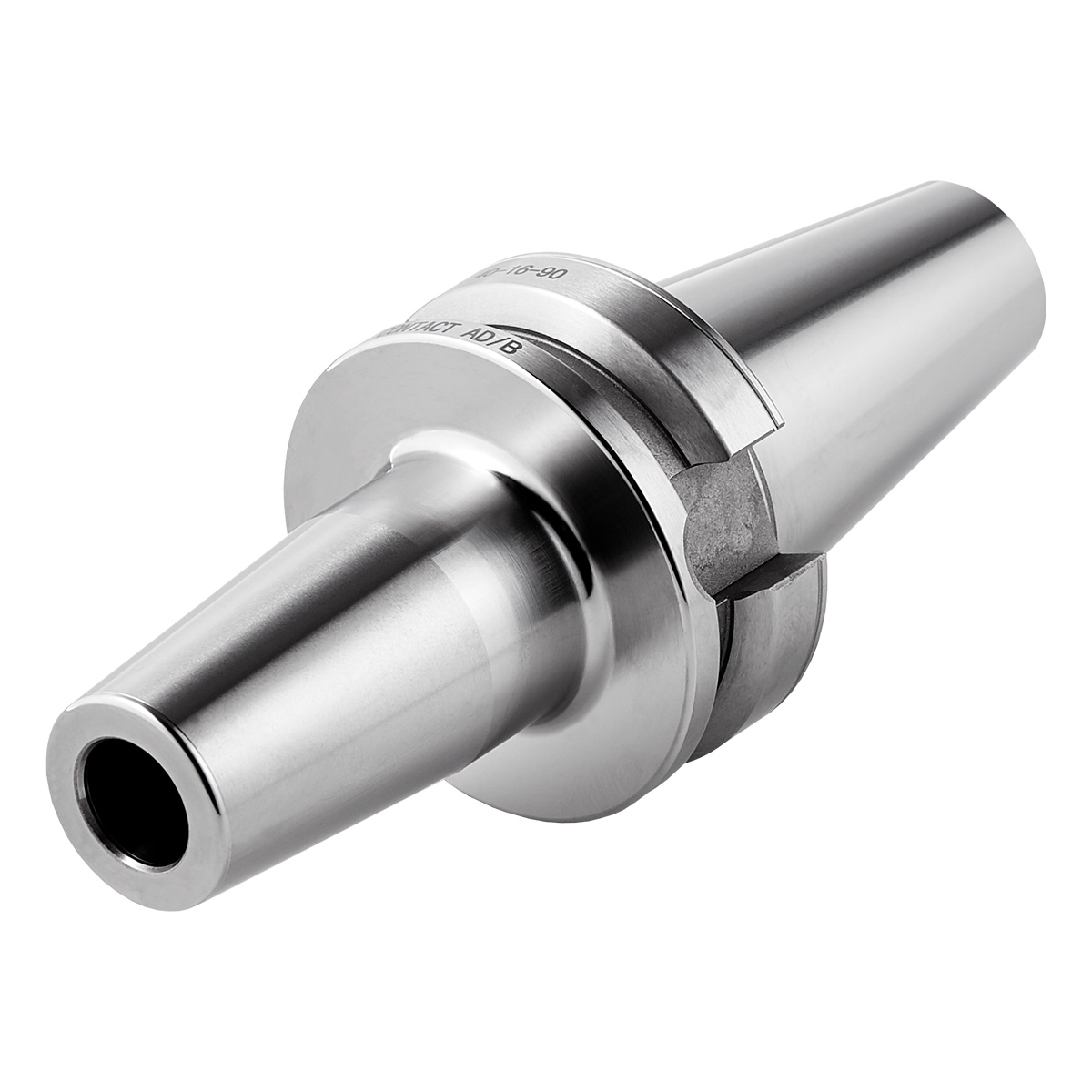

Schrumpffutter 4,5° BT 30 – 12 – 90 ~ ISO 7388-2 JD [JIS B 6339 AD] | DC DUAL CONTACT | mit Plananlage
Categories: DC BT 30 (Schrumpffutter 4,5° (Doppelkontakt BT [ISO 7388-2])), MAS BT Plananlage (ISO 7388-2), Schrumpffutter 4,5° (Doppelkontakt BT [ISO 7388-2]), Steilkegel - Werkzeugaufnahmen
A-Mass in mm: 90
Kegelgrösse: BT30
Plananlage: Ja
Schnittstelle: SK
Spanndurchmesser in mm: 12
Sofort lieferbar: 143 Stück
Eigenschaften

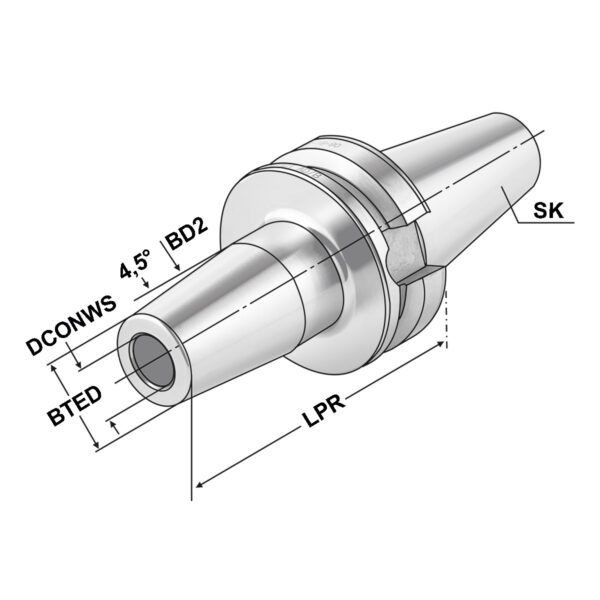

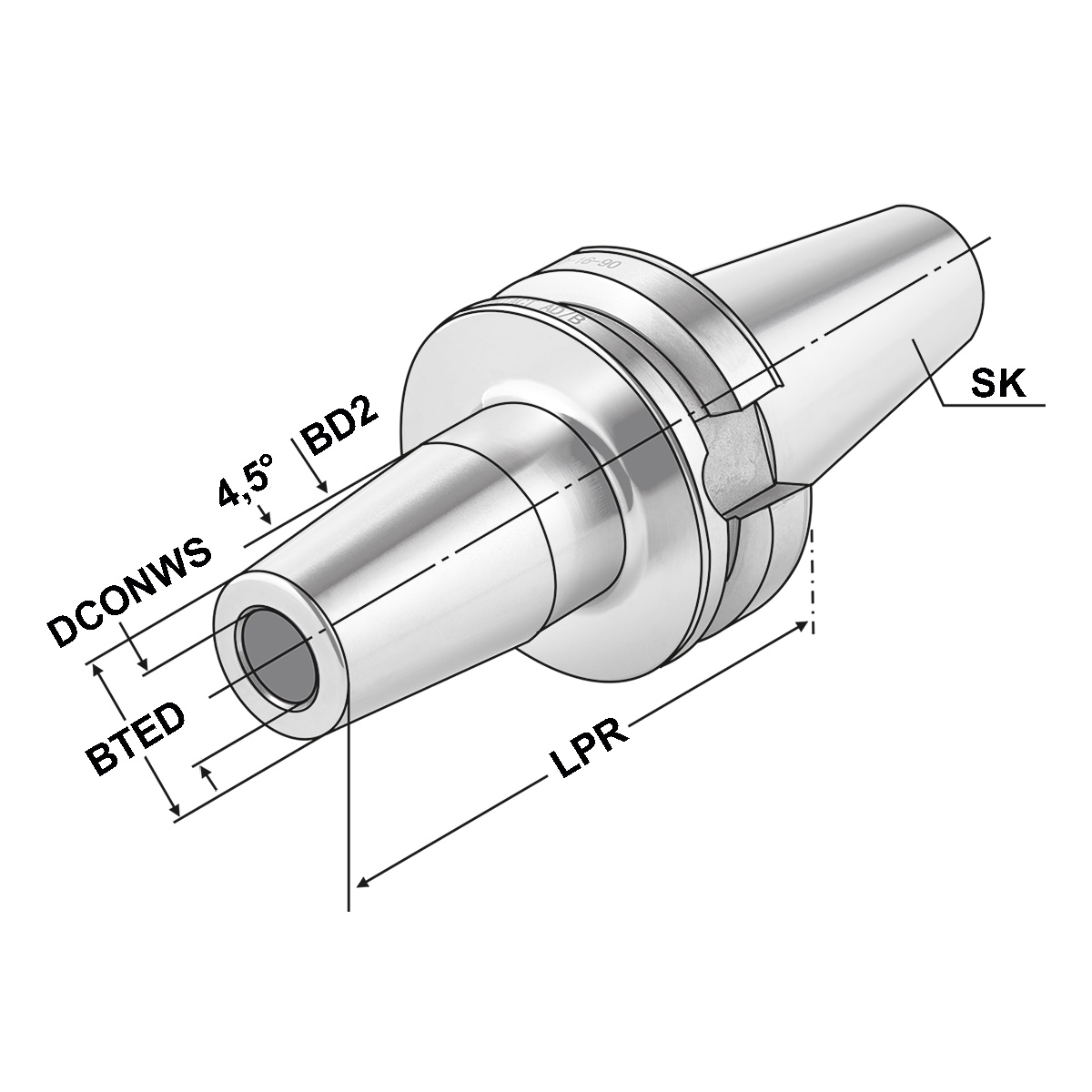

| ADINTMS: | DUAL CONTACT ~ISO 7388-2 |
| ADINTWS: | Schrumpffutter 4,5° |
| ADJRGA: Verstellbereich, axial | 10 |
| Auswuchtgüte: | G2,5 25.000 1/min |
| BD2: | 32 |
| BTED: Kegelenddurchmesser | 24 |
| CNSC: | JD (AD) |
| DCONWS: Spann-Ø, nominal, werkst.seitig | 12 |
| LPR: A-Mass | 90 |
| LSCN: Einspannlänge, min. | 36 |
| LSCX: Einspannlänge, max. | 46 |
| Rundlauf: | < 3µm |
| SK: | BT-DC 30 |
| TDCON: Toleranzklasse Anschlussdurchmesser | h6 |
| THID: Gewindebezeichnung, innen | M10x1 |
Beschreibung
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft.
Hinweis:
Aufnahmen für Induktiv-, Kontakt- und Heissluftschrumpfgeräte geeignet. Schafttoleranz bei DM 3, 4 und 5 mm = h4, bei DM 6 – DM 32 mm = h6
Für DM 3, 4 und 5 mm nur Hartmetallschäfte verwenden. l1 = max. Einstecktiefe l2 = max. Verstellweg
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 0.7 kg |
|---|
