Schrumpffutter BT 40-20-90 MAS/BT

Artikel Nr.: 502816

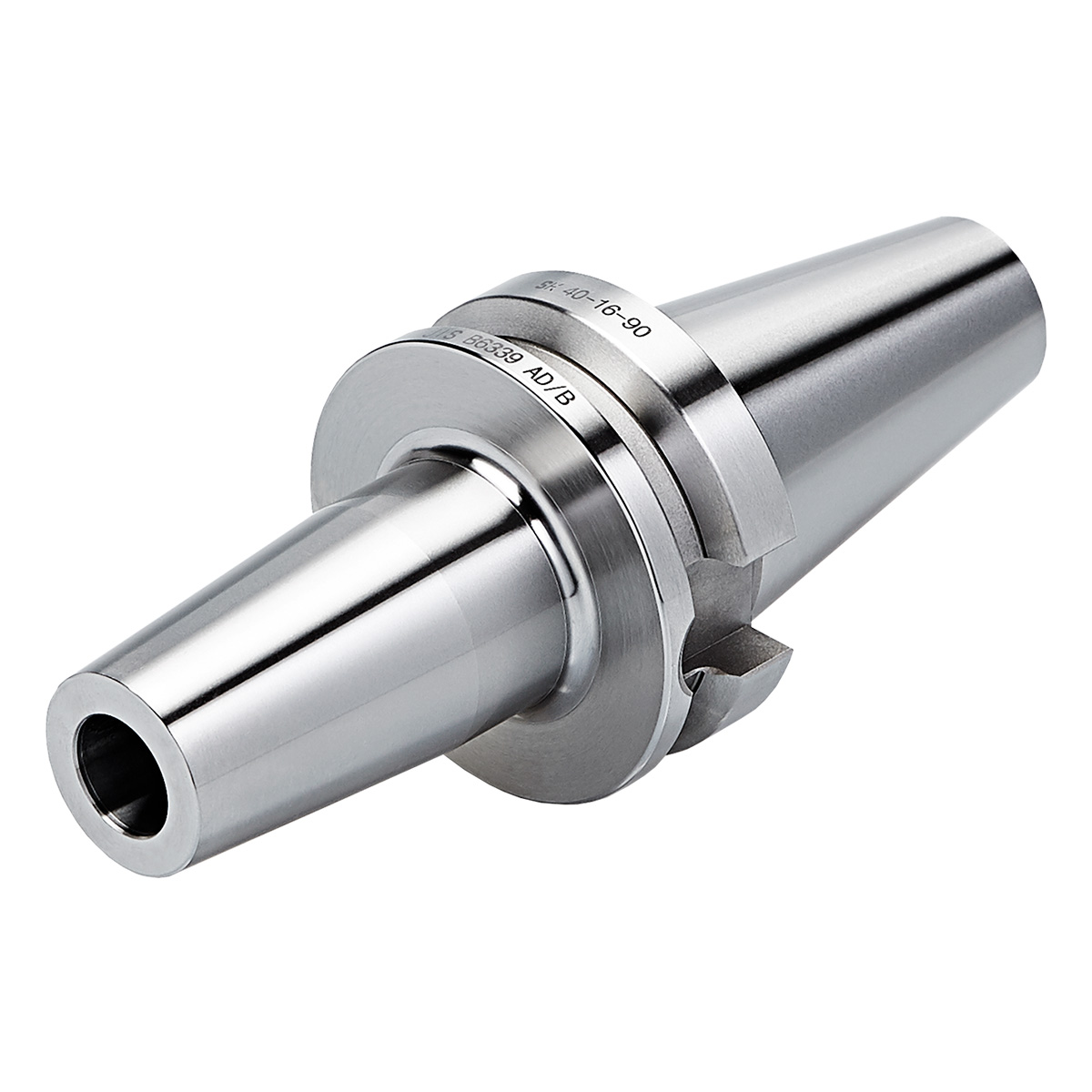

Produktbild Schrumpffutter BT 40-20-90 MAS/BT
Produktbild Schrumpffutter BT 40-20-90 MAS/BT

Schrumpffutter 4,5° BT 40 – 20 – 90 ISO 7388-2 JD/JF [JIS B 6339 AD/B]

Categories: BT 40 (Schrumpffutter 4,5° (JIS B 6339 (MAS 403 BT) - [ISO 7388-2])), MAS BT (ISO 7388-2), Schrumpffutter 4,5° (JIS B 6339 (MAS 403 BT) - [ISO 7388-2]), Steilkegel - Werkzeugaufnahmen
A-Mass in mm: 90
Kegelgrösse: BT40
Schnittstelle: SK
Spanndurchmesser in mm: 20

Sofort lieferbar: 104 Stück

CHF 99.00 exkl. MwSt.

Eigenschaften

ADINTMS:ISO 7388-2 (MAS-BT)
ADINTWS:Schrumpffutter 4,5°
ADJRGA:
Verstellbereich, axial		10
Auswuchtgüte:G2,5 25.000 1/min

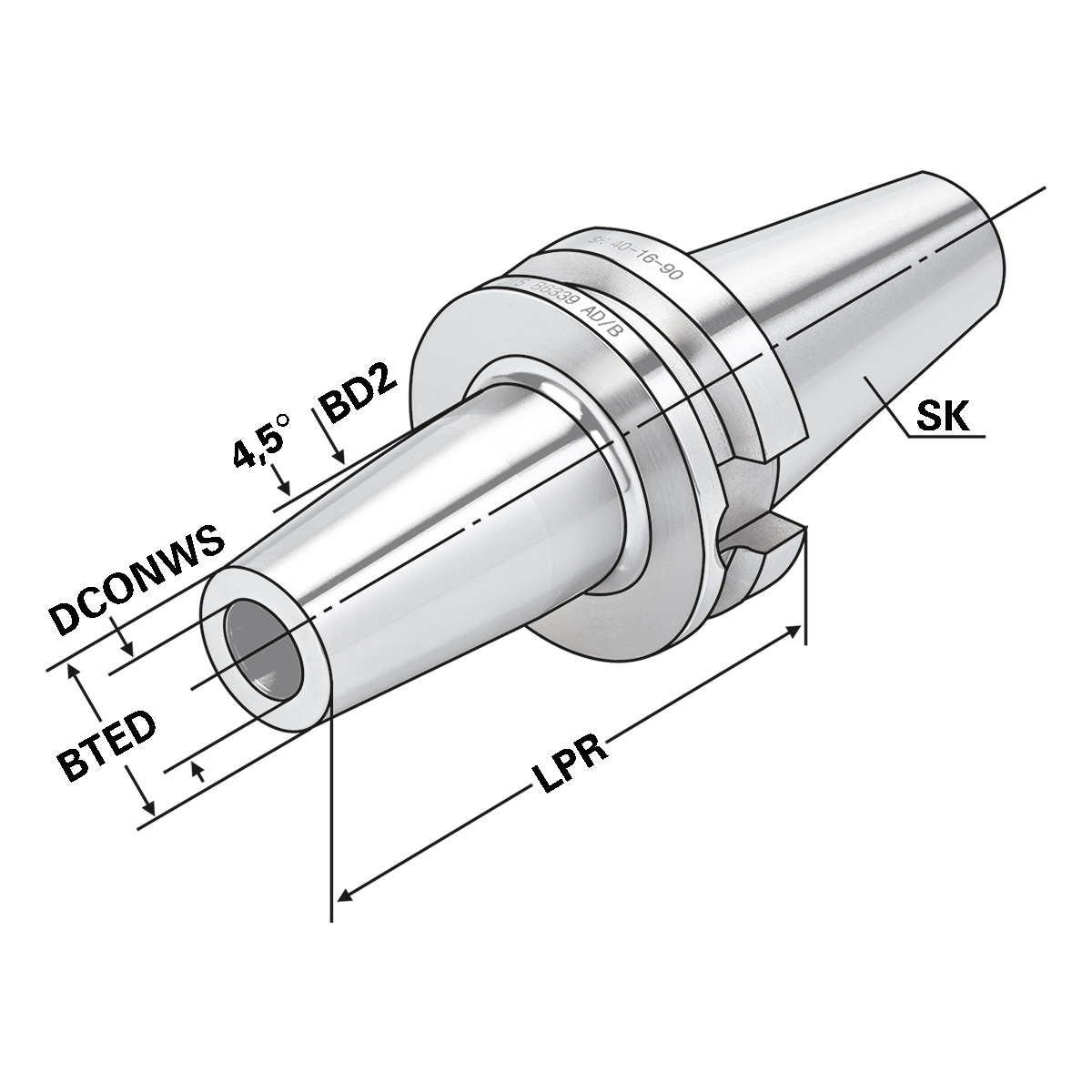

BD2:42
BTED:
Kegelenddurchmesser		33
CNSC:JD/JF (AD/B)
DCONWS:
Spann-Ø, nominal, werkst.seitig		20
LPR:
A-Mass		90
LSCN:
Einspannlänge, min.		41
LSCX:
Einspannlänge, max.		51
Rundlauf:< 3µm
SK:BT 40
TDCON:
Toleranzklasse Anschlussdurchmesser		h6
THID:
Gewindebezeichnung, innen		M16x1

Beschreibung

Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft.

Hinweis:
Aufnahmen für Induktiv-, Kontakt- und Heissluftschrumpfgeräte geeignet. Schafttoleranz bei DM 3, 4 und 5 mm = h4, bei DM 6 – DM 32 mm = h6

Für DM 3, 4 und 5 mm nur Hartmetallschäfte verwenden. l1 = max. Einstecktiefe l2 = max. Verstellweg

  • Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
  • Spezifisch, verzugsarm gehärtet
  • Oberflächenhärte HRC 58~60
  • Härtetiefe 0,8mm~0,9mm
  • Kegelwinkeltoleranz < AT 3 nach DIN 2080
  • Oberflächenrauhigkeit Ra < 0,4 µm
  • Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
  • Alle Funktionsflächen feinbearbeitet

Zusätzliche Informationen

Gewicht 1.4 kg
