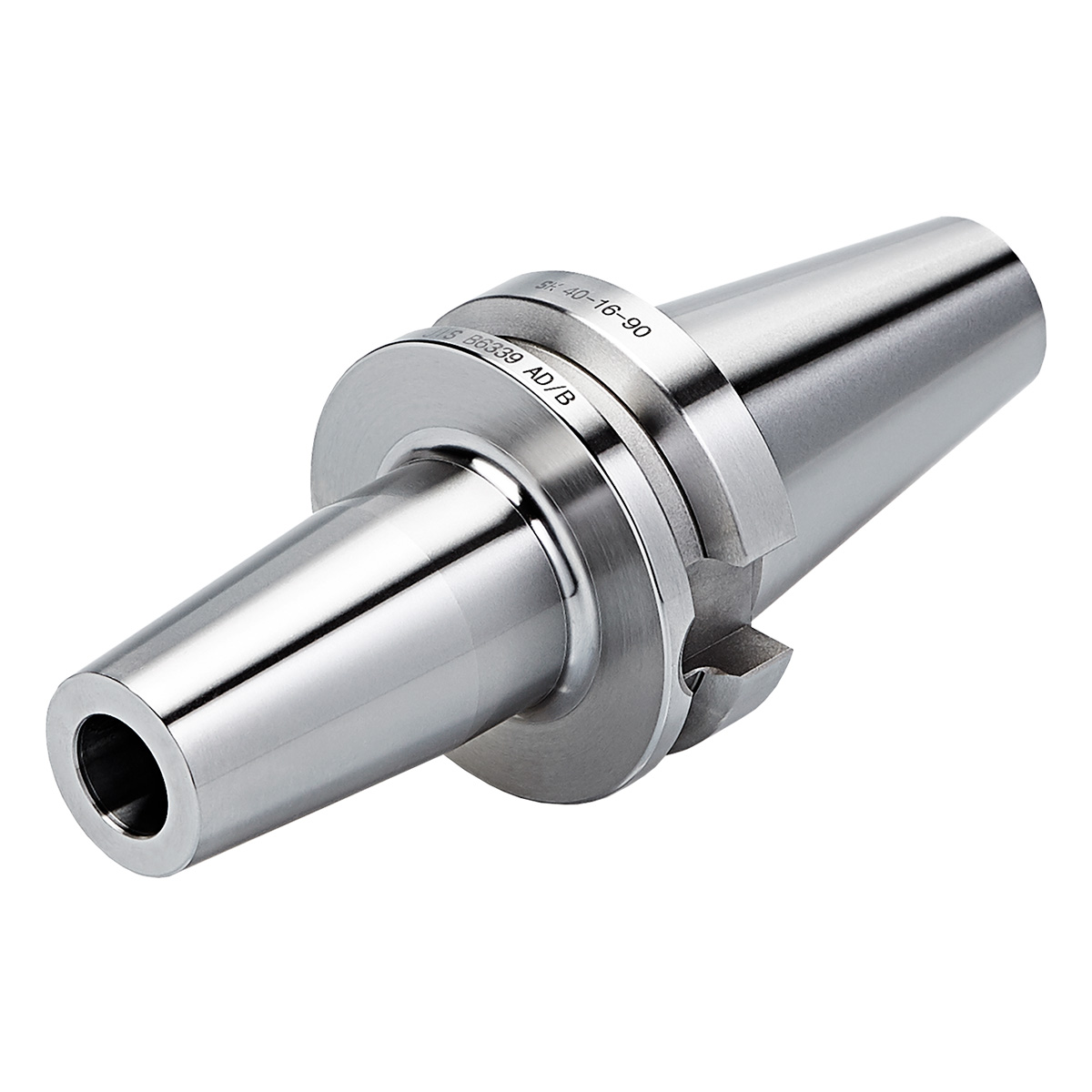

Schrumpffutter BT 50-18-110 MAS/BT AD/B
Artikel Nr.: 504695
Schrumpffutter 4,5° BT 50 – 18 – 110 ISO 7388-2 JD/JF [JIS B 6339 AD/B]
Categories: BT 50 (Schrumpffutter 4,5° (JIS B 6339 (MAS 403 BT) - [ISO 7388-2])), MAS BT (ISO 7388-2), Schrumpffutter 4,5° (JIS B 6339 (MAS 403 BT) - [ISO 7388-2]), Steilkegel - Werkzeugaufnahmen
A-Mass in mm: 110
Kegelgrösse: BT50
Schnittstelle: SK
Spanndurchmesser in mm: 18
Sofort lieferbar: 72 Stück
Eigenschaften

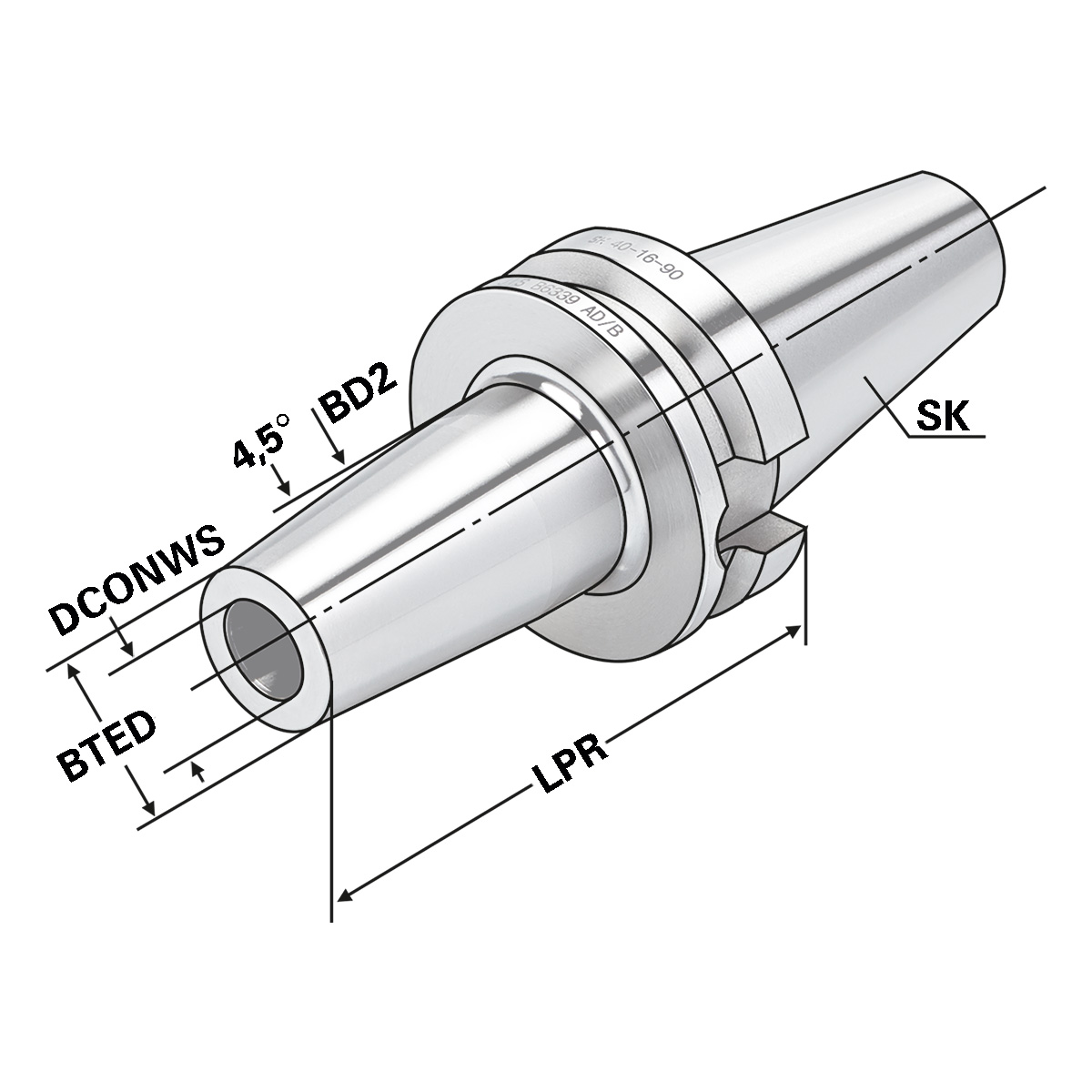

| ADINTMS: | ISO 7388-2 (MAS-BT) |
| ADINTWS: | Schrumpffutter 4,5° |
| ADJRGA: Verstellbereich, axial | 10 |
| Auswuchtgüte: | G2,5 25.000 1/min |
| BD2: | 42 |
| BTED: Kegelenddurchmesser | 33 |
| CNSC: | JD/JF (AD/B) |
| DCONWS: Spann-Ø, nominal, werkst.seitig | 18 |
| LPR: A-Mass | 110 |
| LSCN: Einspannlänge, min. | 39 |
| LSCX: Einspannlänge, max. | 49 |
| Rundlauf: | < 3µm |
| SK: | BT 50 |
| TDCON: Toleranzklasse Anschlussdurchmesser | h6 |
| THID: Gewindebezeichnung, innen | M12x1 |
Beschreibung
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft.
Hinweis:
Aufnahmen für Induktiv-, Kontakt- und Heissluftschrumpfgeräte geeignet. Schafttoleranz bei DM 3, 4 und 5 mm = h4, bei DM 6 – DM 32 mm = h6
Für DM 3, 4 und 5 mm nur Hartmetallschäfte verwenden.
l1 = max. Einstecktiefe
l2 = max. Verstellweg
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 4 kg |
|---|
