Schrumpffutter HSK 100-20-120 DIN 69893-A

Name: Schrumpffutter HSK 100-20-120 DIN 69893-A
Brand: Aufnahmen24
SKU: A100.70.20.1
Availability: InStock

Artikel Nr.: 505302

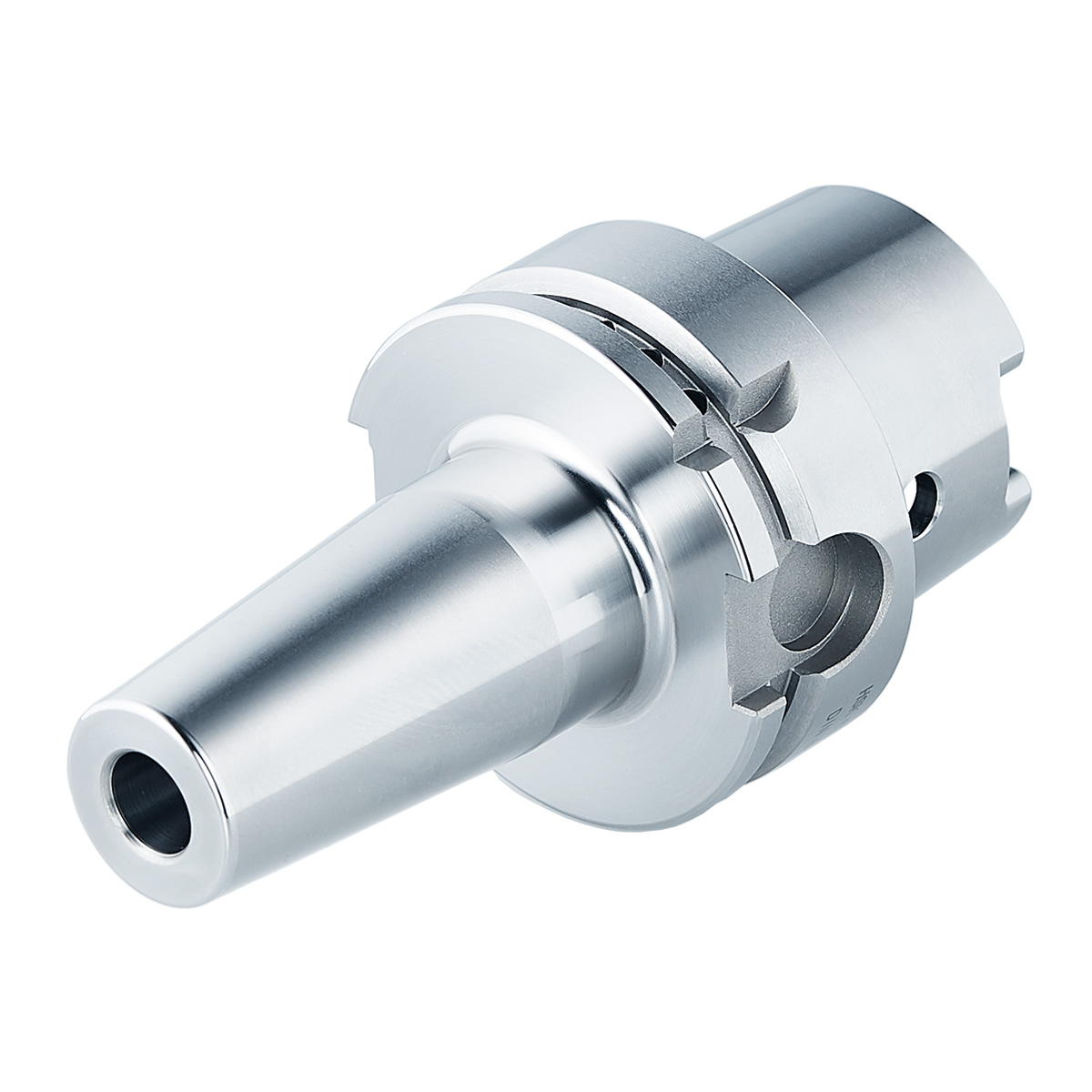

Produktbild Schrumpffutter HSK 100-20-120 DIN 69893-A

Schrumpffutter 4,5° HSK 100 – 20 – 120 ISO 12164 [DIN 69893] | HSK-A

Categories: Hohlschaftkegel - Werkzeugaufnahmen, HSK-A (ISO 12164), HSK-A 100 (Schrumpffutter 4,5° (ISO 12164 (HSK-A))), Schrumpffutter 4,5° (ISO 12164 (HSK-A))

A-Mass in mm: 120

Kegelgrösse: HSK-A 100

Schnittstelle: HSK

Spanndurchmesser in mm: 20

Sofort lieferbar: 62 Stück

Eigenschaften

THID: Gewindebezeichnung, innen	M16x1
TDCON: Toleranzklasse Anschlussdurchmesser	h6
ADINTMS:	ISO 12164 (HSK-A)
ADINTWS:	Schrumpffutter 4,5°
ADJRGA: Verstellbereich, axial	10
Auswuchtgüte:	G2,5 25.000 1/min

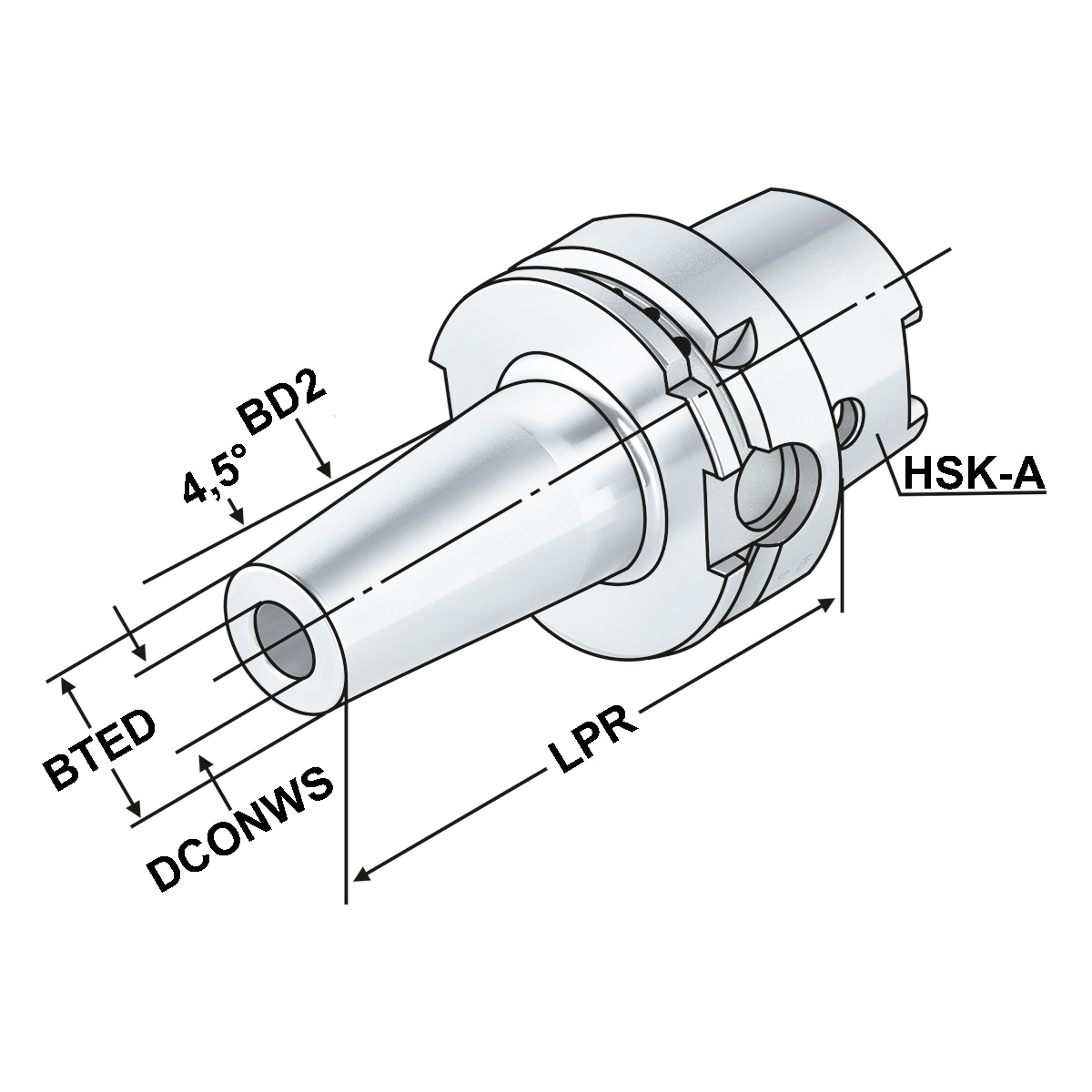

BD2:	42
BTED: Kegelenddurchmesser	33
DCONWS: Spann-Ø, nominal, werkst.seitig	20
DCP:	Ja
DCPS:	D10/H4,5
HSK:	HSK-A 100
LPR: A-Mass	120
LSCN: Einspannlänge, min.	41
LSCX: Einspannlänge, max.	51
max. Rundlaufabweichung:	< 3µm

Beschreibung

Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft.

Hinweis:
Aufnahmen für Induktiv-, Kontakt- und Heissluftschrumpfgeräte geeignet. Schafttoleranz bei DM 3, 4 und 5 mm = h4, bei DM 6 – DM 32 mm = h6

Für DM 3, 4 und 5 mm nur Hartmetallschäfte verwenden. l1 = max. Einstecktiefe l2 = max. Verstellweg
