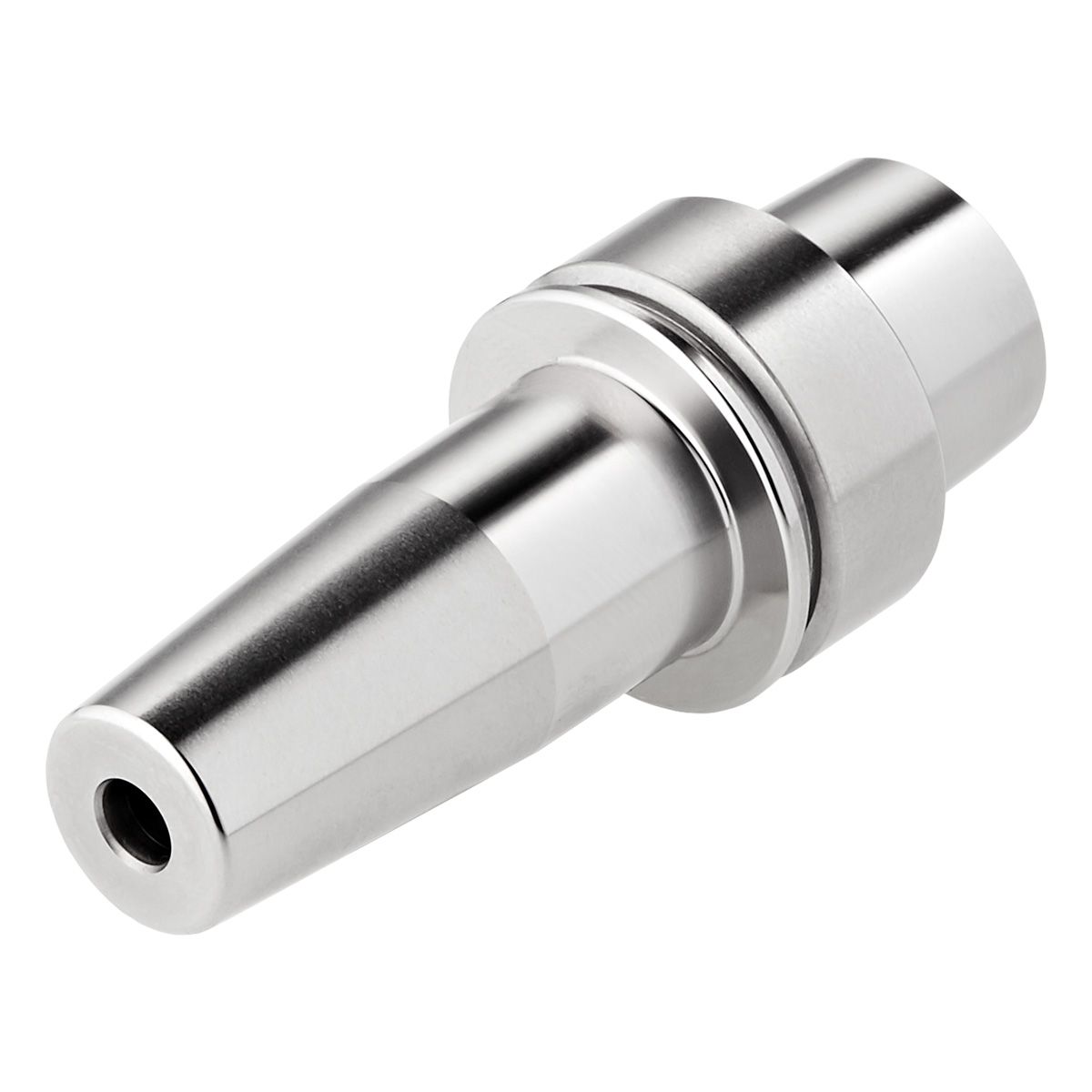

Schrumpffutter HSK 40-03-80 DIN 69893-E
Artikel Nr.: 506580
Schrumpffutter 4,5° HSK 40 – 03 – 80 DIN 69893-5 | HSK-E
Categories: Hohlschaftkegel - Werkzeugaufnahmen, HSK-E (DIN 69893-5), Schrumpffutter 4,5° (DIN 69893-5 (HSK-E))
A-Mass in mm: 80
Aussendurchmesser Werkzeugkörper in mm: 18
Kegelgrösse: HSK-E 40
Schnittstelle: HSK
Spanndurchmesser in mm: 3
Sofort lieferbar: 46 Stück
Eigenschaften

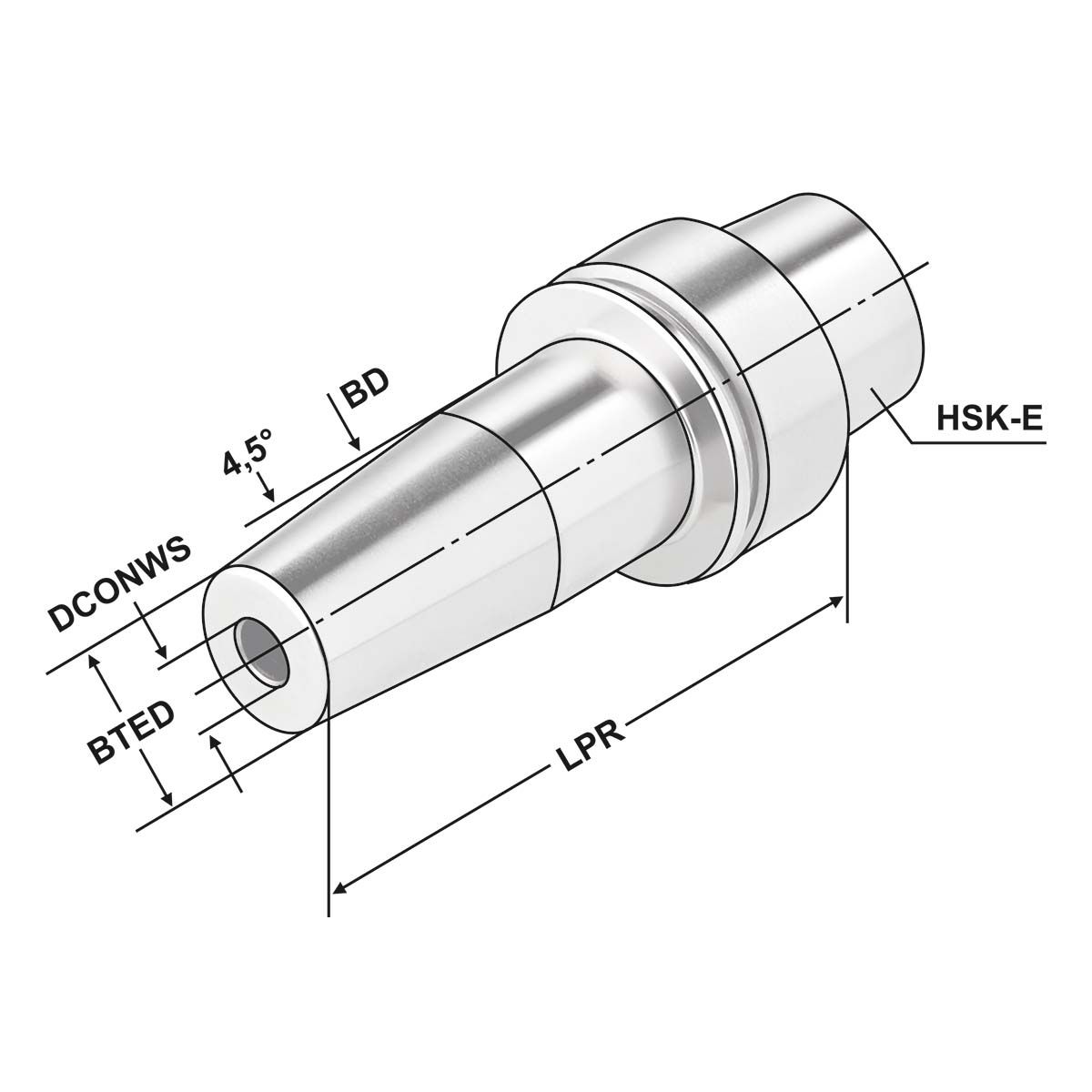

| THID: Gewindebezeichnung, innen | - |
| TDCON: Toleranzklasse Anschlussdurchmesser | h4 |
| Rundlauf: | < 3µm |
| ADINTMS: | DIN 69893-5 (HSK-E) |
| ADINTWS: | Schrumpffutter 4,5° |
| ADJRGA: Verstellbereich, axial | - |
| Auswuchtgüte: | G2,5 25.000 1/min |
| BD: Körper-Durchmesser | 18 |
| BTED: Kegelenddurchmesser | 9 |
| DCONWS: Spann-Ø, nominal, werkst.seitig | 3 |
| HSK: | HSK-E 40 |
| LPR: A-Mass | 80 |
| LSCN: Einspannlänge, min. | 10 |
| LSCX: Einspannlänge, max. | 18 |
Beschreibung
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft.
Hinweis:
Aufnahmen für Induktiv-, Kontakt- und Heissluftschrumpfgeräte geeignet. Schafttoleranz bei DM 3, 4 und 5 mm = h4, bei DM 6 – DM 32 mm = h6
Für DM 3, 4 und 5 mm nur Hartmetallschäfte verwenden.
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 0.3 kg |
|---|
