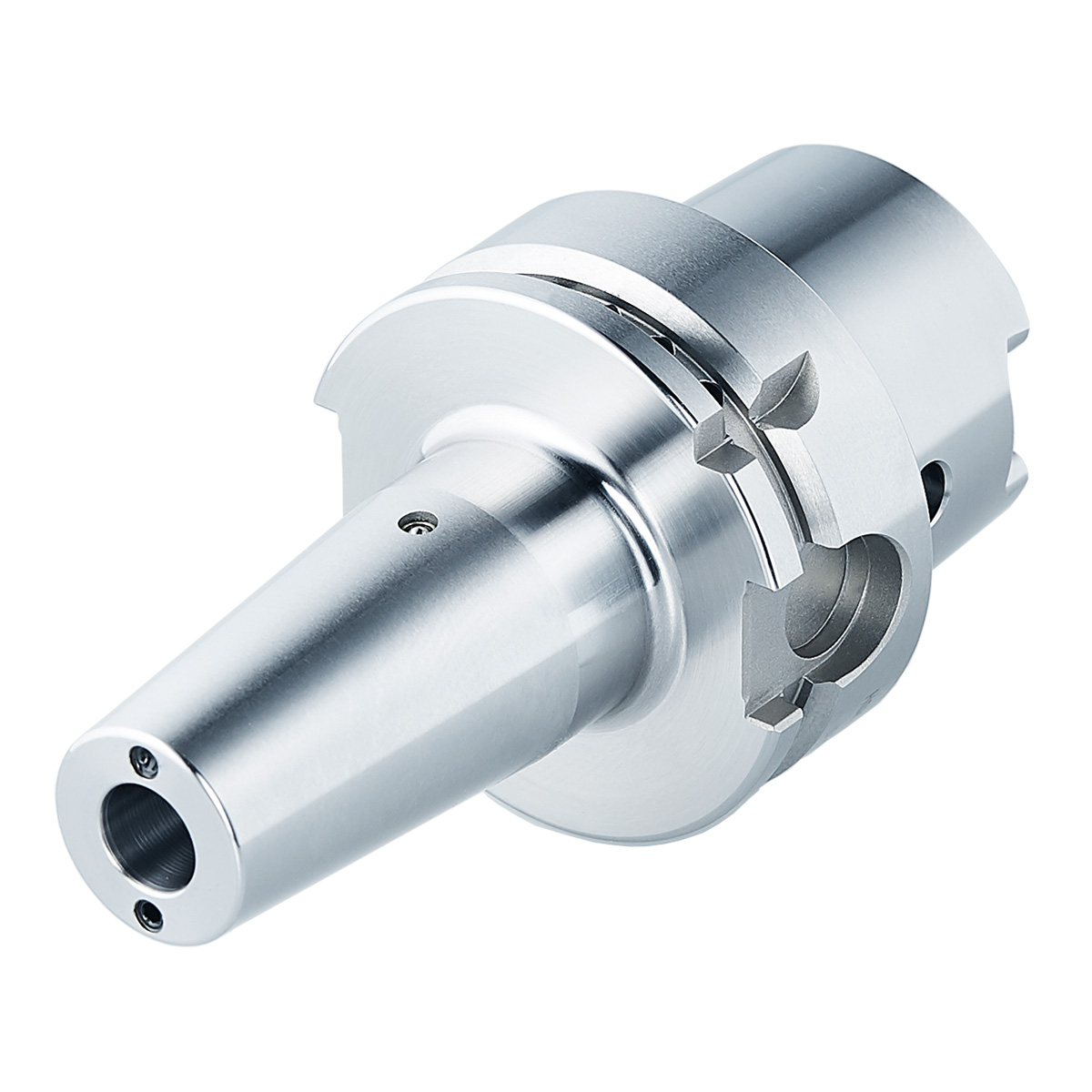

Schrumpffutter HSK 63-04-80 mit Kühlkanälen
Artikel Nr.: 505723
Schrumpffutter 4,5° mit Kühlkanälen HSK 63 – 04 – 80 ISO 12164 [DIN 69893] | HSK-A
Categories: Hohlschaftkegel - Werkzeugaufnahmen, HSK-A (ISO 12164), HSK-A 63 (Schrumpffutter 4,5° mit Kühlkanal (ISO 12164 (HSK-A))), Schrumpffutter 4,5° mit Kühlkanal (ISO 12164 (HSK-A))
A-Mass in mm: 80
Innenkühlung: Kühlkanäle
Kegelgrösse: HSK-A 63
Schnittstelle: HSK
Spanndurchmesser in mm: 4
Sofort lieferbar: 108 Stück
Eigenschaften
| THID: Gewindebezeichnung, innen | - |
| TDCON: Toleranzklasse Anschlussdurchmesser | h4 |
| ADINTMS: | ISO 12164 (HSK-A) |
| ADINTWS: | Schrumpffutter 4,5° |
| ADJRGA: Verstellbereich, axial | - |
| Auswuchtgüte: | G2,5 25.000 1/min |

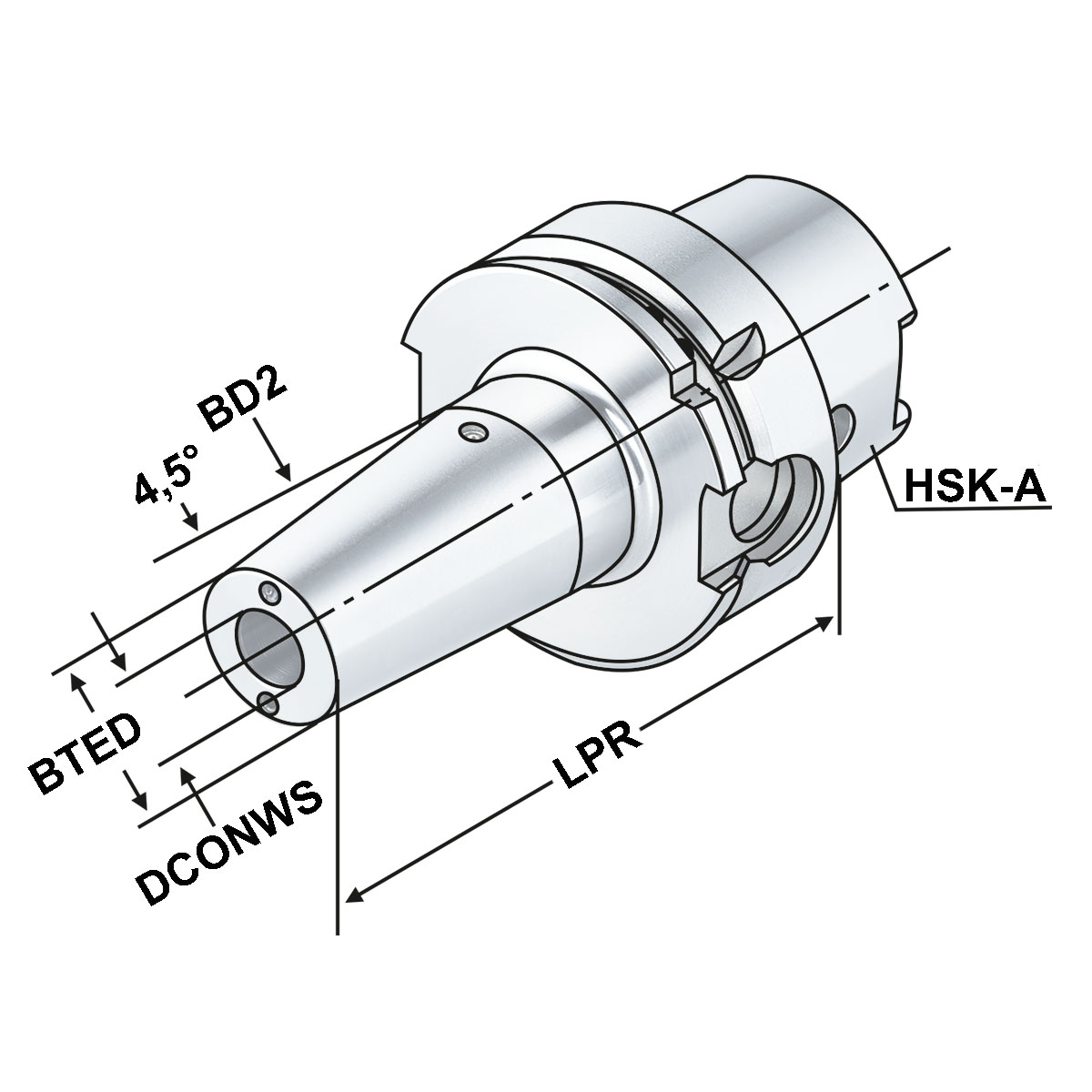

| BD2: | 22 |
| BTED: Kegelenddurchmesser | 14 |
| CXSC: | Kühlkanäle |
| DCONWS: Spann-Ø, nominal, werkst.seitig | 4 |
| DCP: | Ja |
| DCPS: | D10/H4,5 |
| HSK: | HSK-A 63 |
| LPR: A-Mass | 80 |
| LSCN: Einspannlänge, min. | 9 |
| LSCX: Einspannlänge, max. | - |
| max. Rundlaufabweichung: | < 3µm |
Beschreibung
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft. Inkl. Schrauben für das verschliessen der Kühlkanalbohrungen ab Spanndurchmesser 5mm.
Hinweis:
Aufnahmen für Induktiv-, Kontakt- und Heissluftschrumpfgeräte geeignet. Schafttoleranz bei DM 3, 4 und 5 mm = h4, bei DM 6 – DM 32 mm = h6
Für DM 3, 4 und 5 mm nur Hartmetallschäfte verwenden.
l1 = max. Einstecktiefe
l2 = max. Verstellweg
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 0.7 kg |
|---|
