Schrumpffutter HSK 63-16-120 DIN 69893-F
Artikel Nr.: 506819

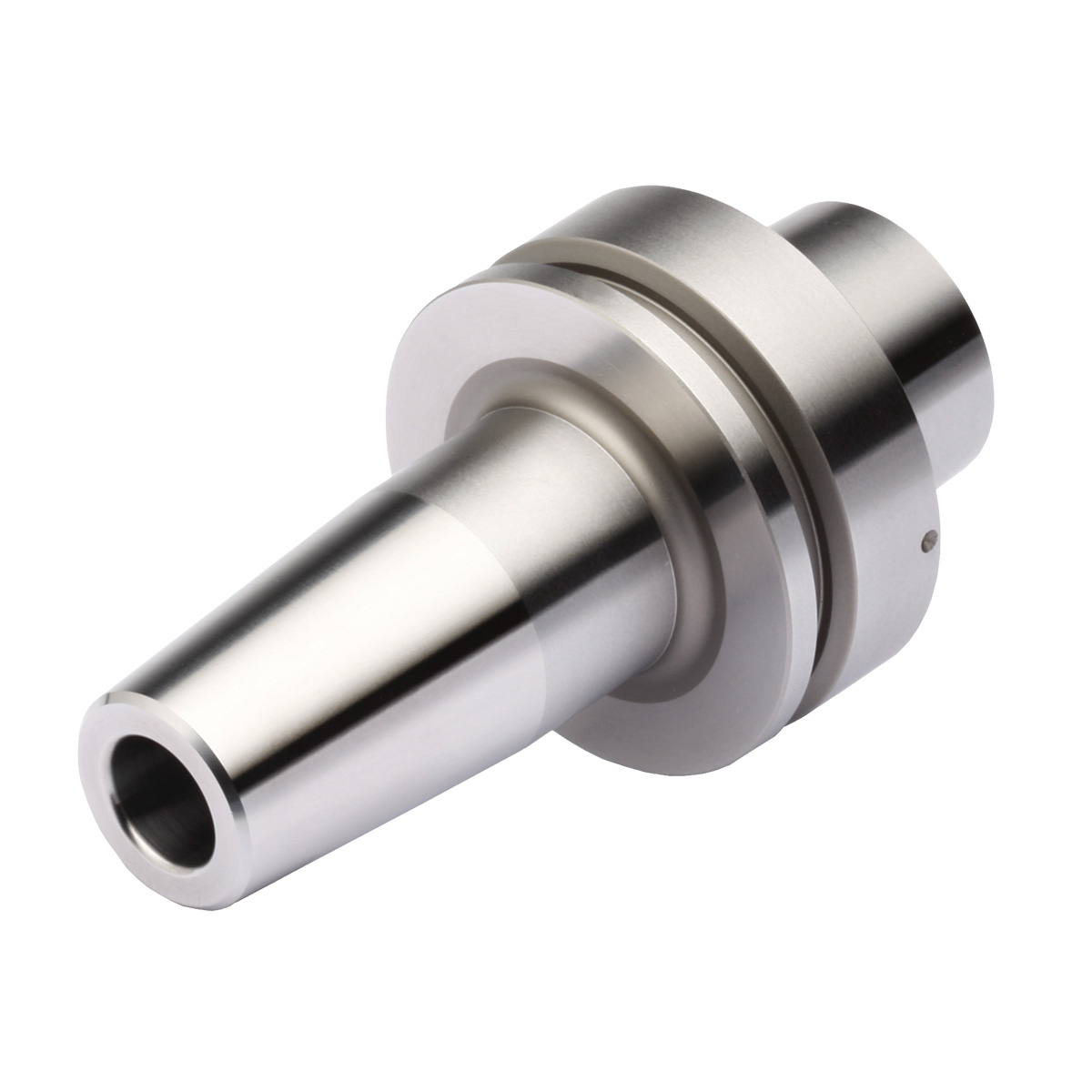

Schrumpffutter 4,5° HSK 63 – 16 – 120 DIN 69893-6 | HSK-F
Categories: Hohlschaftkegel - Werkzeugaufnahmen, HSK-F (DIN 69893-6), Schrumpffutter 4,5° (DIN 69893-6 (HSK F))
A-Mass in mm: 120
Kegelgrösse: HSK-F 63
Schnittstelle: HSK
Spanndurchmesser in mm: 16
Sofort lieferbar: 13 Stück
Eigenschaften

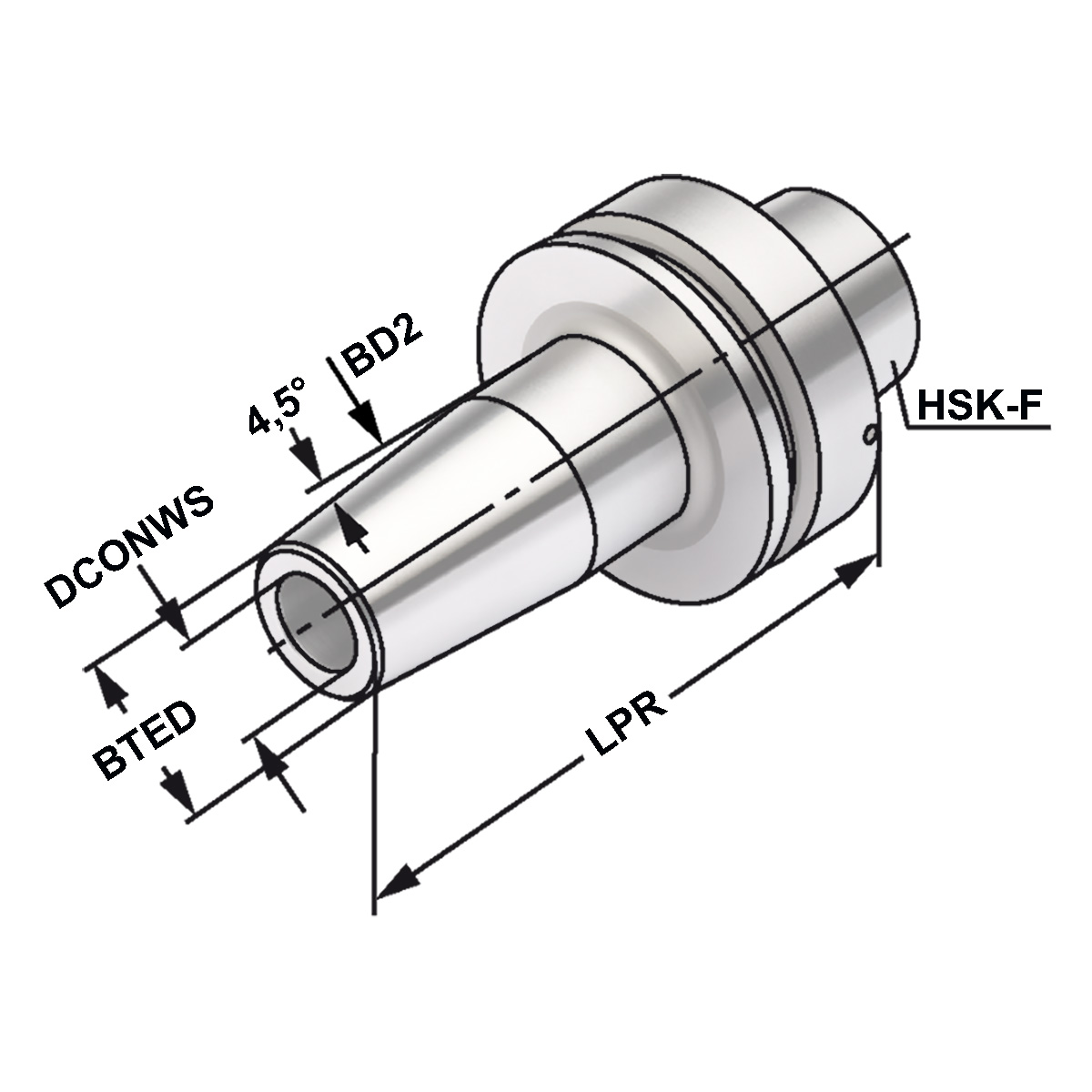

| THID: Gewindebezeichnung, innen | M12x1 |
| TDCON: Toleranzklasse Anschlussdurchmesser | h6 |
| Rundlauf: | < 3µm |
| ADINTMS: | DIN 69893-6 (HSK-F) |
| ADINTWS: | Schrumpffutter 4,5° |
| ADJRGA: Verstellbereich, axial | 10 |
| Auswuchtgüte: | G2,5 25.000 1/min |
| BD2: | 34 |
| BTED: Kegelenddurchmesser | 27 |
| DCONWS: Spann-Ø, nominal, werkst.seitig | 16 |
| HSK: | HSK-F 63 |
| LPR: A-Mass | 120 |
| LSCN: Einspannlänge, min. | 39 |
| LSCX: Einspannlänge, max. | 49 |
Beschreibung
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft.
Hinweis:
Aufnahmen für Induktiv-, Kontakt- und Heissluftschrumpfgeräte geeignet. Schafttoleranz bei DM 3, 4 und 5 mm = h4, bei DM 6 – DM 32 mm = h6
Für DM 3, 4 und 5 mm nur Hartmetallschäfte verwenden. l1 = max. Einstecktiefe l2 = max. Verstellweg
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 1.2 kg |
|---|
