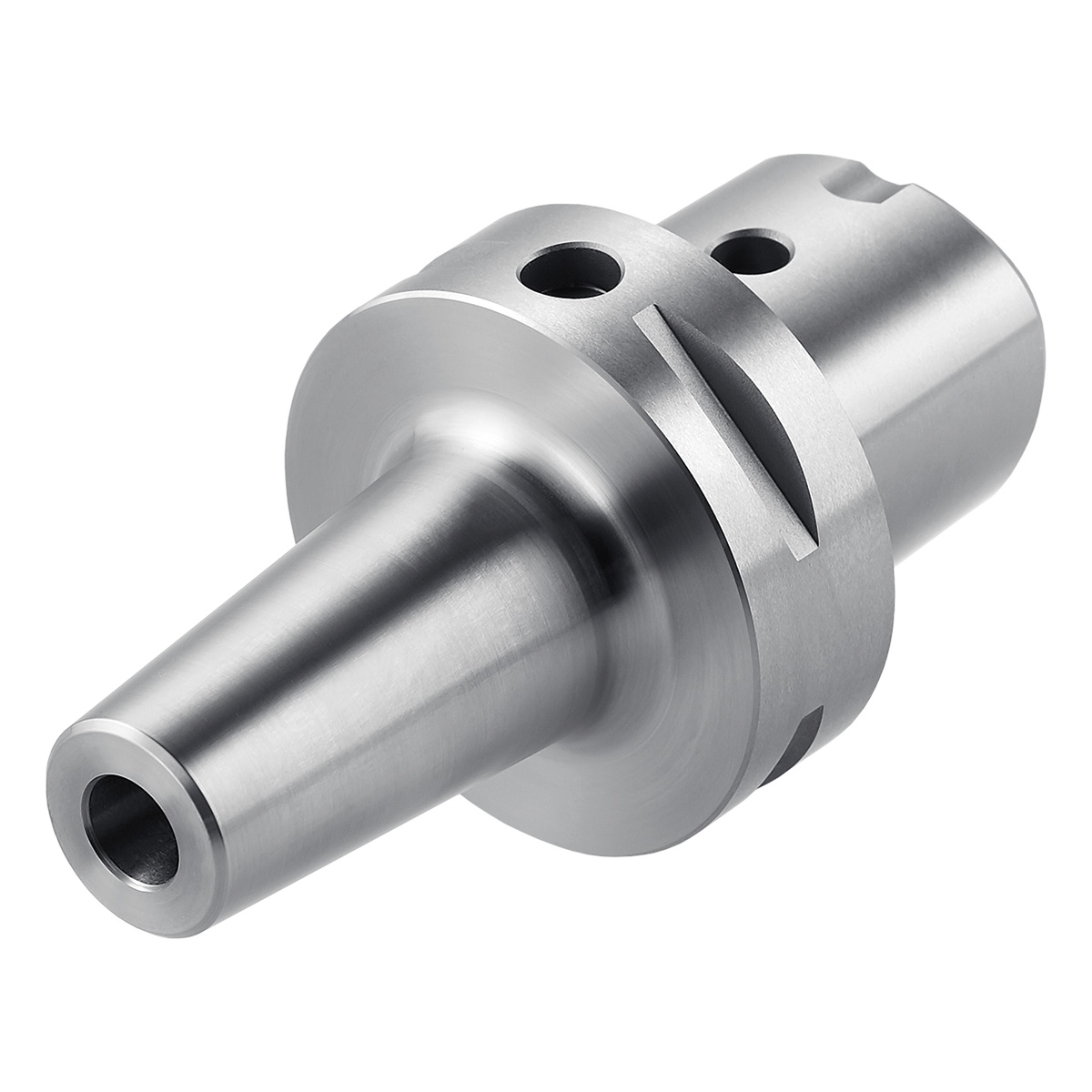

Schrumpffutter PSK 50-10-75 ISO 26623
Artikel Nr.: 506012
Schrumpffutter 4,5° PSK 50 – 10 – 75 ISO 26623 | Polygonschaft
Categories: Polygonschaft - Werkzeugaufnahmen, Polygonschaft PSK Rotierend (ISO 26623), PSK 50 (Schrumpffutter 4,5° (ISO 26623 (PSK))), Schrumpffutter 4,5° (ISO 26623 (PSK))
A-Mass in mm: 75
Aussendurchmesser Werkzeugkörper in mm: 32
Kegelgrösse: PSK 50
Schnittstelle: PSK
Spanndurchmesser in mm: 10
Sofort lieferbar: 11 Stück
Eigenschaften
| ADINTMS: | CCS - Polygonschaftkegel |
| ADINTWS: | Schrumpffutter 4,5° |

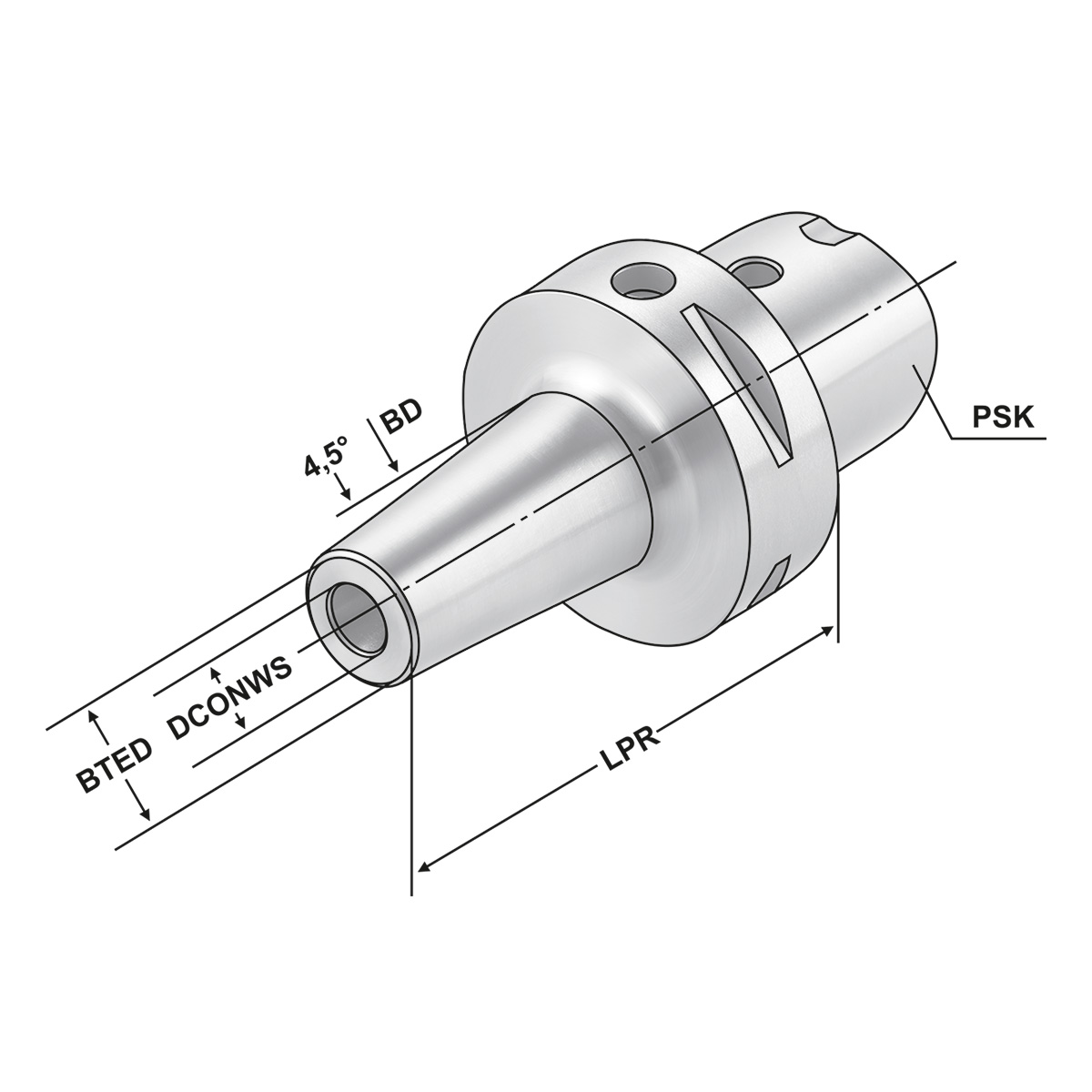

| ADJRGA: Verstellbereich, axial | 10 |
| Auswuchtgüte: | G2,5 25.000 1/min |
| BD: Körper-Durchmesser | 32 |
| BTED: Kegelenddurchmesser | 24 |
| DCONWS: Spann-Ø, nominal, werkst.seitig | 10 |
| LPR: A-Mass | 75 |
| LSCN: Einspannlänge, min. | 31 |
| LSCX: Einspannlänge, max. | 41 |
| PSK: | C5 |
| Rundlauf: | < 3µm |
| TDCON: Toleranzklasse Anschlussdurchmesser | h6 |
| THID: Gewindebezeichnung, innen | M10x1 |
Beschreibung
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft.
Hinweis:
Aufnahmen für Induktiv-, Kontakt- und Heissluftschrumpfgeräte geeignet. Schafttoleranz bei DM 3, 4 und 5 mm = h4, bei DM 6 – DM 32 mm = h6
Für DM 3, 4 und 5 mm nur Hartmetallschäfte verwenden. l1 = max. Einstecktiefe l2 = max. Verstellweg
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 0.7 kg |
|---|
