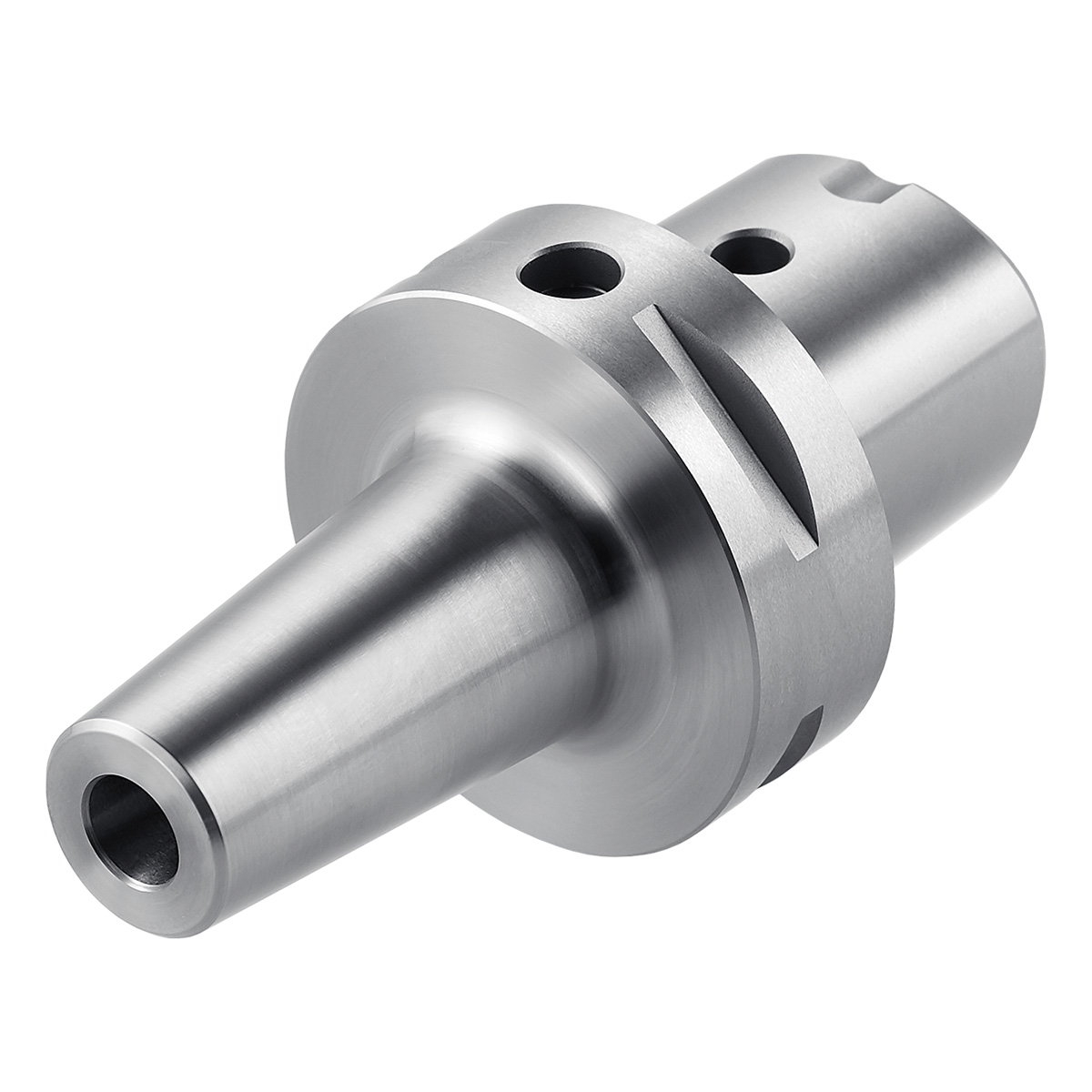

Schrumpffutter PSK 63-20-120 ISO 26623
Artikel Nr.: 506149
Schrumpffutter 4,5° PSK 63 – 20 – 120 ISO 26623 | Polygonschaft
Categories: Polygonschaft - Werkzeugaufnahmen, Polygonschaft PSK Rotierend (ISO 26623), PSK 63 (Schrumpffutter 4,5° (ISO 26623 (PSK))), Schrumpffutter 4,5° (ISO 26623 (PSK))
A-Mass in mm: 120
Aussendurchmesser Werkzeugkörper in mm: 42
Kegelgrösse: PSK 63
Schnittstelle: PSK
Spanndurchmesser in mm: 20
Sofort lieferbar: 14 Stück
Eigenschaften

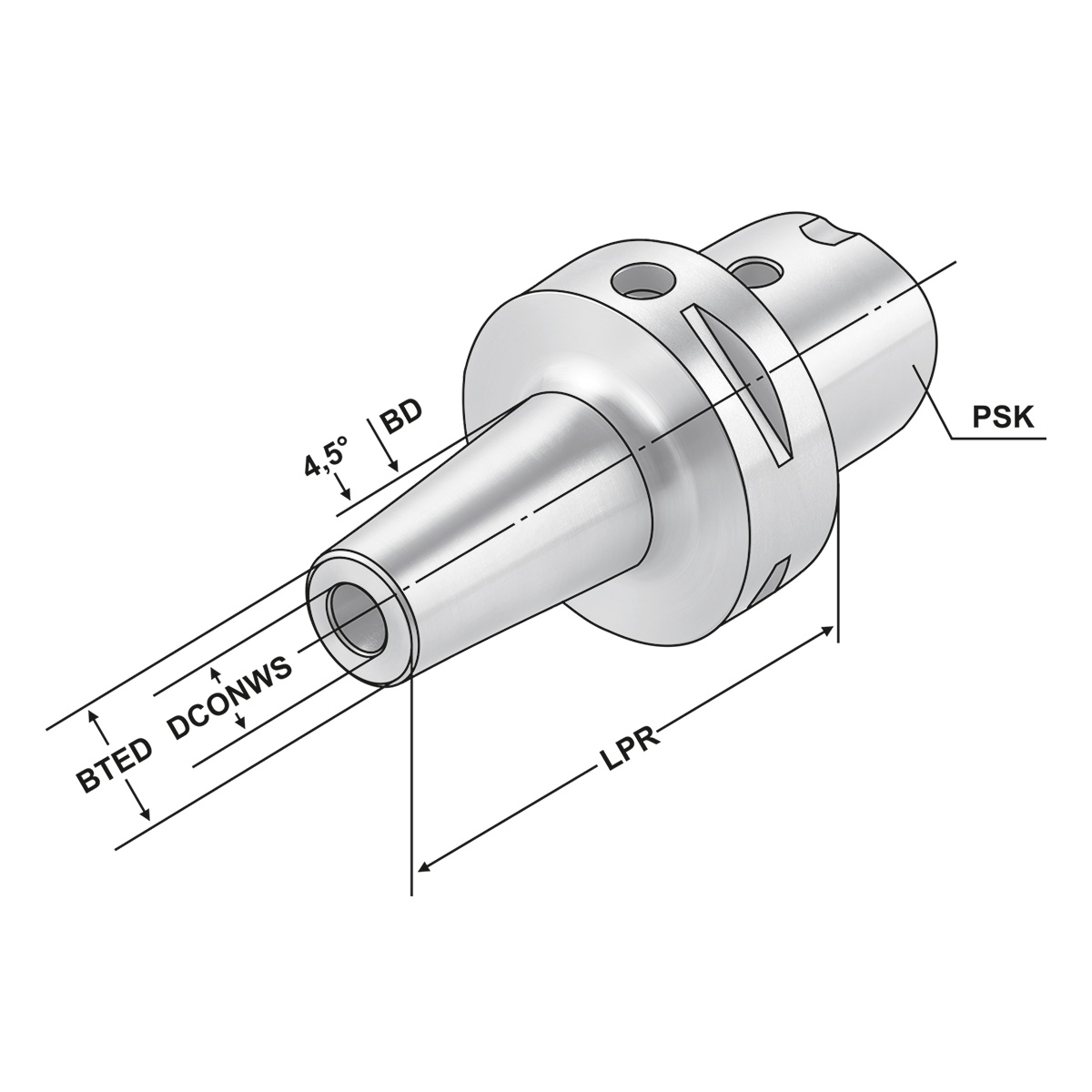

| ADINTMS: | CCS - Polygonschaftkegel |
| ADINTWS: | Schrumpffutter 4,5° |
| ADJRGA: Verstellbereich, axial | 10 |
| Auswuchtgüte: | G2,5 25.000 1/min |
| BD: Körper-Durchmesser | 42 |
| BTED: Kegelenddurchmesser | 33 |
| DCONWS: Spann-Ø, nominal, werkst.seitig | 20 |
| LPR: A-Mass | 120 |
| LSCN: Einspannlänge, min. | 42 |
| LSCX: Einspannlänge, max. | 52 |
| PSK: | C6 |
| Rundlauf: | < 3µm |
| TDCON: Toleranzklasse Anschlussdurchmesser | h6 |
| THID: Gewindebezeichnung, innen | M10x1 |
Beschreibung
PSK = PSK 63
d = 20
A = 120
D = 33
max. Einstecktiefe = 52
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft.
Hinweis:
Aufnahme für Induktiv-, Kontakt- und Heissluftschrumpfgeräte geeignet. Schafttoleranz bei DM 3, 4 und 5 mm = h4, bei DM 6 – ss 32 mm = h6
Für DM 3, 4 und 5 mm nur Hartmetallschäfte verwenden!
Zusätzliche Informationen
| Gewicht | 1.5 kg |
|---|
