Zurück zur Schrumpffutter 4,5° (DIN 69871 [ISO 7388-1])

Schrumpffutter SK 30-20-100 DIN 69871 AD

Artikel Nr.: 501793

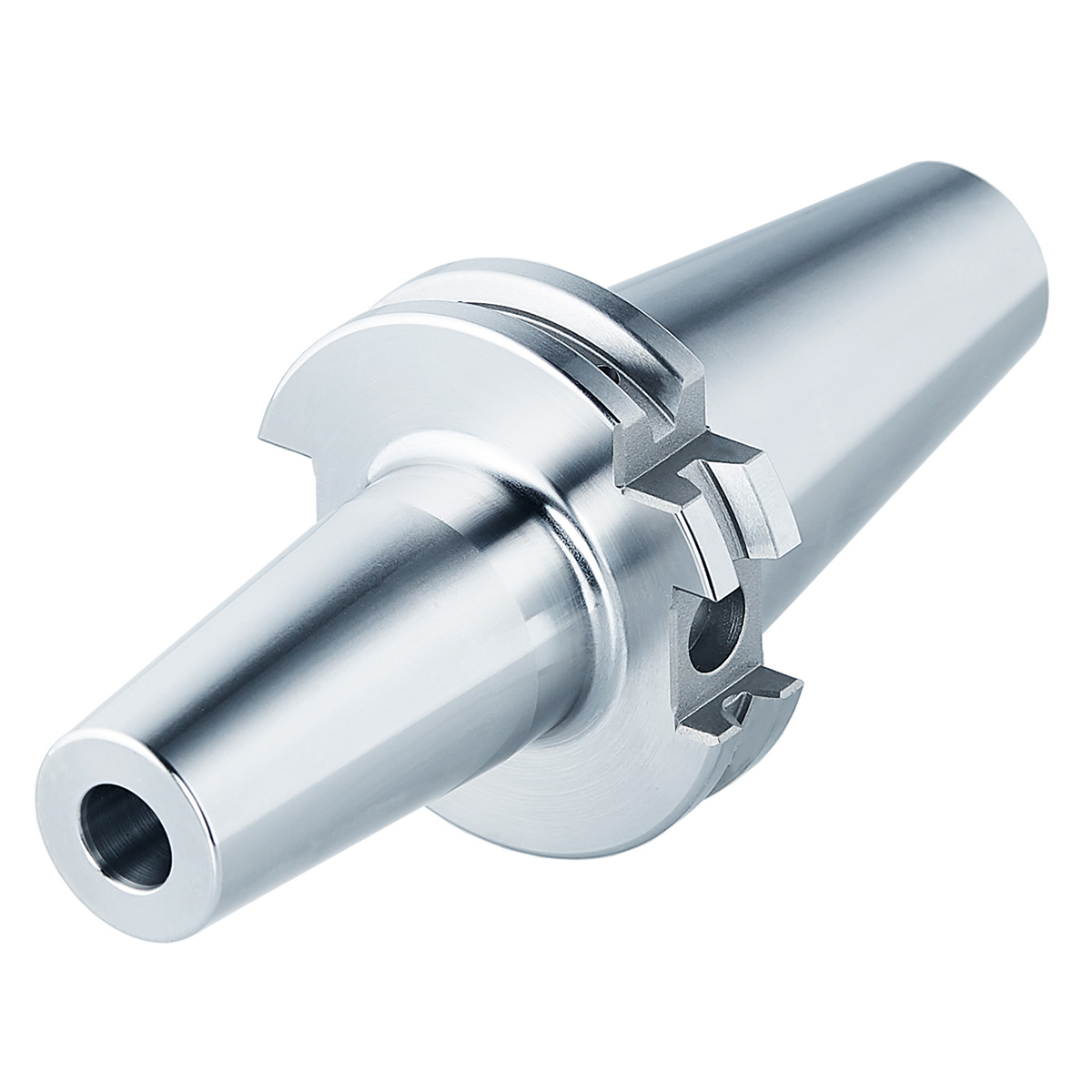

Produktbild Schrumpffutter SK 30-20-100 DIN 69871 AD
Produktbild Schrumpffutter SK 30-20-100 DIN 69871 AD

Schrumpffutter 4,5° SK 30 – 20 – 100 ISO 7388-1 AD [DIN 69871 AD]

Categories: Schrumpffutter 4,5° (DIN 69871 [ISO 7388-1]), SK (ISO 7388-1), SK 30 (Schrumpffutter 4,5° (DIN 69871 [ISO 7388-1])), Steilkegel - Werkzeugaufnahmen
A-Mass in mm: 100
Chip Bohrung: Ja
Kegelgrösse: SK30
Schnittstelle: SK
Spanndurchmesser in mm: 20

Sofort lieferbar: 100 Stück

CHF 126.00 exkl. MwSt.

Eigenschaften

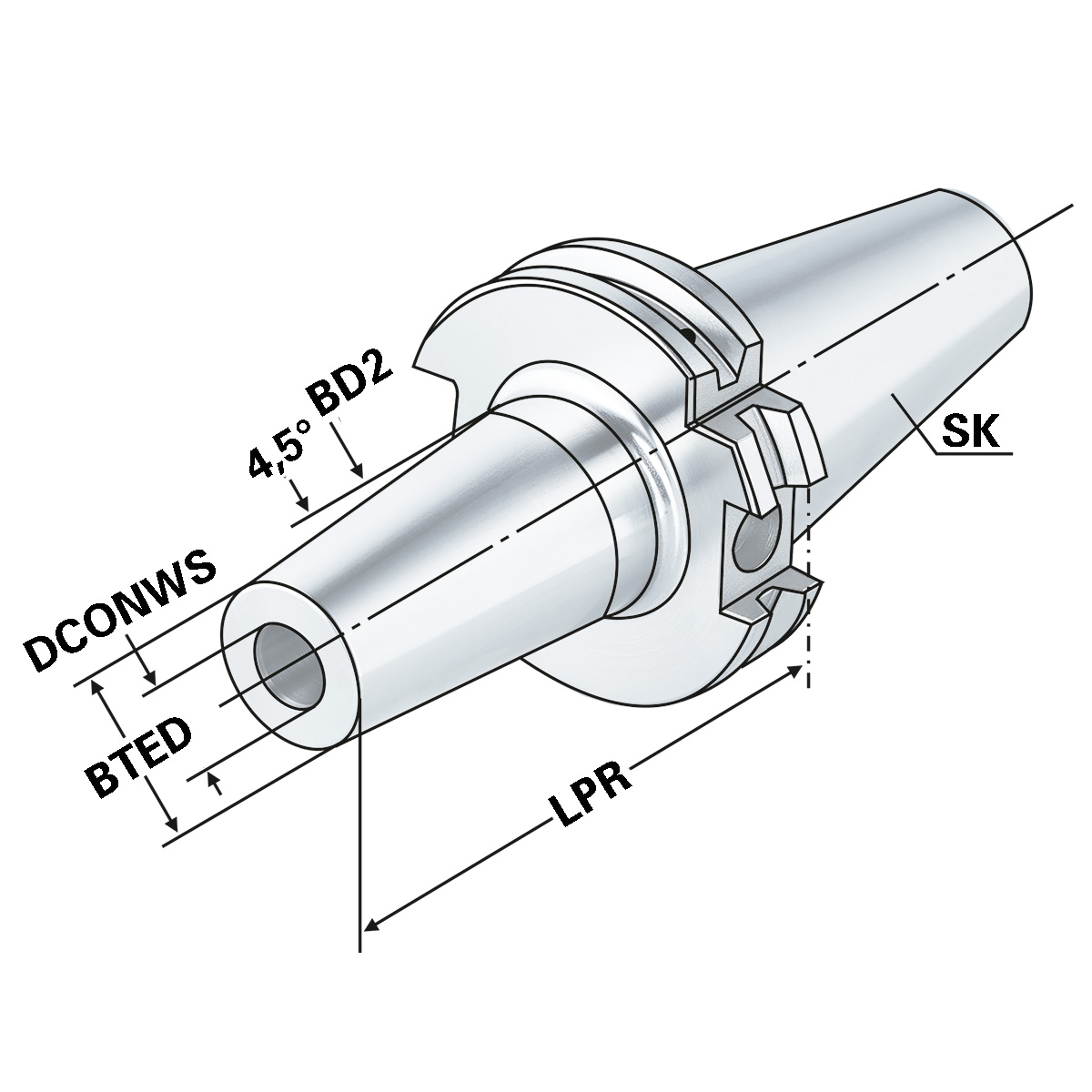

ADINTMS:ISO 7388-1 (DIN 69871)
ADINTWS:Schrumpffutter 4,5°
ADJRGA:
Verstellbereich, axial		10
Auswuchtgüte:G2,5 25.000 1/min
BD2:42
BTED:
Kegelenddurchmesser		33
CNSC:AD
DCONWS:
Spann-Ø, nominal, werkst.seitig		20
DCP:Ja
DCPS:D10/H4,5
LPR:
A-Mass		100
LSCN:
Einspannlänge, min.		41
LSCX:
Einspannlänge, max.		51
Rundlauf:< 3µm
SK:SK 30
TDCON:
Toleranzklasse Anschlussdurchmesser		h6
THID:
Gewindebezeichnung, innen		M16x1

Beschreibung

Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft.

Hinweis:
Aufnahmen für Induktiv-, Kontakt- und Heissluftschrumpfgeräte geeignet. Schafttoleranz bei DM 3, 4 und 5 mm = h4, bei DM 6 – DM 32 mm = h6

Für DM 3, 4 und 5 mm nur Hartmetallschäfte verwenden. l1 = max. Einstecktiefe l2 = max. Verstellweg

  • Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
  • Spezifisch, verzugsarm gehärtet
  • Oberflächenhärte HRC 58~60
  • Härtetiefe 0,8mm~0,9mm
  • Kegelwinkeltoleranz < AT 3 nach DIN 2080
  • Oberflächenrauhigkeit Ra < 0,4 µm
  • Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
  • Alle Funktionsflächen feinbearbeitet

Zusätzliche Informationen

Gewicht 1 kg
