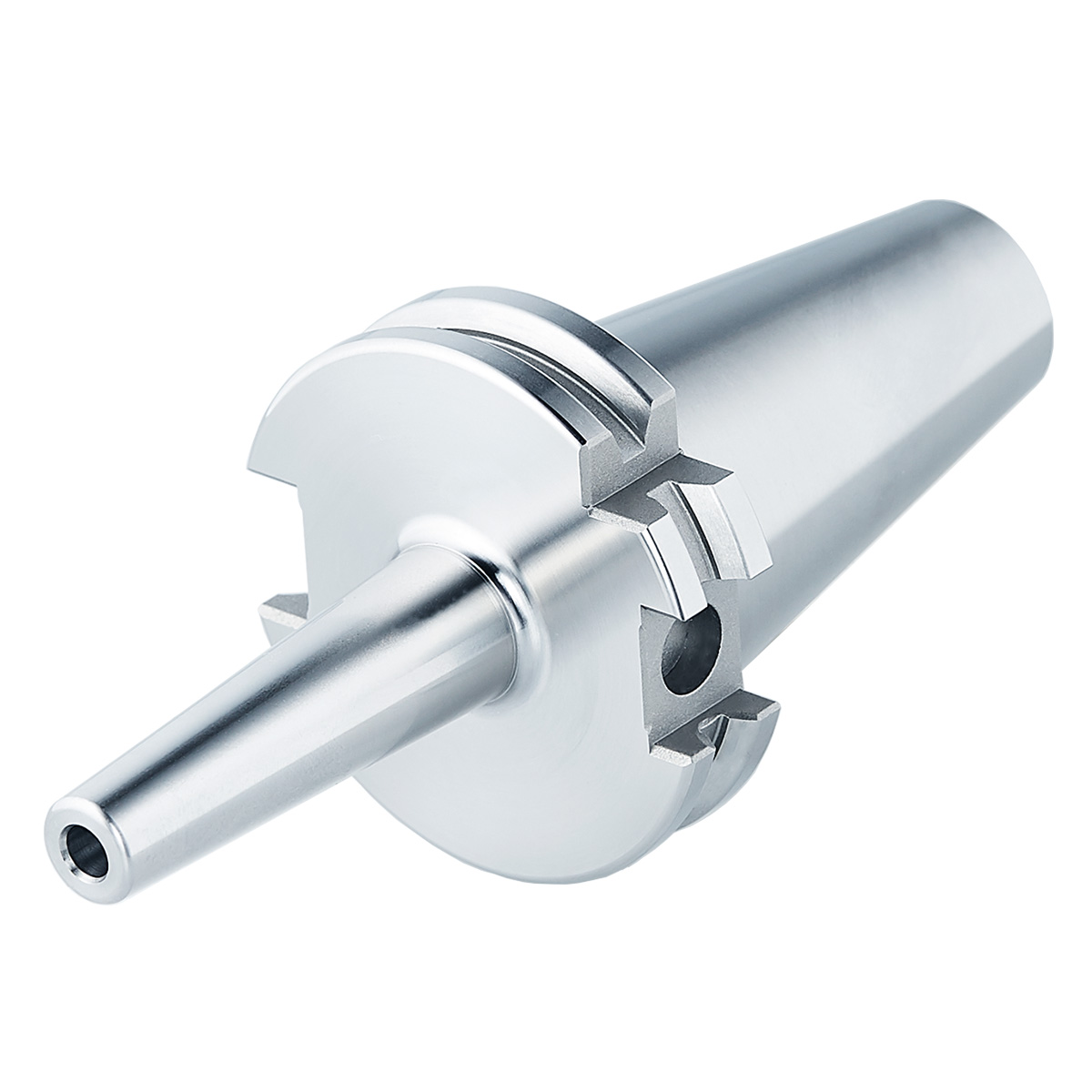

Schrumpffutter SK 40-06-120 DIN 69871 AD/B schlank
Artikel Nr.: 502441
Schrumpffutter 3° SK 40 – 06 – 120 ISO 7388-1 AD/AF [DIN 69871 AD/B] schlanke Ausführung
Categories: Schrumpffutter 3° - schlank (DIN 69871 [ISO 7388-1]), SK (ISO 7388-1), Steilkegel - Werkzeugaufnahmen
A-Mass in mm: 120
Chip Bohrung: Ja
Kegelgrösse: SK40
Schnittstelle: SK
Spanndurchmesser in mm: 6
Sofort lieferbar: 110 Stück
Eigenschaften

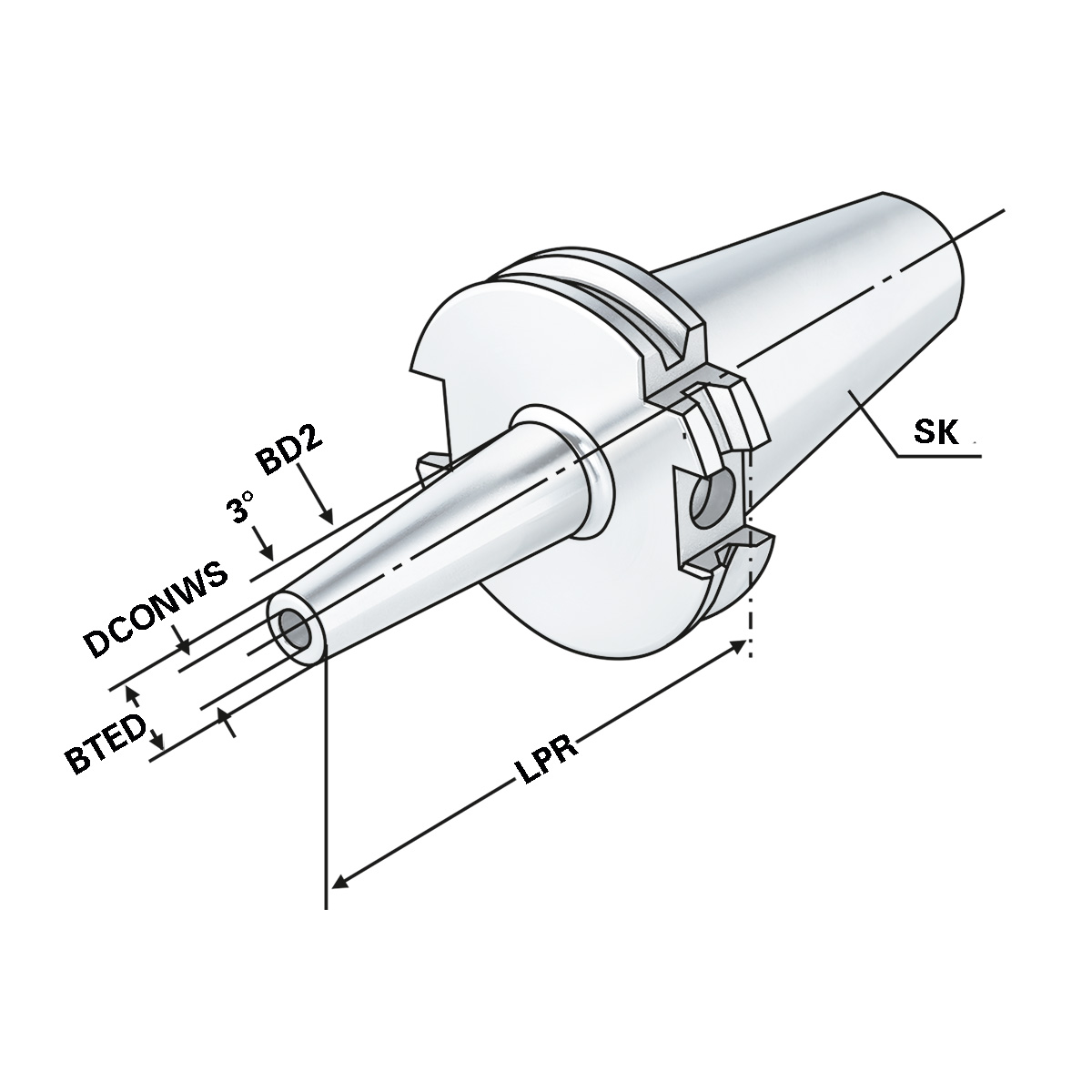

| ADINTMS: | ISO 7388-1 (DIN 69871) |
| ADINTWS: | Schrumpffutter 3° |
| ADJRGA: Verstellbereich, axial | 10 |
| Auswuchtgüte: | G2,5 25.000 1/min |
| BD2: | 22,5 |
| BTED: Kegelenddurchmesser | 12 |
| CNSC: | AD/AF (AD/B) |
| DCONWS: Spann-Ø, nominal, werkst.seitig | 6 |
| DCP: | Ja |
| DCPS: | D10/H4,5 |
| LPR: A-Mass | 120 |
| LSCN: Einspannlänge, min. | 22 |
| LSCX: Einspannlänge, max. | 36 |
| Rundlauf: | < 3µm |
| SK: | SK 40 |
| TDCON: Toleranzklasse Anschlussdurchmesser | h6 |
| THID: Gewindebezeichnung, innen | M5x0,8 |
Beschreibung
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft.
Hinweis:
Aufnahmen für Induktiv-, Kontakt- und Heissluftschrumpfgeräte geeignet. Schafttoleranz bei DM 3, 4 und 5 mm = h4, bei DM 6 – DM 32 mm = h6
Für DM 3, 4 und 5 mm nur Hartmetallschäfte verwenden. l1 = max. Einstecktiefe l2 = max. Verstellweg
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 1.1 kg |
|---|
