Schrumpffutter SK 40-06-80 DIN 69871 AD/B
Artikel Nr.: 502388

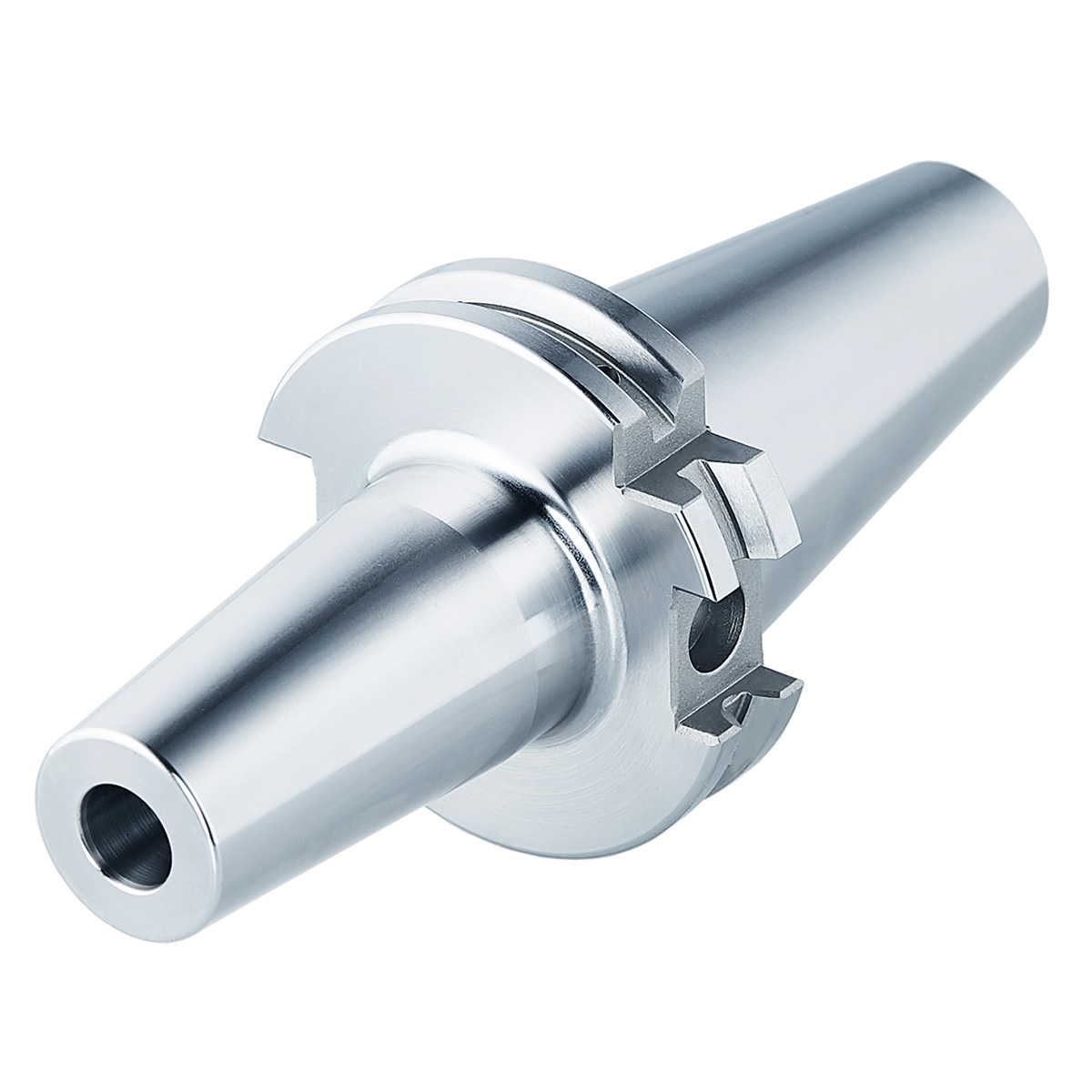

Schrumpffutter 4,5° SK 40 – 06 – 80 ISO 7388-1 AD/AF [DIN 69871 AD/B]
Categories: Schrumpffutter 4,5° (DIN 69871 [ISO 7388-1]), SK (ISO 7388-1), SK 40 (Schrumpffutter 4,5° (DIN 69871 [ISO 7388-1])), Steilkegel - Werkzeugaufnahmen
A-Mass in mm: 80
Chip Bohrung: Ja
Kegelgrösse: SK40
Schnittstelle: SK
Spanndurchmesser in mm: 6
Sofort lieferbar: 440 Stück
Eigenschaften

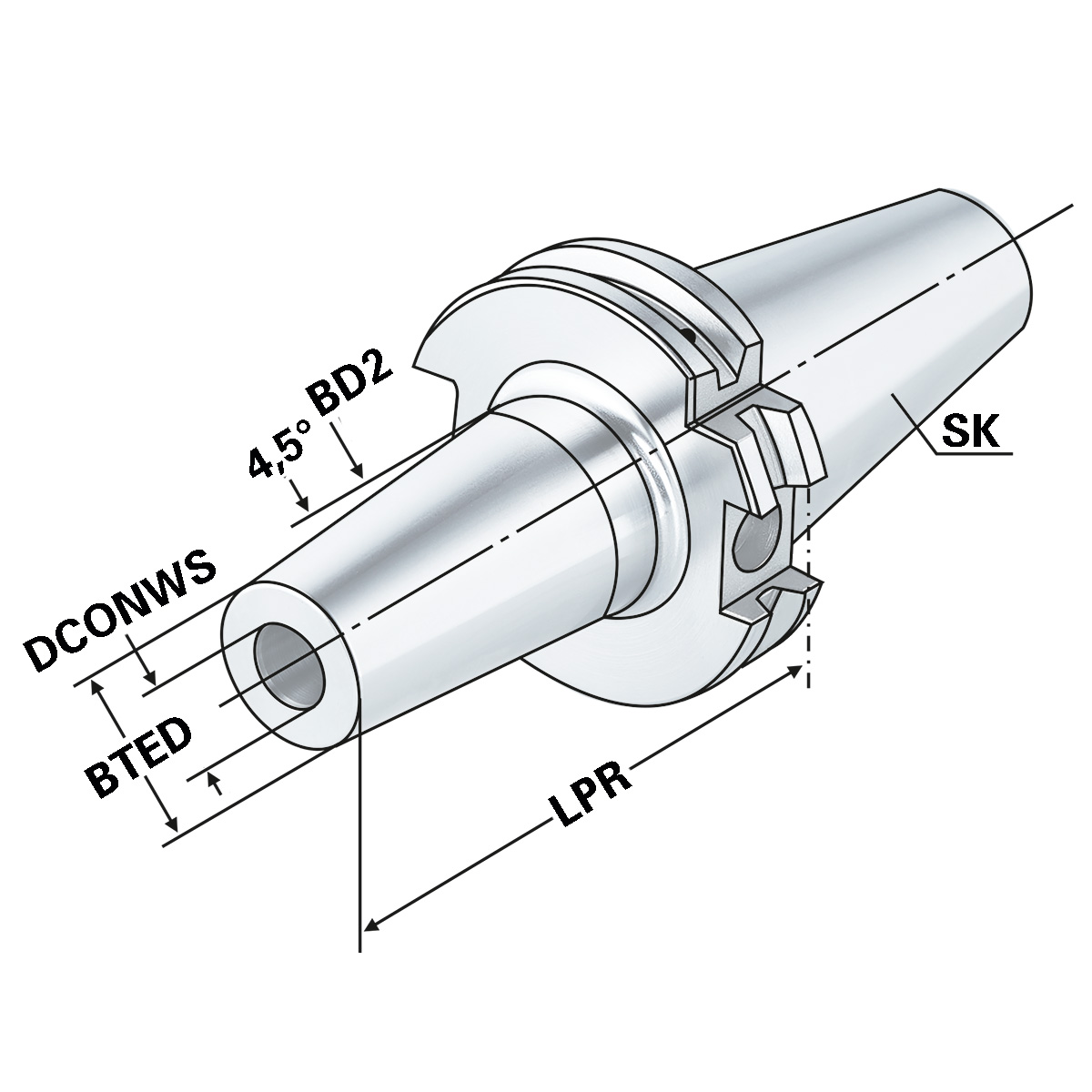

| ADINTMS: | ISO 7388-1 (DIN 69871) |
| ADINTWS: | Schrumpffutter 4,5° |
| ADJRGA: Verstellbereich, axial | 10 |
| Auswuchtgüte: | G2,5 25.000 1/min |
| BD2: | 27 |
| BTED: Kegelenddurchmesser | 21 |
| CNSC: | AD/AF (AD/B) |
| DCONWS: Spann-Ø, nominal, werkst.seitig | 6 |
| DCP: | Ja |
| DCPS: | D10/H4,5 |
| LPR: A-Mass | 80 |
| LSCN: Einspannlänge, min. | 22 |
| LSCX: Einspannlänge, max. | 36 |
| Rundlauf: | < 3µm |
| SK: | SK 40 |
| TDCON: Toleranzklasse Anschlussdurchmesser | h6 |
| THID: Gewindebezeichnung, innen | M5x0,8 |
Beschreibung
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft.
Hinweis:
Aufnahmen für Induktiv-, Kontakt- und Heissluftschrumpfgeräte geeignet.
Für DM 3, 4 und 5 mm nur Hartmetallschäfte verwenden.
Schafttoleranz bei DM 3, 4 und 5 mm = h4, bei DM 6 – DM 32 mm = h6
Zusätzliche Informationen
| Gewicht | 1 kg |
|---|
