Spannfutter BT 30-1/10-100 ER16 MAS/BT

Artikel Nr.: 501812

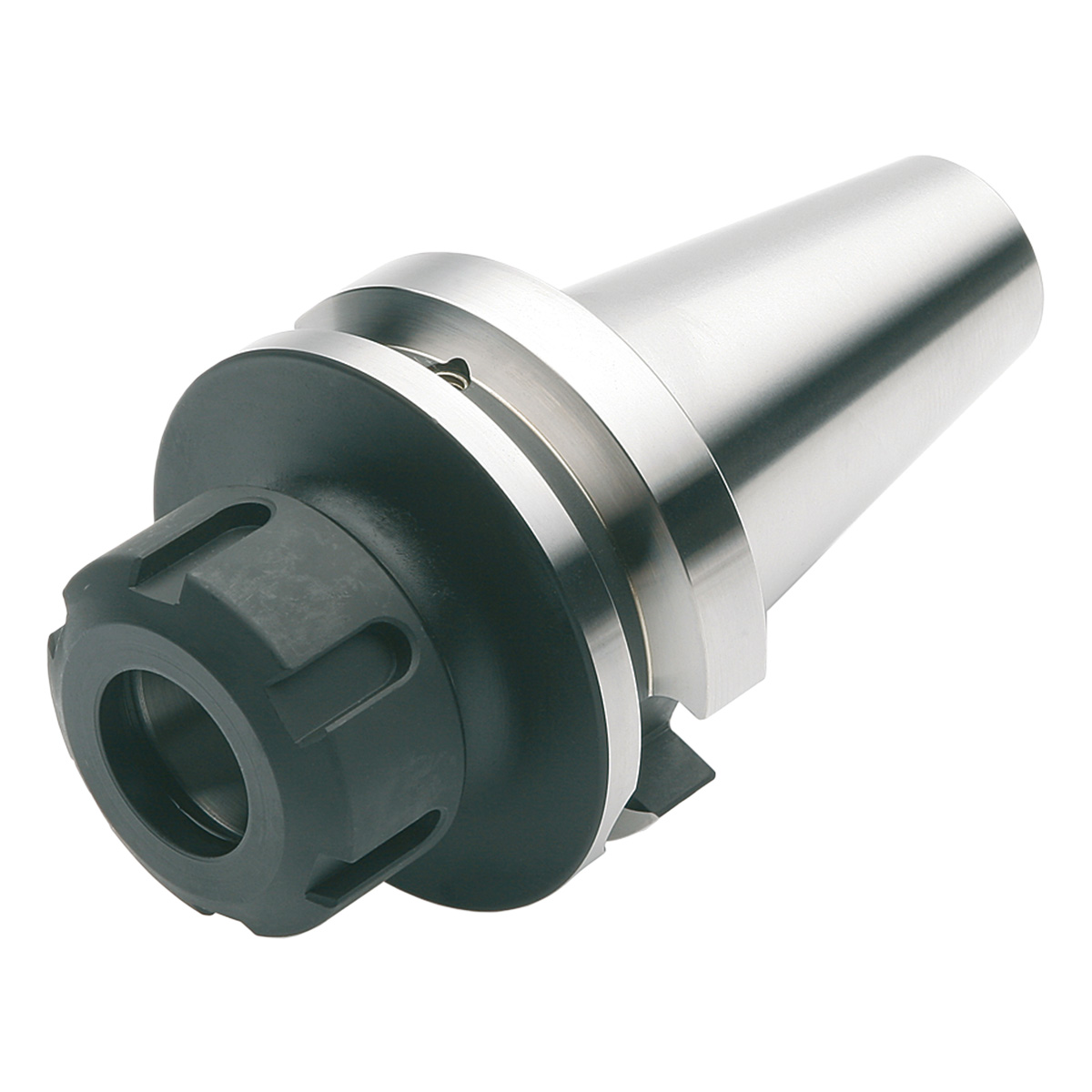

Produktbild Spannfutter BT 30-1/10-100 ER16 MAS/BT
Produktbild Spannfutter BT 30-1/10-100 ER16 MAS/BT

ER-Spannzangenfutter BT 30 – 1/10 – 100 | ER 16 ISO 7388-2 JD [JIS B 6339 AD]

Categories: BT 30 (Spannfutter ER (JIS B 6339 (MAS 403 BT) - [ISO 7388-2])), MAS BT (ISO 7388-2), Spannfutter ER (JIS B 6339 (MAS 403 BT) - [ISO 7388-2]), Steilkegel - Werkzeugaufnahmen
A-Mass in mm: 100
Aussendurchmesser Spannmutter in mm: 32
Kegelgrösse: BT30
Schnittstelle: SK
Spannzange Systemgrösse: ER 16

Sofort lieferbar: 262 Stück

CHF 74.00 exkl. MwSt.

Eigenschaften

Typ:426E
ADINTMS:ISO 7388-2 (MAS-BT)
ADINTWS:ISO 15488 (DIN 6499) ER
Auswuchtgüte:G2,5 25.000 1/min
CNSC:JD (AD)
DCONWS:
Spann-Ø, nominal, werkst.seitig		1 - 10

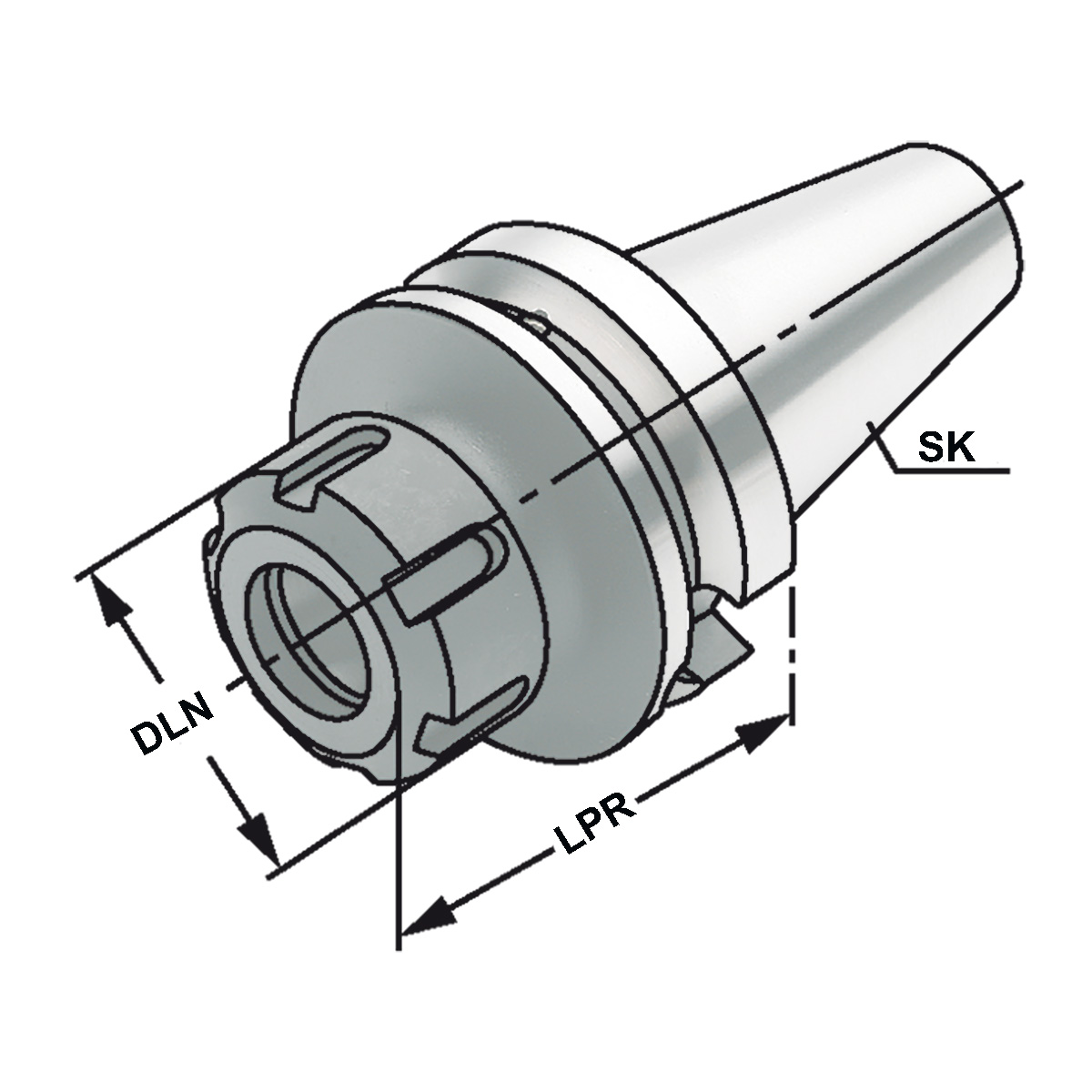

DLN:
Außendurchmesser Spannmutter		32
LPR:
A-Mass		100
Rundlauf:< 3µm
SK:BT 30
THID:
Gewindebezeichnung, innen		M10 x 1,5

Beschreibung

Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen.

Lieferumfang:
Mit gewuchteter Spannmutter

  • Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
  • Spezifisch, verzugsarm gehärtet
  • Oberflächenhärte HRC 58~60
  • Härtetiefe 0,8mm~0,9mm
  • Kegelwinkeltoleranz < AT 3 nach DIN 2080
  • Oberflächenrauhigkeit Ra < 0,4 µm
  • Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
  • Alle Funktionsflächen feinbearbeitet

Zusätzliche Informationen

Gewicht 0.7 kg
