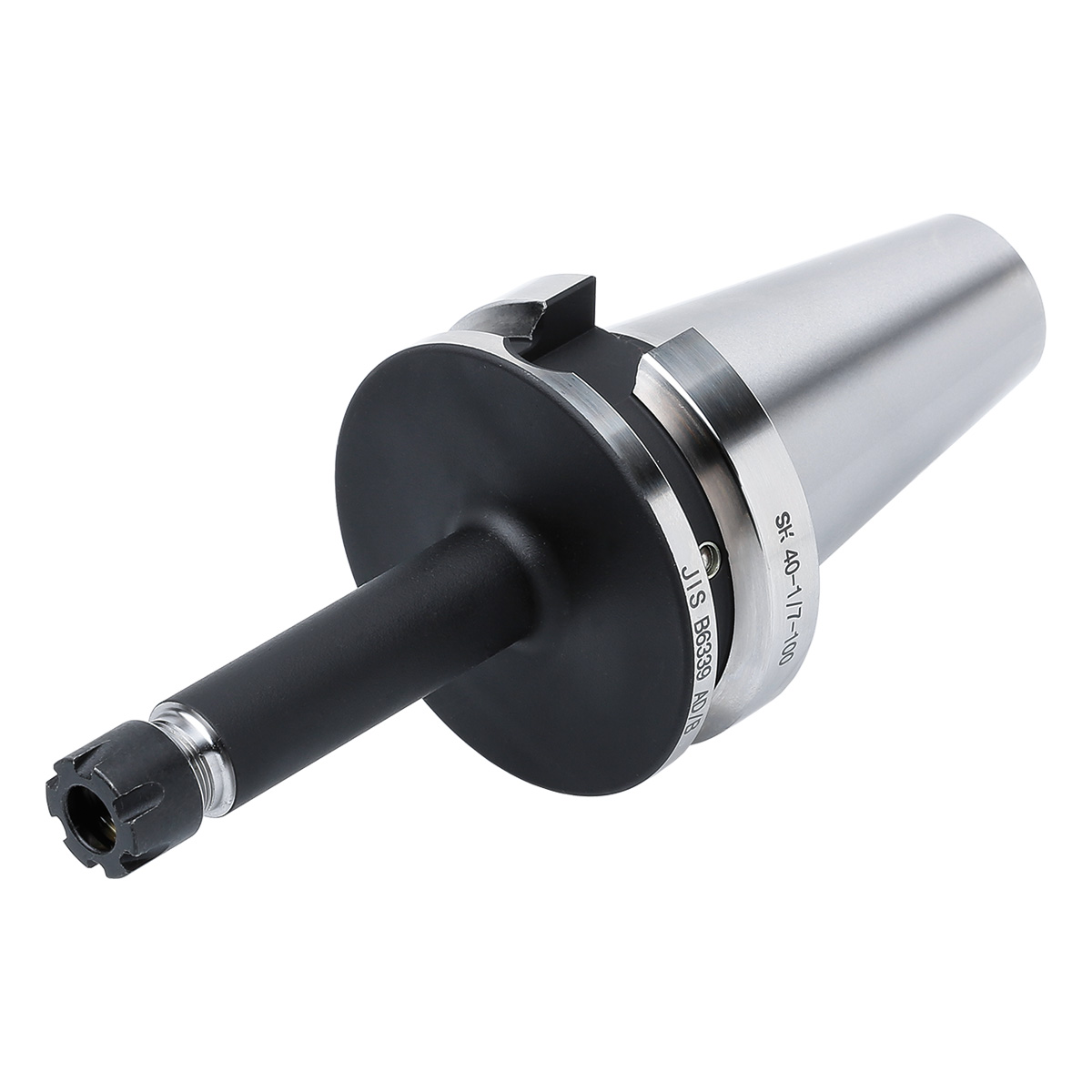

Spannfutter BT 40-1/7-100 | ER 11 | Mini MAS-BT
Artikel Nr.: 506403
ER-Spannzangenfutter BT 40 – 1/7 – 100 | ER 11 | Mini ~ ISO 7388-2 JD/JF [JIS B 6339 AD/B] | DC DUAL CONTACT | mit Plananlage
Categories: MAS BT Plananlage (ISO 7388-2), Spannfutter ER "Mini" (Doppelkontakt BT [ISO 7388-2]), Steilkegel - Werkzeugaufnahmen
A-Mass in mm: 100
Aussendurchmesser Spannmutter in mm: 16
Chip Bohrung: Ja
Kegelgrösse: BT40
Plananlage: Ja
Schnittstelle: SK
Spannzange Systemgrösse: ER 11
Sofort lieferbar: 41 Stück
Eigenschaften
| Typ: | 4008E |
| ADINTMS: | ISO 7388-1 (DIN 69871) |
| ADINTWS: | ISO 15488 (DIN 6499) ER |
| Auswuchtgüte: | G2,5 25.000 1/min |
| CNSC: | AD/AF (AD/B) |

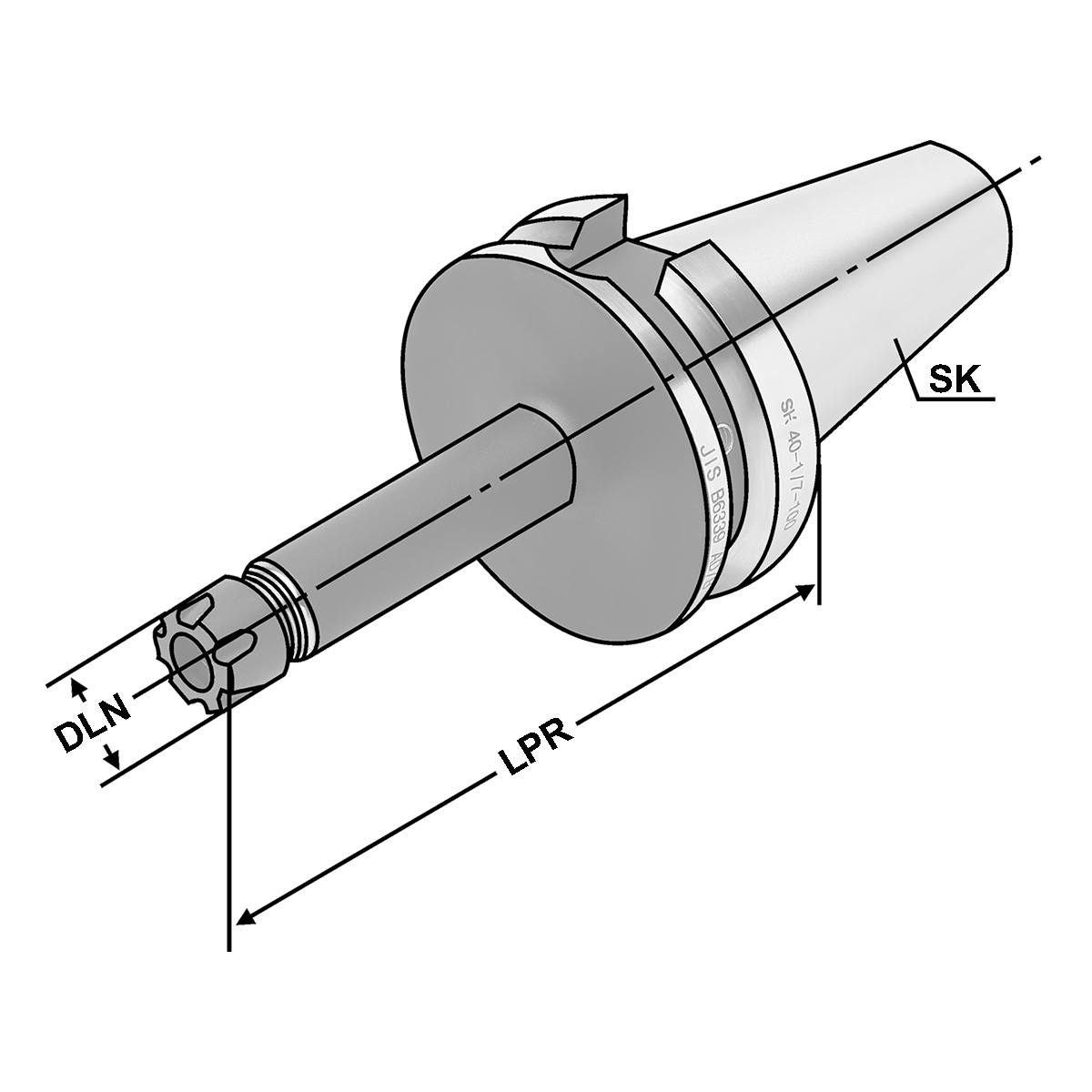

| DCONWS: Spann-Ø, nominal, werkst.seitig | 1 - 7 |
| DCP: | Ja |
| DCPS: | D10/H4,5 |
| DLN: Außendurchmesser Spannmutter | 16 |
| LPR: A-Mass | 100 |
| Rundlauf: | < 3µm |
| SK: | BT 40 Plananlage |
| THID: Gewindebezeichnung, innen | M8 x 1,25 |
Beschreibung
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen.
Lieferumfang:
Mit ER-Mini-Mutter
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 1 kg |
|---|
