Spannfutter BT 40-2/20-100 ER32 MAS/BT

Artikel Nr.: 506421

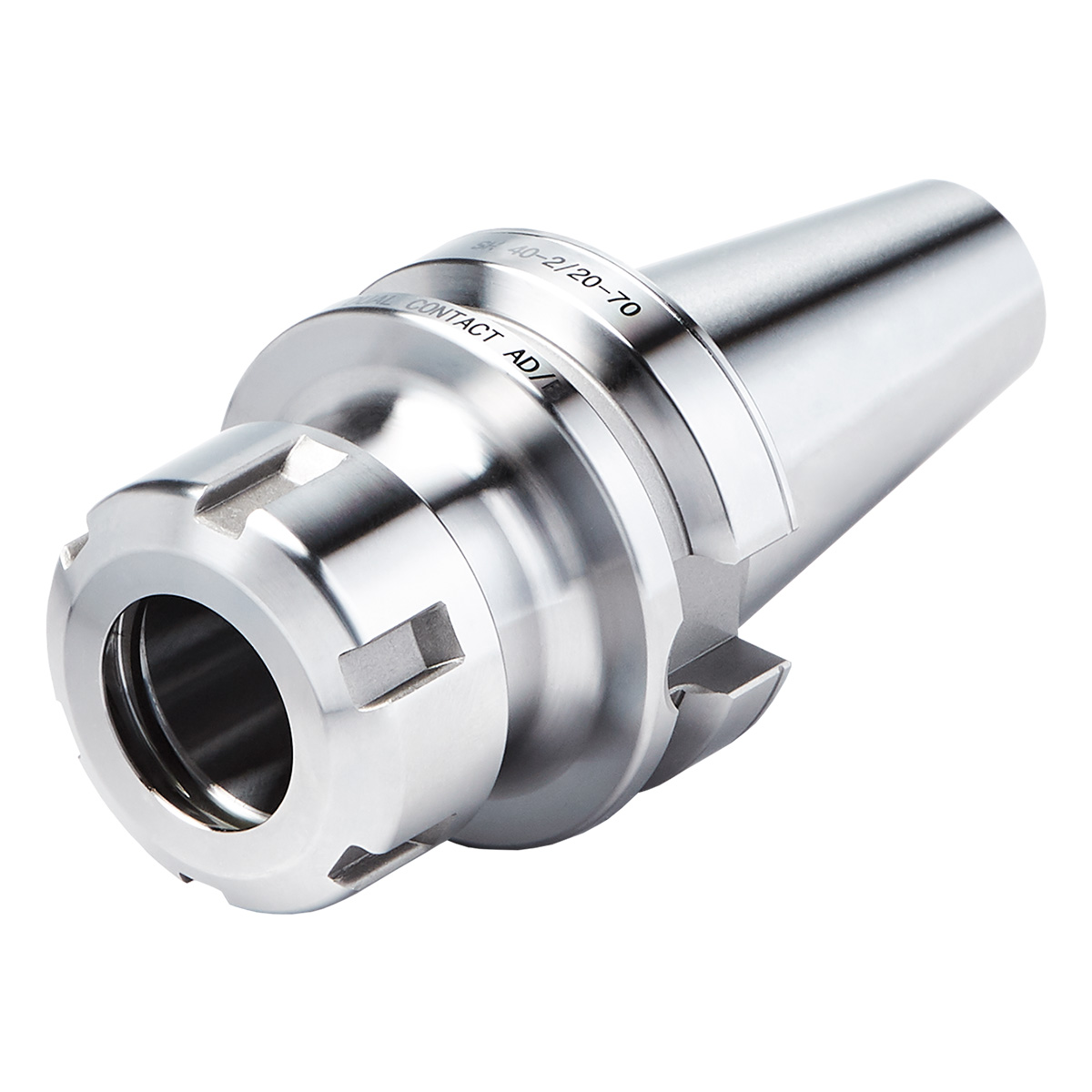

Produktbild Spannfutter BT 40-2/20-100 ER32 MAS/BT
Produktbild Spannfutter BT 40-2/20-100 ER32 MAS/BT

ER-Spannzangenfutter BT 40 – 2/20 – 100 | ER 32 ~ ISO 7388-2 JD/JF [JIS B 6339 AD/B] | DC DUAL CONTACT | mit Plananlage

Categories: DC BT 40 (Spannfutter ER (Doppelkontakt BT [ISO 7388-2])), MAS BT Plananlage (ISO 7388-2), Spannfutter ER (Doppelkontakt BT [ISO 7388-2]), Steilkegel - Werkzeugaufnahmen
A-Mass in mm: 100
Aussendurchmesser Spannmutter in mm: 50
Kegelgrösse: BT40
Plananlage: Ja
Schnittstelle: SK

Sofort lieferbar: 219 Stück

CHF 114.00 exkl. MwSt.

Eigenschaften

Typ:470E
ADINTMS:DUAL CONTACT ~ISO 7388-2
ADINTWS:ISO 15488 (DIN 6499) ER
Auswuchtgüte:G2,5 25.000 1/min
CNSC:JD/JF (AD/B)

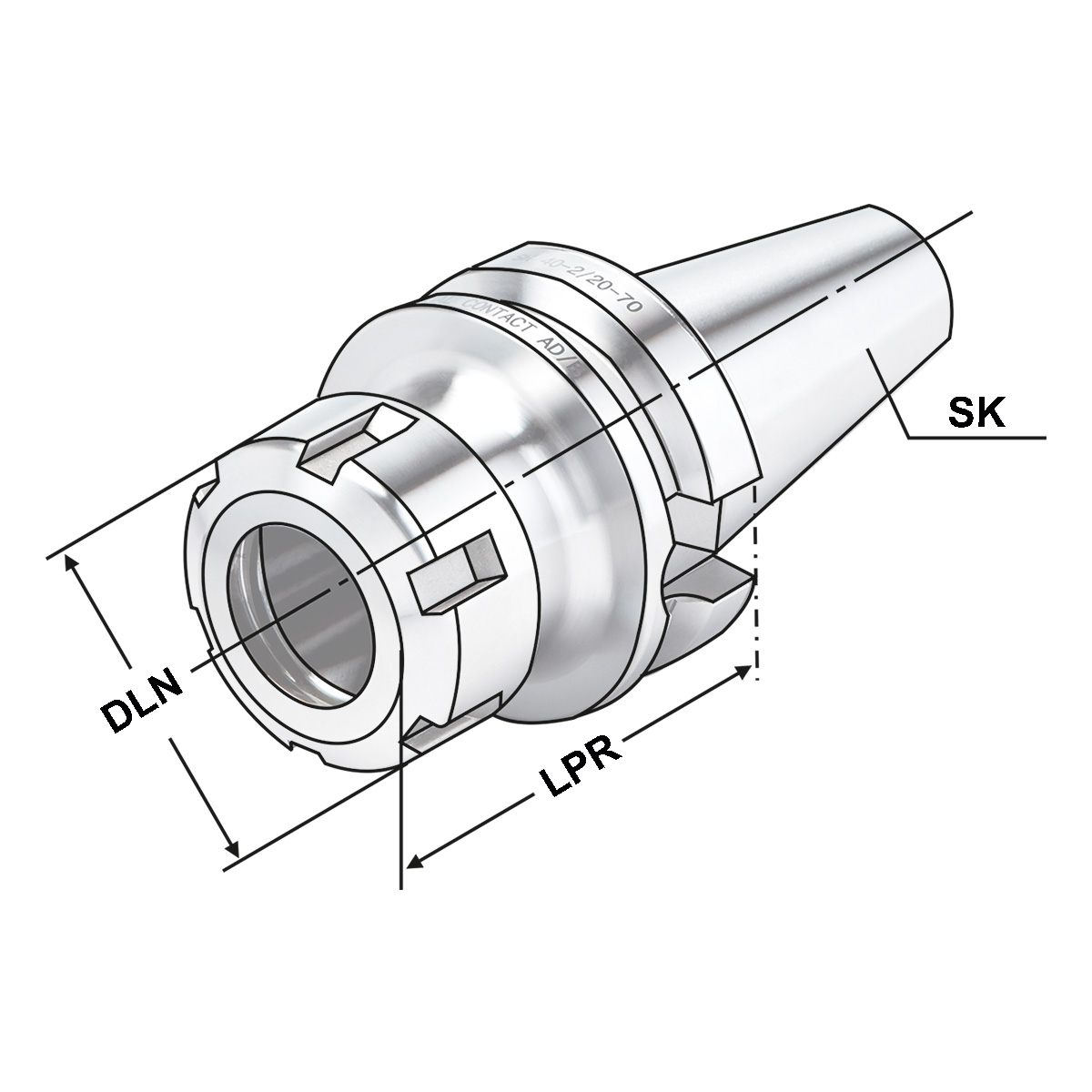

DCONWS:
Spann-Ø, nominal, werkst.seitig		2 - 20
DLN:
Außendurchmesser Spannmutter		50
LPR:
A-Mass		100
Rundlauf:< 3µm
THID:
Gewindebezeichnung, innen		M16 x 2,0

Beschreibung

Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen.

Lieferumfang:
Mit gewuchteter Spannmutter

  • Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
  • Spezifisch, verzugsarm gehärtet
  • Oberflächenhärte HRC 58~60
  • Härtetiefe 0,8mm~0,9mm
  • Kegelwinkeltoleranz < AT 3 nach DIN 2080
  • Oberflächenrauhigkeit Ra < 0,4 µm
  • Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
  • Alle Funktionsflächen feinbearbeitet

Zusätzliche Informationen

Gewicht 1.5 kg
