Spannfutter BT 40-3/26-160 ER40 MAS-BT

Artikel Nr.: 506425

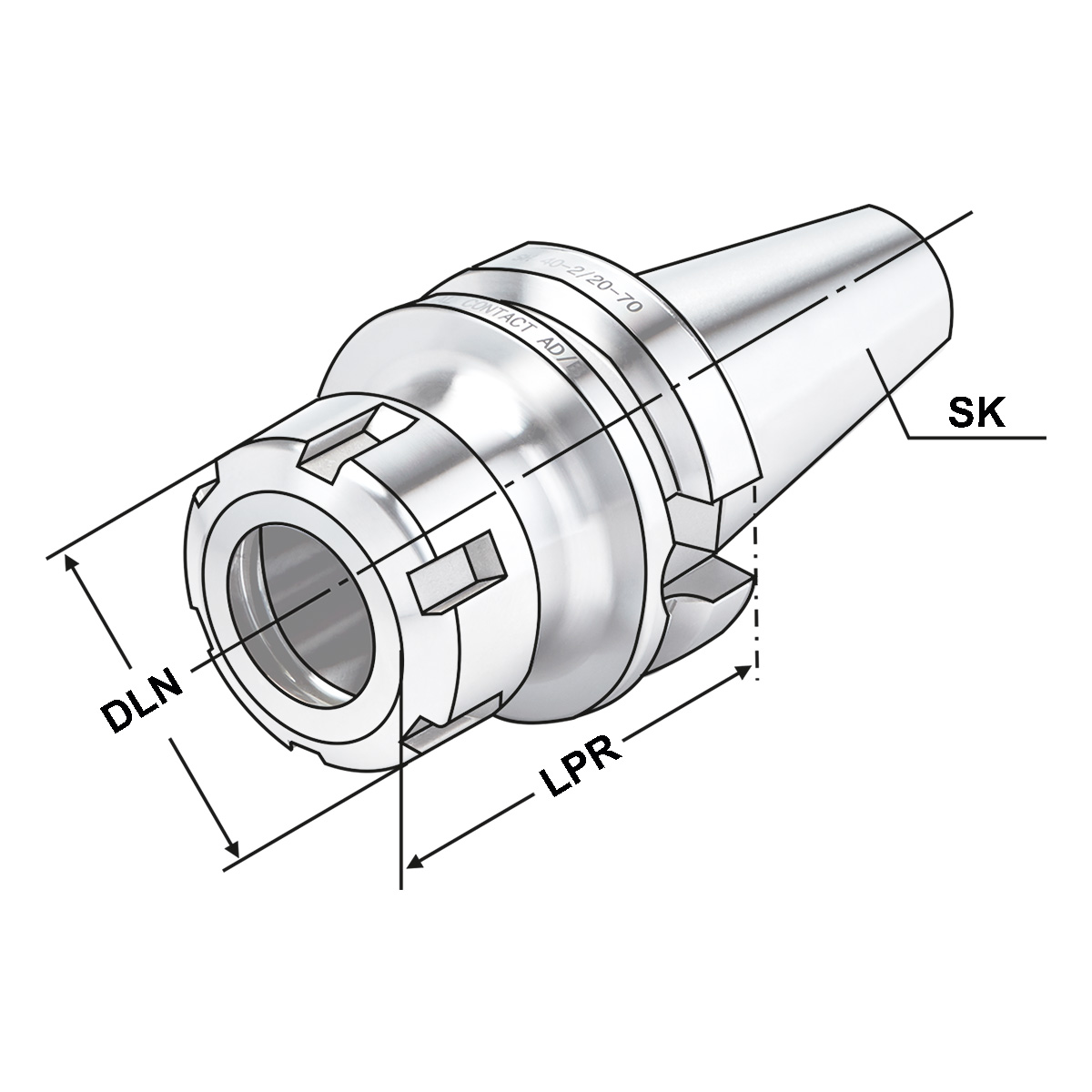

Produktbild Spannfutter BT 40-3/26-160 ER40 MAS-BT

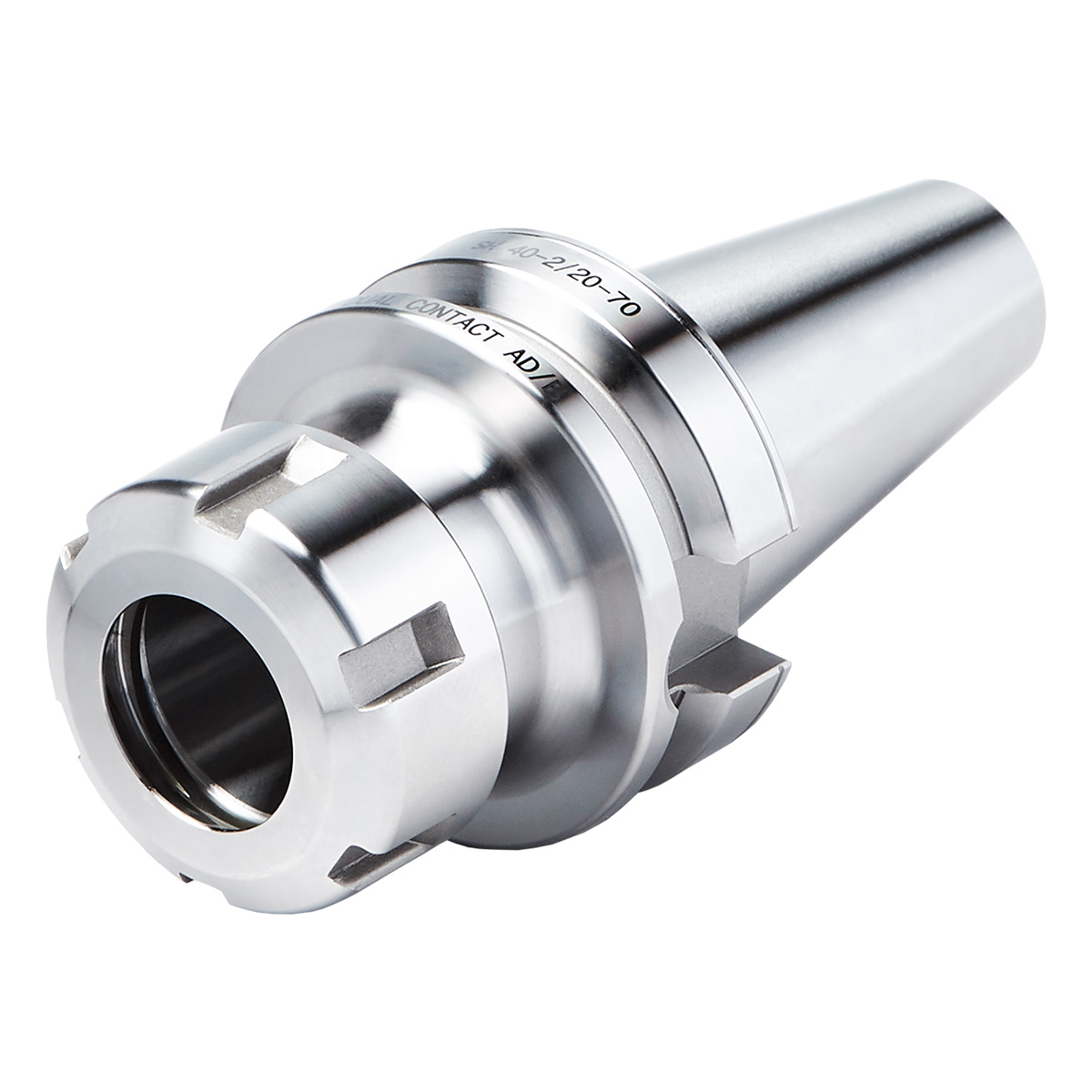

Produktbild Spannfutter BT 40-3/26-160 ER40 MAS-BT

ER-Spannzangenfutter BT 40 – 3/26 – 160 | ER 40 ~ ISO 7388-2 JD/JF [JIS B 6339 AD/B] | DC DUAL CONTACT | mit Plananlage

Categories: DC BT 40 (Spannfutter ER (Doppelkontakt BT [ISO 7388-2])), MAS BT Plananlage (ISO 7388-2), Spannfutter ER (Doppelkontakt BT [ISO 7388-2]), Steilkegel - Werkzeugaufnahmen
A-Mass in mm: 160
Aussendurchmesser Spannmutter in mm: 63
Kegelgrösse: BT40
Plananlage: Ja
Schnittstelle: SK

Sofort lieferbar: 87 Stück

CHF 211.00 exkl. MwSt.

Eigenschaften

Typ:472E
ADINTMS:DUAL CONTACT ~ISO 7388-2
ADINTWS:ISO 15488 (DIN 6499) ER
Auswuchtgüte:G2,5 25.000 1/min
CNSC:JD/JF (AD/B)
DCONWS:
Spann-Ø, nominal, werkst.seitig		3 - 26
DLN:
Außendurchmesser Spannmutter		63
LPR:
A-Mass		160
Rundlauf:< 3µm
THID:
Gewindebezeichnung, innen		M16 x 2,0

Beschreibung

Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen.

Lieferumfang:
Mit gewuchteter Spannmutter

  • Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
  • Spezifisch, verzugsarm gehärtet
  • Oberflächenhärte HRC 58~60
  • Härtetiefe 0,8mm~0,9mm
  • Kegelwinkeltoleranz < AT 3 nach DIN 2080
  • Oberflächenrauhigkeit Ra < 0,4 µm
  • Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
  • Alle Funktionsflächen feinbearbeitet

Zusätzliche Informationen

Gewicht 2 kg
