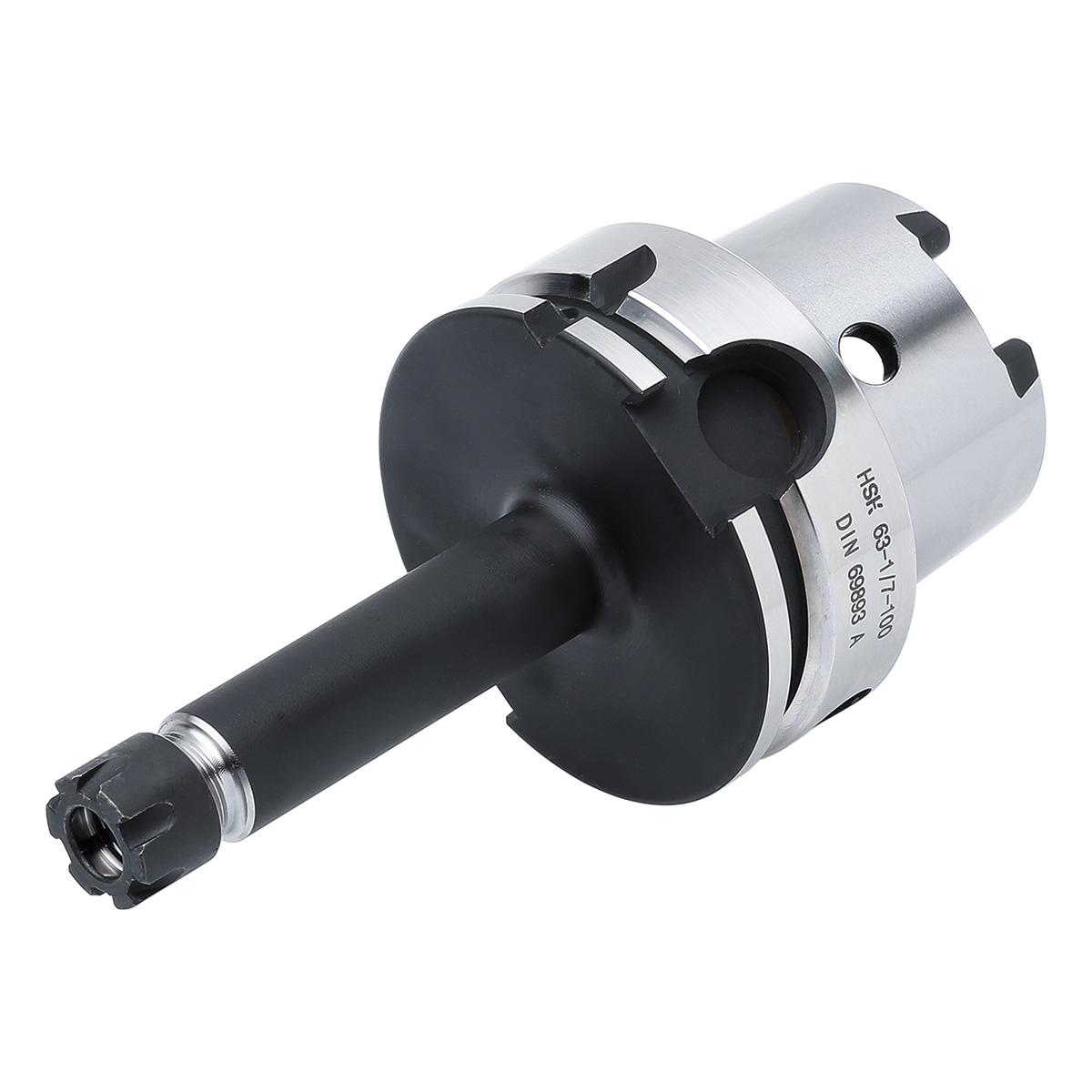

Spannfutter HSK 100-1/10-100|ER16|Mini
Artikel Nr.: 505088
ER-Spannzangenfutter HSK 100 – 1/10 – 100 | ER 16 | Mini ISO 12164 [DIN 69893] | HSK-A
Categories: Hohlschaftkegel - Werkzeugaufnahmen, HSK-A (ISO 12164), HSK-A 100 (Spannfutter ER "Mini" (ISO 12164 (HSK-A))), Spannfutter ER "Mini" (ISO 12164 (HSK-A))
A-Mass in mm: 100
Aussendurchmesser Spannmutter in mm: 22
Kegelgrösse: HSK-A 100
Schnittstelle: HSK
Spannzange Systemgrösse: ER 16
Sofort lieferbar: 4 Stück
Eigenschaften
| Typ: | 426E |
| ADINTMS: | ISO 12164 (HSK-A) |
| ADINTWS: | ISO 15488 (DIN 6499) ER |
| Auswuchtgüte: | G2,5 25.000 1/min |
| DCONWS: Spann-Ø, nominal, werkst.seitig | 1 - 10 |
| DCP: | Ja |
| DCPS: | D10/H4,5 |

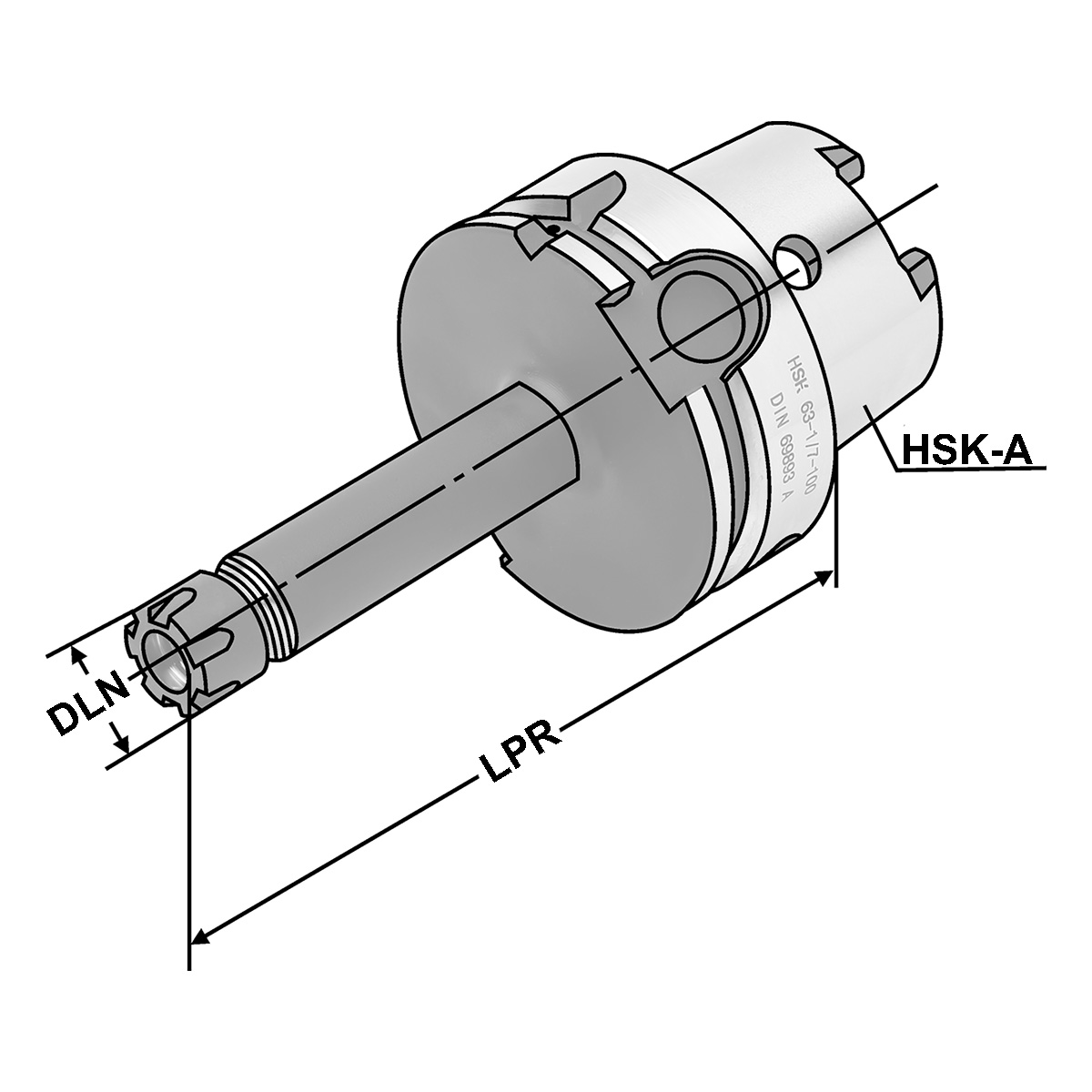

| DLN: Außendurchmesser Spannmutter | 22 |
| HSK: | HSK-A 100 |
| LPR: A-Mass | 100 |
| max. Rundlaufabweichung: | < 3µm |
| THID: Gewindebezeichnung, innen | 7/16-20 UNF |
Beschreibung
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen.
Lieferumfang:
Mit gewuchteter Spannmutter
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 2.3 kg |
|---|
