Spannfutter HSK 63-1/10-100 ER16 DIN 69893-F

Artikel Nr.: 506751

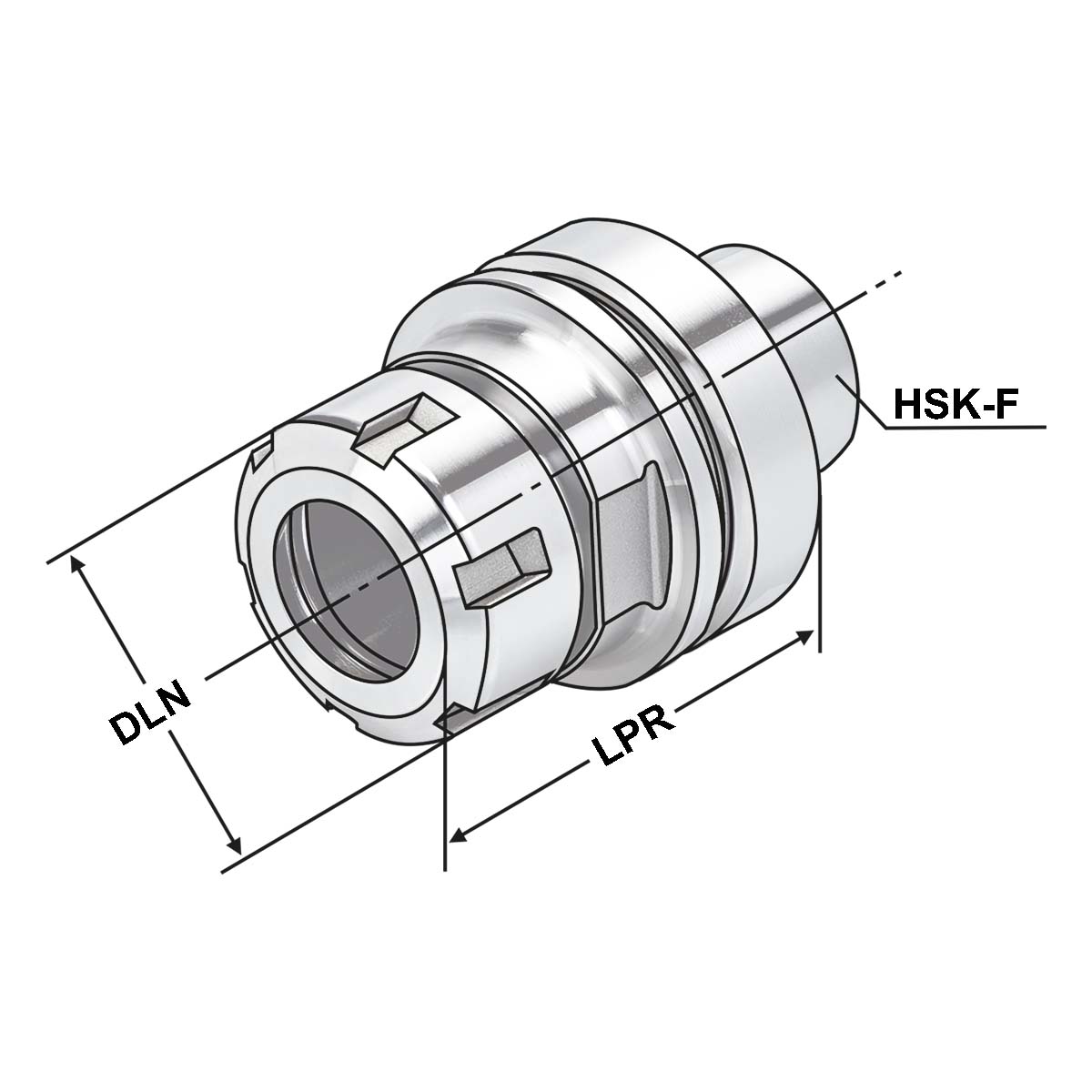

Produktbild Spannfutter HSK 63-1/10-100 ER16 DIN 69893-F

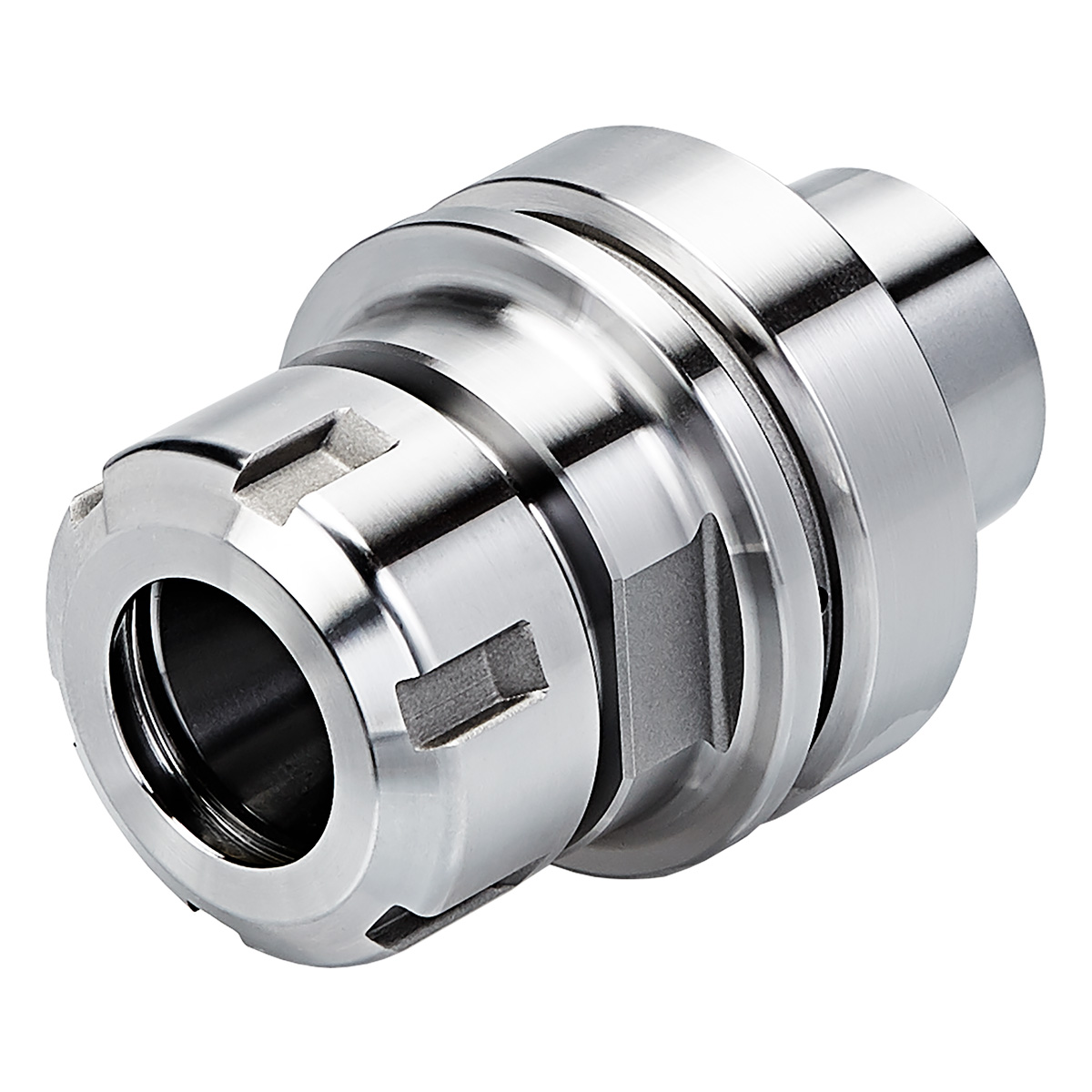

Produktbild Spannfutter HSK 63-1/10-100 ER16 DIN 69893-F

ER-Spannzangenfutter HSK 63 – 1/10 – 100 | ER16 DIN 69893-6 | HSK-F

Categories: Hohlschaftkegel - Werkzeugaufnahmen, HSK-F (DIN 69893-6), Spannfutter ER (DIN 69893-6 (HSK F))
A-Mass in mm: 100
Aussendurchmesser Spannmutter in mm: 32
Kegelgrösse: HSK-F 63
Schnittstelle: HSK

Sofort lieferbar: 108 Stück

CHF 100.00 exkl. MwSt.

Eigenschaften

Typ:426E
Rundlauf:< 3µm
ADINTMS:DIN 69893-6 (HSK-F)
ADINTWS:ISO 15488 (DIN 6499) ER
Auswuchtgüte:G2,5 25.000 1/min
DCONWS:
Spann-Ø, nominal, werkst.seitig		1 - 10
DLN:
Außendurchmesser Spannmutter		32
HSK:HSK-F 63
LPR:
A-Mass		100
DRVS:
Schlüsselweite		28
THID:
Gewindebezeichnung, innen		7/16 x 20UN - 13mm

Beschreibung

Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen.

Lieferumfang:
Mit gewuchteter Spannmutter

  • Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
  • Spezifisch, verzugsarm gehärtet
  • Oberflächenhärte HRC 58~60
  • Härtetiefe 0,8mm~0,9mm
  • Oberflächenrauhigkeit Ra < 0,4 µm
  • Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
  • Alle Funktionsflächen feinbearbeitet

Zusätzliche Informationen

Gewicht 1.1 kg
