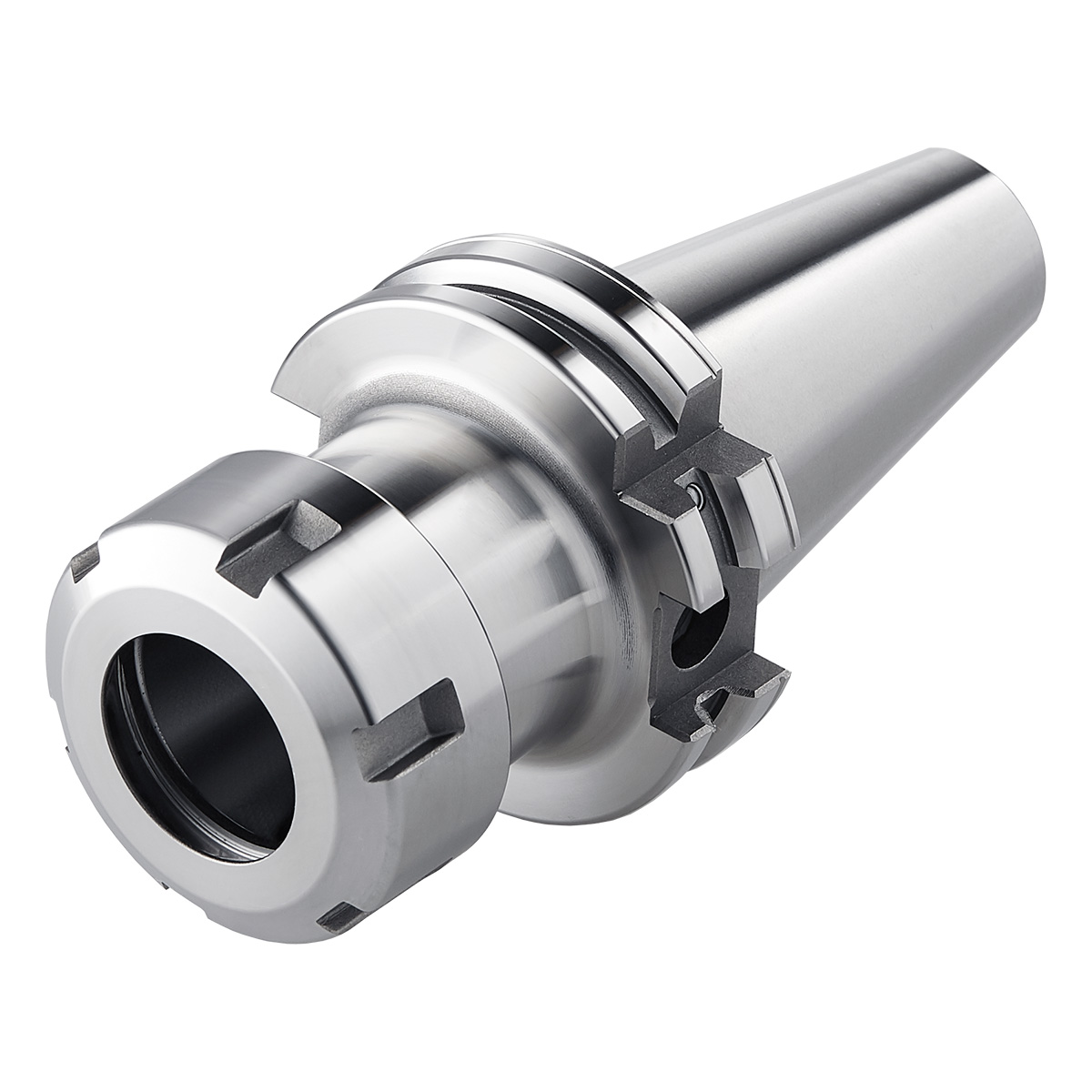

Spannfutter SK 40-1/10-100 ER16 | SK-DC | AD/AF
Artikel Nr.: 506284
ER-Spannzangenfutter SK 40 – 1/10 – 100 | ER 16 ~ ISO 7388-1 AD/AF [DIN 69871 AD/B] | DC DUAL CONTACT | mit Plananlage
Categories: SK Plananlage (ISO 7388-1), Spannfutter ER (Doppelkontakt DIN [ISO 7388-1]), Steilkegel - Werkzeugaufnahmen
A-Mass in mm: 100
Aussendurchmesser Spannmutter in mm: 32
Kegelgrösse: SK40
Plananlage: Ja
Schnittstelle: SK
Sofort lieferbar: 260 Stück
Eigenschaften
| Typ: | 426E |
| ADINTMS: | DUAL CONTACT ~ISO 7388-1 |
| ADINTWS: | ISO 15488 (DIN 6499) ER |
| Auswuchtgüte: | G2,5 25.000 1/min |
| CNSC: | AD/AF (AD/B) |
| DCONWS: Spann-Ø, nominal, werkst.seitig | 1 - 10 |
| DCP: | Ja |
| DCPS: | D10/H4,5 |

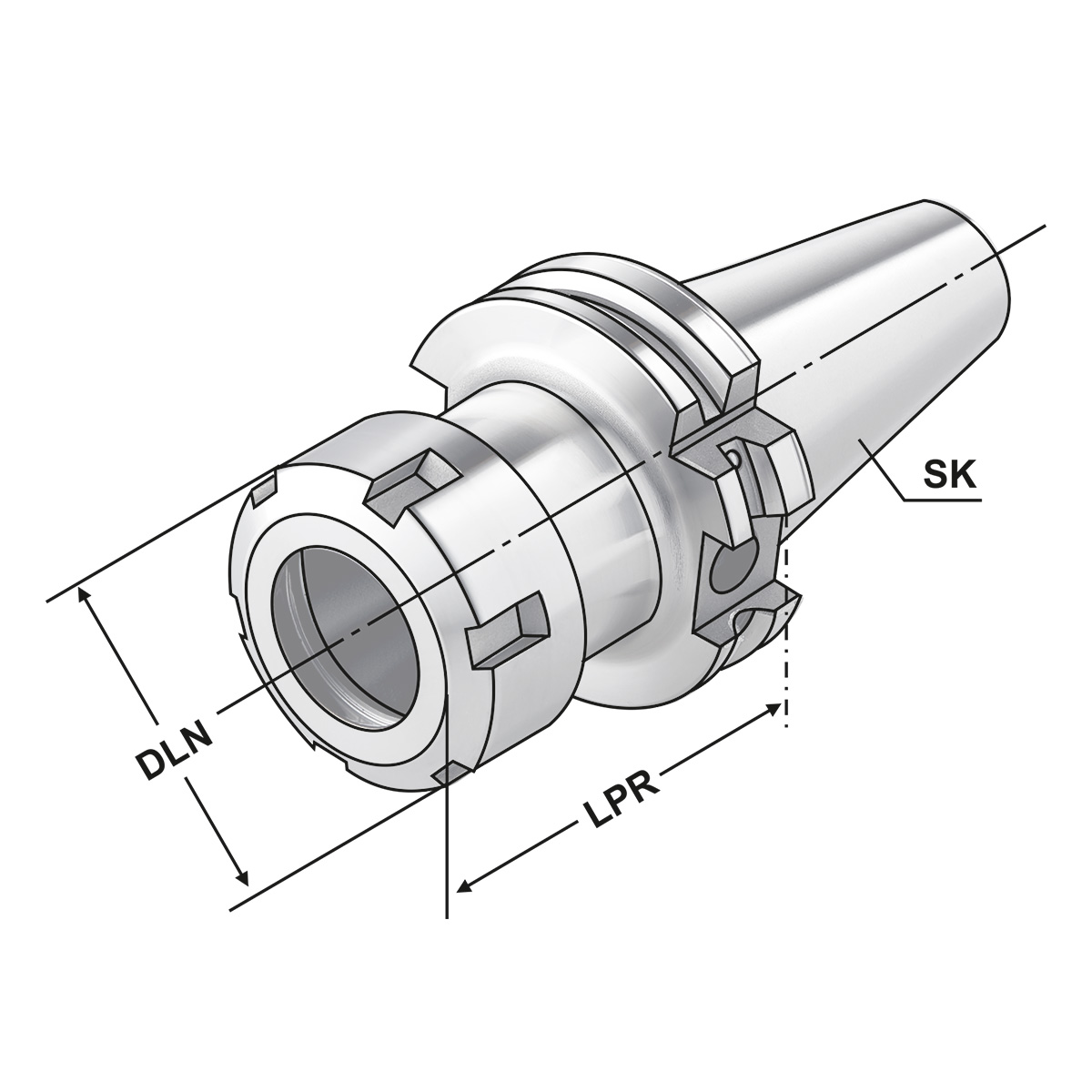

| DLN: Außendurchmesser Spannmutter | 32 |
| LPR: A-Mass | 100 |
| Rundlauf: | < 3µm |
| SK: | SK-DC 40 |
| THID: Gewindebezeichnung, innen | M10x1,5 |
Beschreibung
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen.
Lieferumfang:
Mit gewuchteter Spannmutter
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 1.2 kg |
|---|
