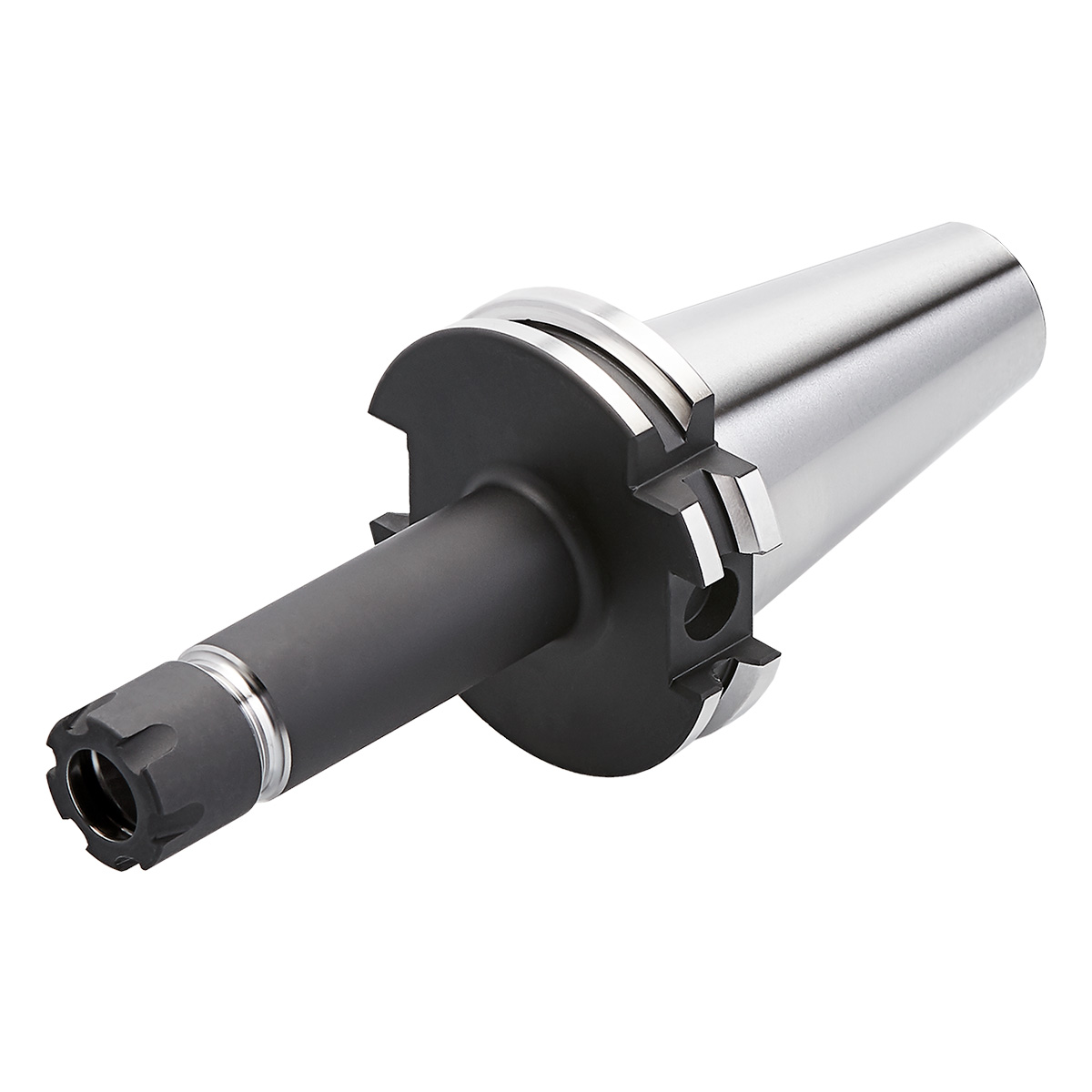

Spannfutter SK 40-2/16-70 ER25 – Mini
Artikel Nr.: 502161
ER-Spannzangenfutter SK 40 – 2/16 – 70 | ER 25 | Mini ISO 7388-1 AD/AF [DIN 69871 AD/B] mit Minimutter
Categories: SK (ISO 7388-1), SK 40 (Spannfutter ER "Mini" (DIN 69871 [ISO 7388-1])), Spannfutter ER "Mini" (DIN 69871 [ISO 7388-1]), Steilkegel - Werkzeugaufnahmen
A-Mass in mm: 70
Aussendurchmesser Spannmutter in mm: 35
Chip Bohrung: Ja
Kegelgrösse: SK40
Schnittstelle: SK
Spannzange Systemgrösse: ER 25
Sofort lieferbar: 125 Stück
Eigenschaften
| Typ: | 430E |
| ADINTMS: | ISO 7388-1 (DIN 69871) |
| ADINTWS: | ISO 15488 (DIN 6499) ER |
| Auswuchtgüte: | G2,5 25.000 1/min |
| CNSC: | AD/AF (AD/B) |

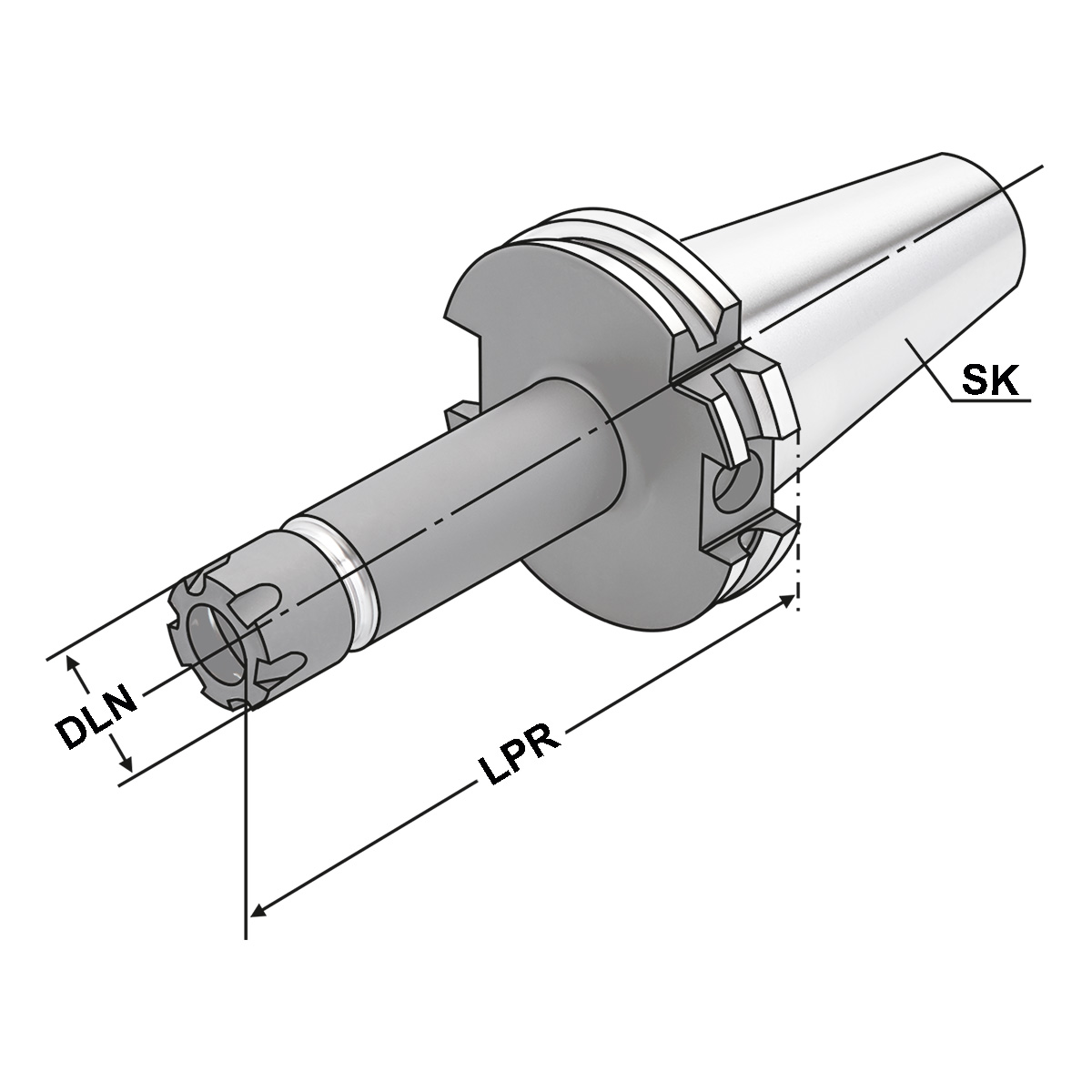

| DCONWS: Spann-Ø, nominal, werkst.seitig | 2 - 16 |
| DCP: | Ja |
| DCPS: | D10/H4,5 |
| DLN: Außendurchmesser Spannmutter | 35 |
| LPR: A-Mass | 70 |
| Rundlauf: | < 3µm |
| SK: | SK 40 |
| THID: Gewindebezeichnung, innen | 11/16-16 UN |
Beschreibung
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen.
Lieferumfang:
Mit ER-Mini-Mutter
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 1.2 kg |
|---|
