Spannfutter SK 40-2/20-160 ER32 | SK-DC | AD/AF
Artikel Nr.: 506291

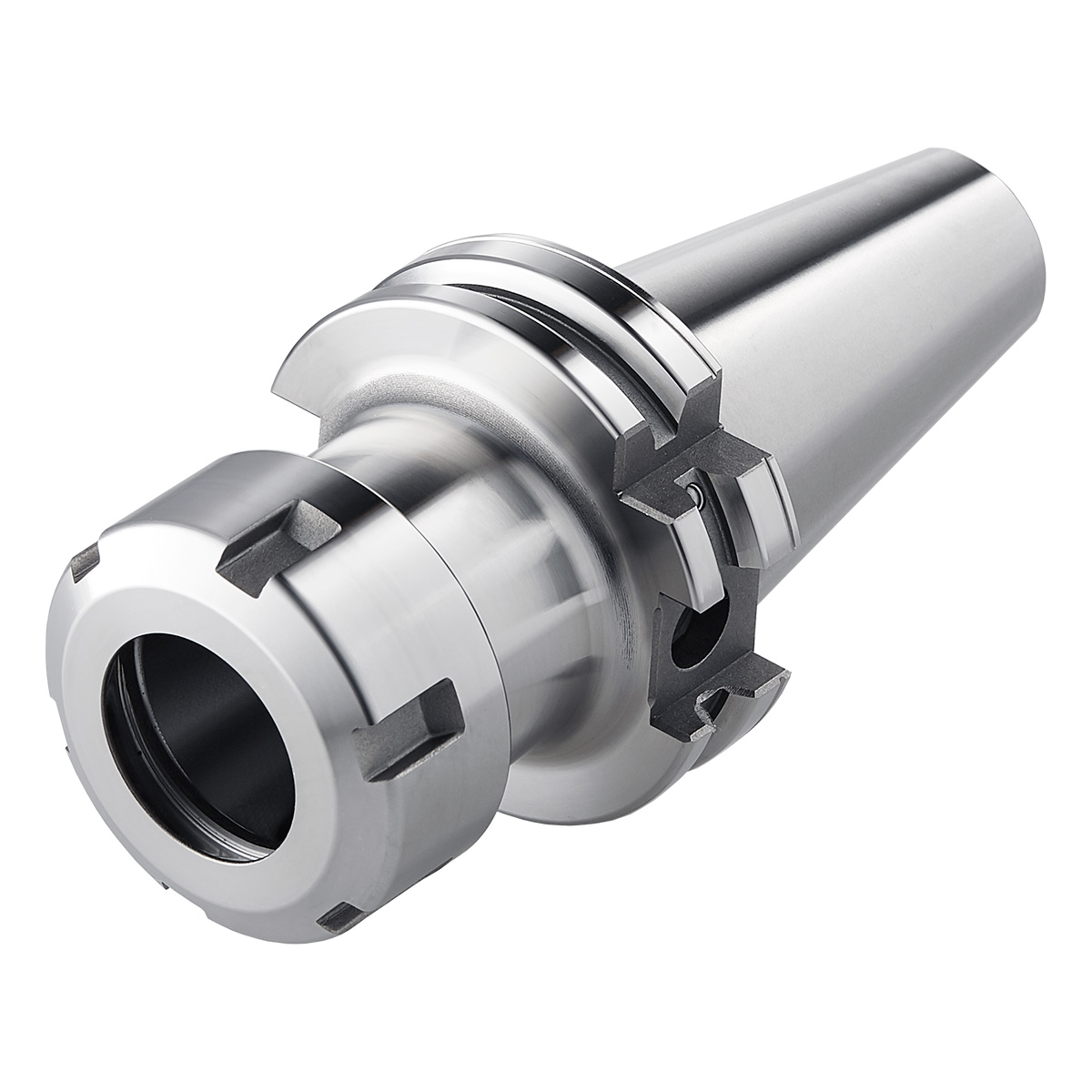

ER-Spannzangenfutter SK 40 – 2/20 – 160 | ER 32 ~ ISO 7388-1 AD/AF [DIN 69871 AD/B] | DC DUAL CONTACT | mit Plananlage
Categories: SK Plananlage (ISO 7388-1), Spannfutter ER (Doppelkontakt DIN [ISO 7388-1]), Steilkegel - Werkzeugaufnahmen
A-Mass in mm: 160
Aussendurchmesser Spannmutter in mm: 50
Kegelgrösse: SK40
Plananlage: Ja
Schnittstelle: SK
Sofort lieferbar: 139 Stück
Eigenschaften
| Typ: | 470E |
| ADINTMS: | DUAL CONTACT ~ISO 7388-1 |
| ADINTWS: | ISO 15488 (DIN 6499) ER |
| Auswuchtgüte: | G2,5 25.000 1/min |
| CNSC: | AD/AF (AD/B) |

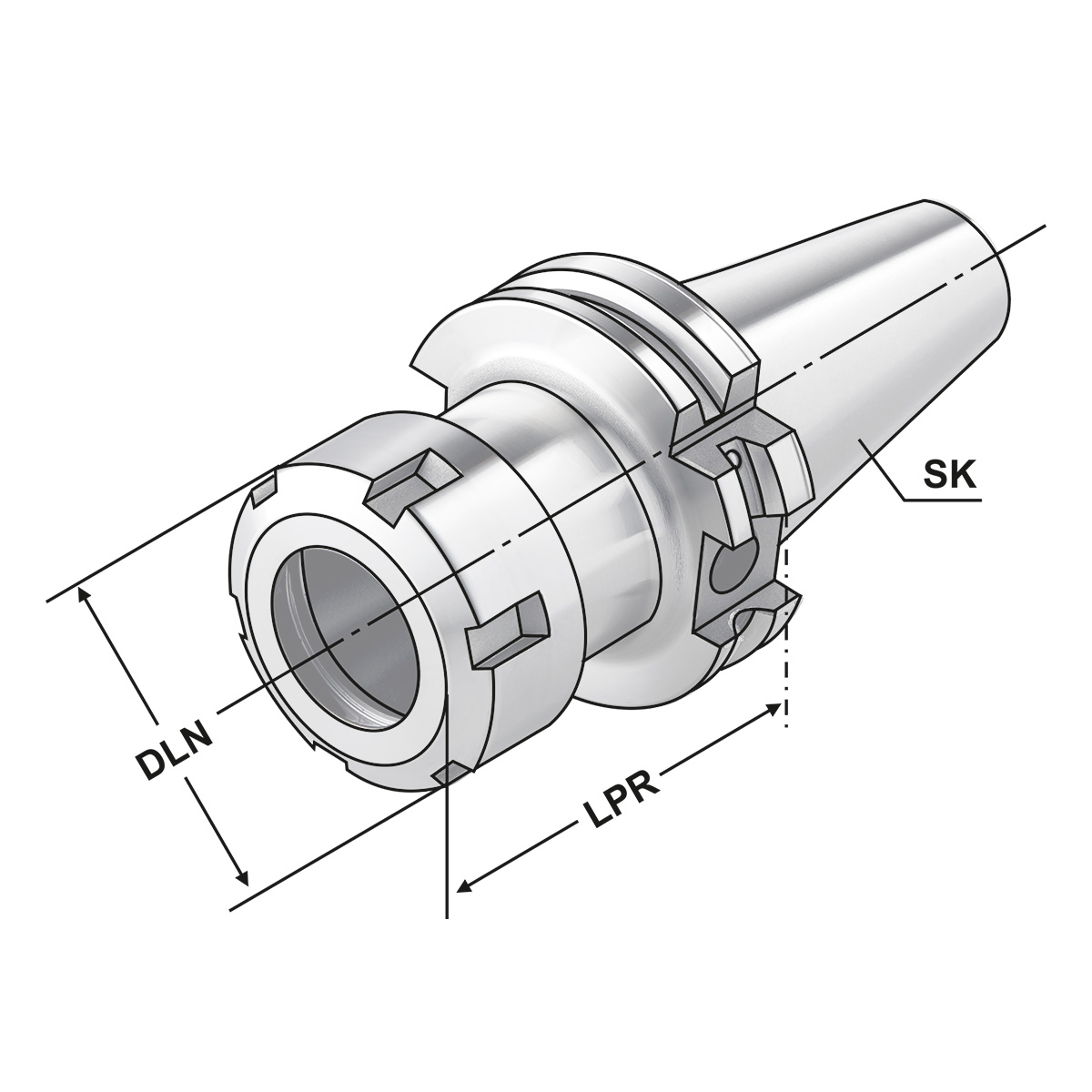

| DCONWS: Spann-Ø, nominal, werkst.seitig | 2 - 20 |
| DCP: | Ja |
| DCPS: | D10/H4,5 |
| DLN: Außendurchmesser Spannmutter | 50 |
| LPR: A-Mass | 160 |
| Rundlauf: | < 3µm |
| SK: | SK-DC 40 |
| THID: Gewindebezeichnung, innen | M16x2,0 |
Beschreibung
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen.
Lieferumfang:
Mit gewuchteter Spannmutter
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 2 kg |
|---|
