Spannfutter SK 40-2/20-70 ER32 DIN 69871 AD/B

Artikel Nr.: 502180

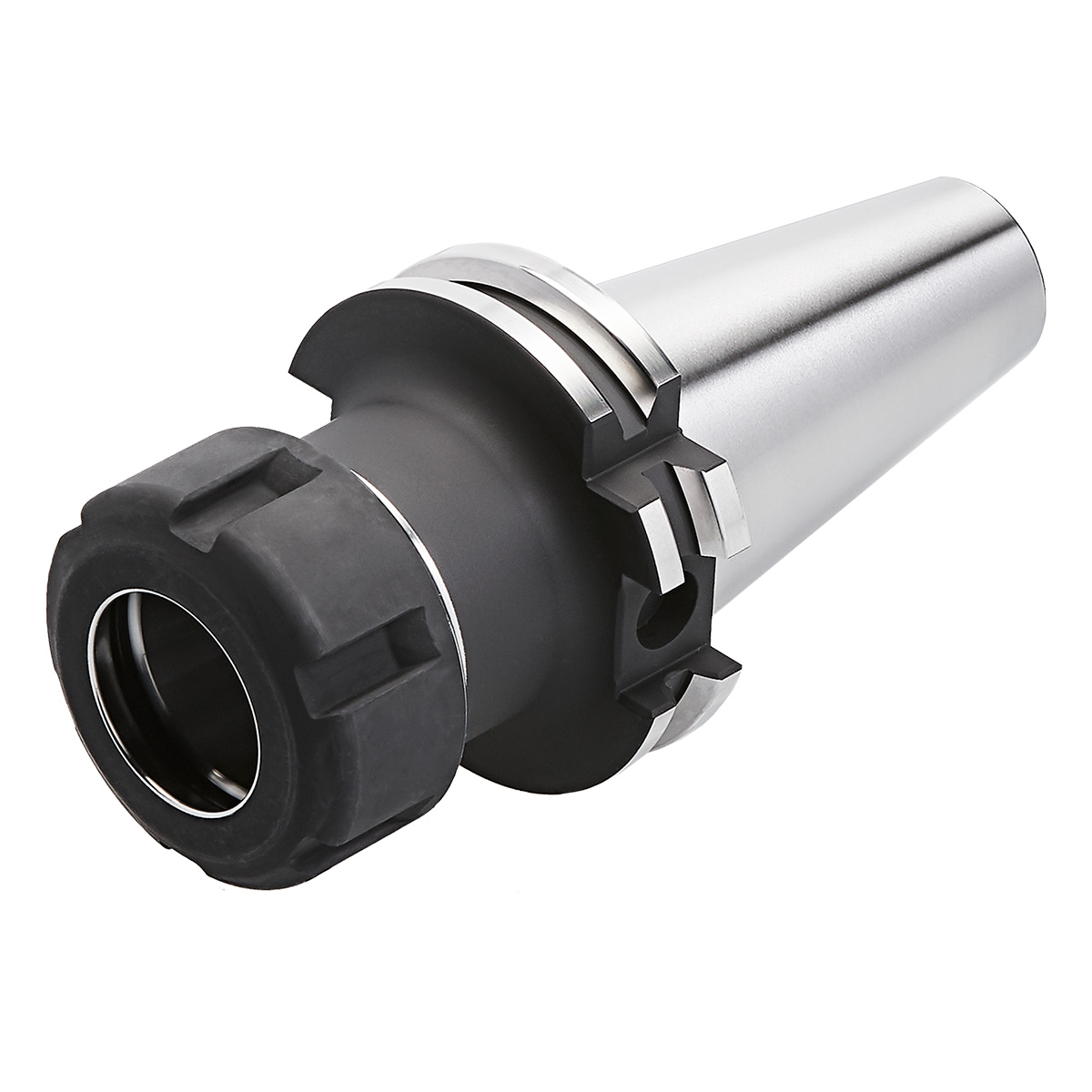

Produktbild Spannfutter SK 40-2/20-70 ER32 DIN 69871 AD/B
Produktbild Spannfutter SK 40-2/20-70 ER32 DIN 69871 AD/B

ER-Spannzangenfutter SK 40 – 2/20 – 70 | ER 32 ISO 7388-1 AD/AF [DIN 69871 AD/B]

Categories: SK (ISO 7388-1), SK 40 - AD/B (Spannfutter ER (DIN 69871 [ISO 7388-1])), Spannfutter ER (DIN 69871 [ISO 7388-1]), Steilkegel - Werkzeugaufnahmen
A-Mass in mm: 70
Aussendurchmesser Spannmutter in mm: 50
Chip Bohrung: Ja
Kegelgrösse: SK40
Schnittstelle: SK
Spannzange Systemgrösse: ER 32

Sofort lieferbar: 1177 Stück

CHF 56.00 exkl. MwSt.

Eigenschaften

Typ:470E
ADINTMS:ISO 7388-1 (DIN 69871)
ADINTWS:ISO 15488 (DIN 6499) ER
Auswuchtgüte:G2,5 25.000 1/min
CNSC:AD/AF (AD/B)
DCONWS:
Spann-Ø, nominal, werkst.seitig		2 - 20
DCP:Ja
DCPS:D10/H4,5

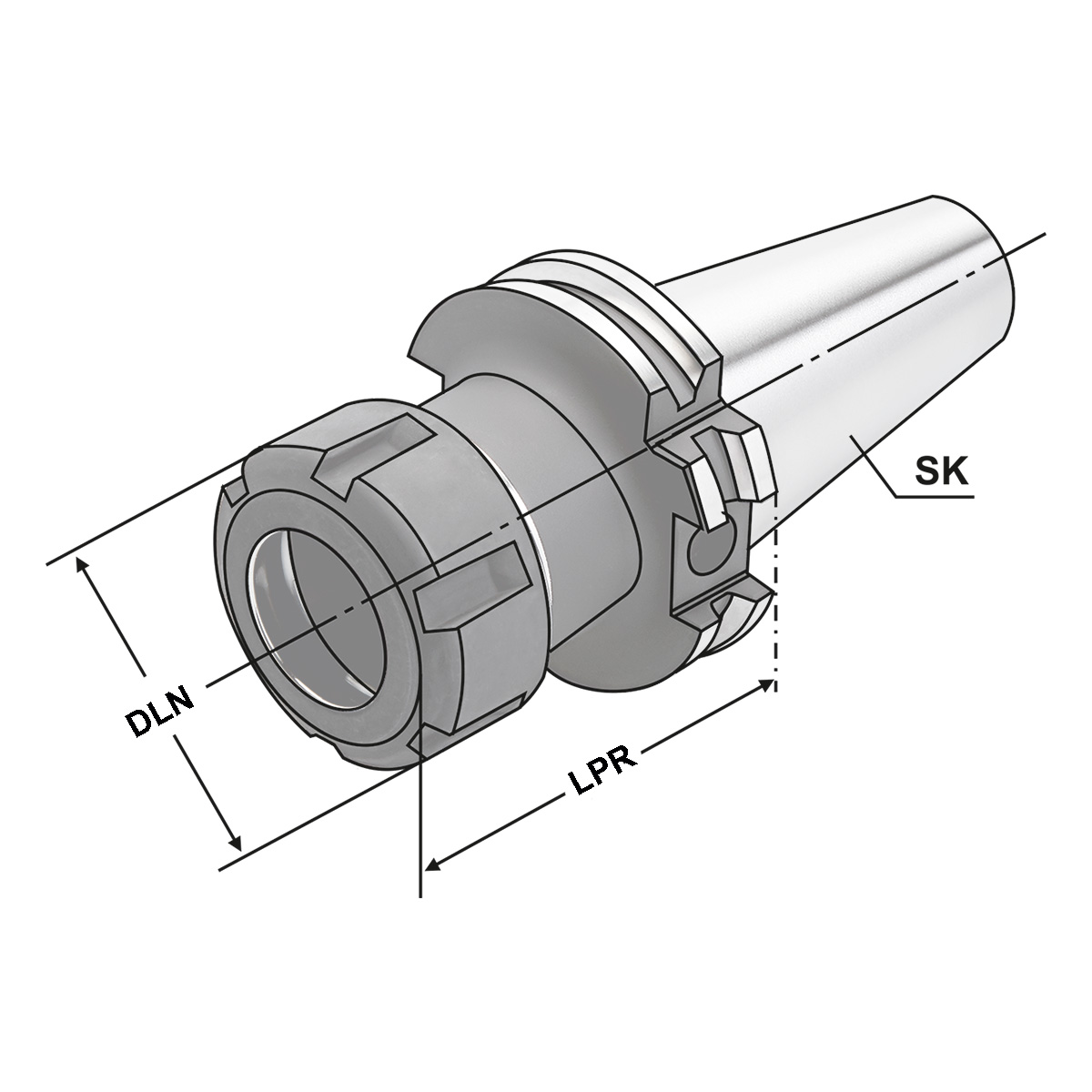

DLN:
Außendurchmesser Spannmutter		50
LPR:
A-Mass		70
Rundlauf:< 3µm
SK:SK 40
THID:
Gewindebezeichnung, innen		M16 x 2,0

Beschreibung

Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen.

Lieferumfang:
Mit gewuchteter Spannmutter

  • Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
  • Spezifisch, verzugsarm gehärtet
  • Oberflächenhärte HRC 58~60
  • Härtetiefe 0,8mm~0,9mm
  • Kegelwinkeltoleranz < AT 3 nach DIN 2080
  • Oberflächenrauhigkeit Ra < 0,4 µm
  • Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
  • Alle Funktionsflächen feinbearbeitet

Zusätzliche Informationen

Gewicht 1.2 kg
