Spannfutter SK 40-3/26-160 ER40 | SK-DC | AD/AF

Artikel Nr.: 506294

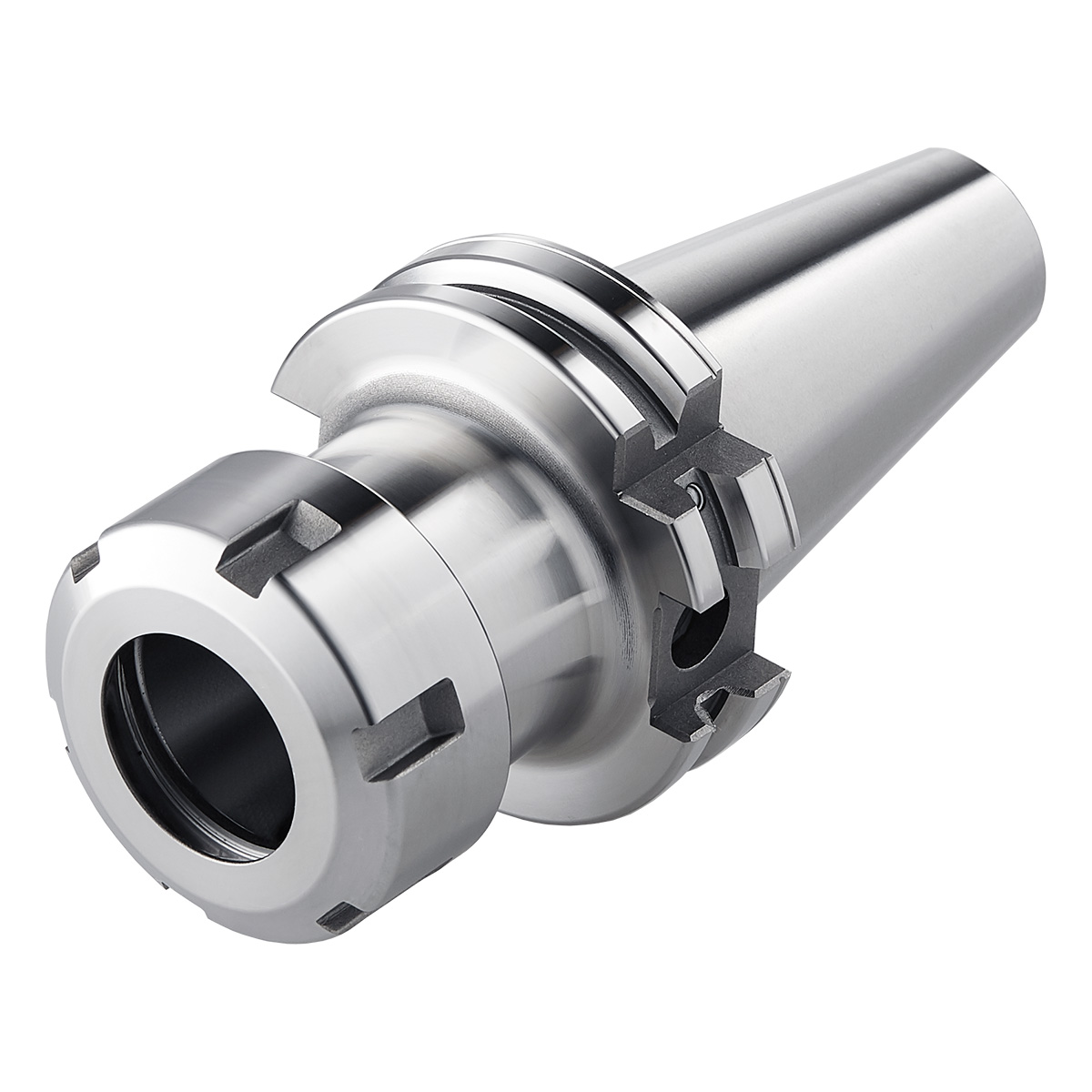

Produktbild Spannfutter SK 40-3/26-160 ER40 | SK-DC | AD/AF
Produktbild Spannfutter SK 40-3/26-160 ER40 | SK-DC | AD/AF

ER-Spannzangenfutter SK 40 – 3/26 – 160 | ER 40 ~ ISO 7388-1 AD/AF [DIN 69871 AD/B] | DC DUAL CONTACT | mit Plananlage

Categories: SK Plananlage (ISO 7388-1), Spannfutter ER (Doppelkontakt DIN [ISO 7388-1]), Steilkegel - Werkzeugaufnahmen
A-Mass in mm: 160
Aussendurchmesser Spannmutter in mm: 63
Kegelgrösse: SK40
Plananlage: Ja
Schnittstelle: SK

Sofort lieferbar: 45 Stück

CHF 192.60 exkl. MwSt.

Eigenschaften

Typ:472E
ADINTMS:DUAL CONTACT ~ISO 7388-1
ADINTWS:ISO 15488 (DIN 6499) ER
Auswuchtgüte:G2,5 25.000 1/min
CNSC:AD/AF (AD/B)
DCONWS:
Spann-Ø, nominal, werkst.seitig		3 - 26
DCP:Ja
DCPS:D10/H4,5

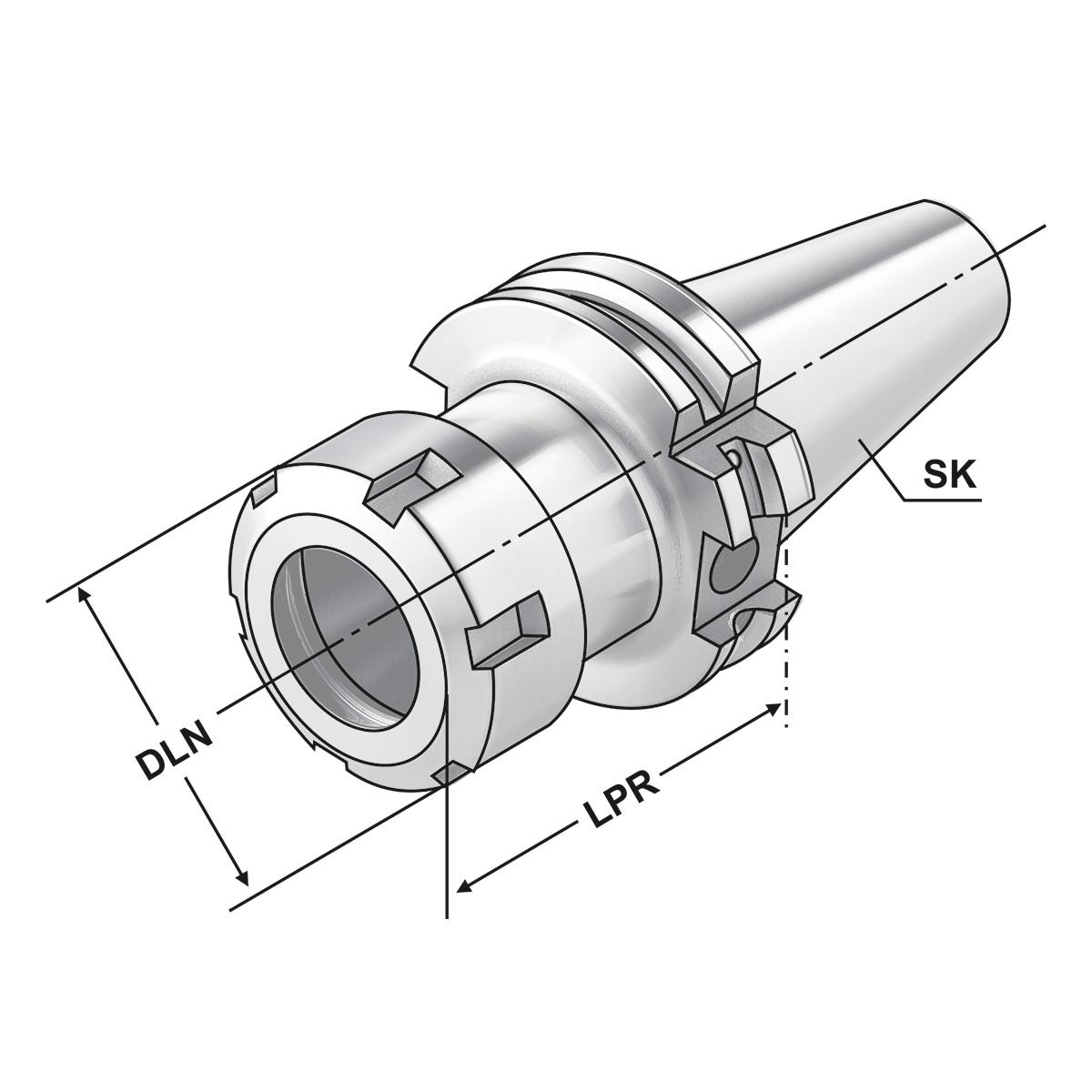

DLN:
Außendurchmesser Spannmutter		63
LPR:
A-Mass		160
Rundlauf:< 3µm
SK:SK-DC 40
THID:
Gewindebezeichnung, innen		M16x2,0

Beschreibung

Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen.

Lieferumfang:
Mit gewuchteter Spannmutter

  • Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
  • Spezifisch, verzugsarm gehärtet
  • Oberflächenhärte HRC 58~60
  • Härtetiefe 0,8mm~0,9mm
  • Kegelwinkeltoleranz < AT 3 nach DIN 2080
  • Oberflächenrauhigkeit Ra < 0,4 µm
  • Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
  • Alle Funktionsflächen feinbearbeitet

Zusätzliche Informationen

Gewicht 2.6 kg
