Spannfutter SK 50-1/10-200 ER16 DIN 69871 AD/B

Artikel Nr.: 504156

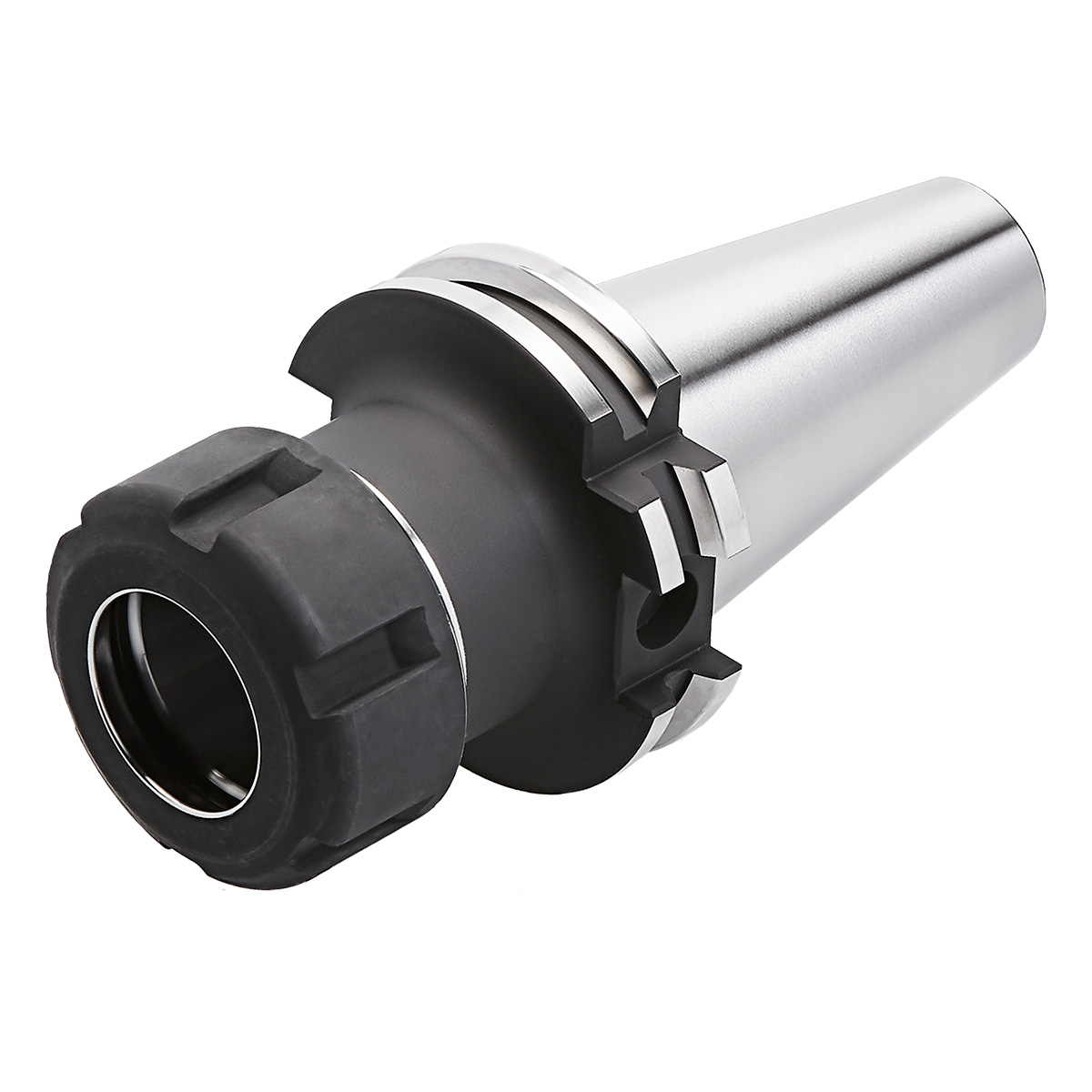

Produktbild Spannfutter SK 50-1/10-200 ER16 DIN 69871 AD/B
Produktbild Spannfutter SK 50-1/10-200 ER16 DIN 69871 AD/B

ER-Spannzangenfutter SK 50 – 1/10 – 200 | ER 16 ISO 7388-1 AD/AF [DIN 69871 AD/B]

Categories: SK (ISO 7388-1), SK 50 (Spannfutter ER (DIN 69871 [ISO 7388-1])), Spannfutter ER (DIN 69871 [ISO 7388-1]), Steilkegel - Werkzeugaufnahmen
A-Mass in mm: 200
Aussendurchmesser Spannmutter in mm: 32
Chip Bohrung: Ja
Kegelgrösse: SK50
Schnittstelle: SK
Spannzange Systemgrösse: ER 16

Sofort lieferbar: 44 Stück

CHF 193.00 exkl. MwSt.

Eigenschaften

Typ:426E
ADINTMS:ISO 7388-1 (DIN 69871)
ADINTWS:ISO 15488 (DIN 6499) ER
Auswuchtgüte:G2,5 25.000 1/min
CNSC:AD/AF (AD/B)
DCONWS:
Spann-Ø, nominal, werkst.seitig		1 - 10
DCP:Ja
DCPS:D10/H4,5

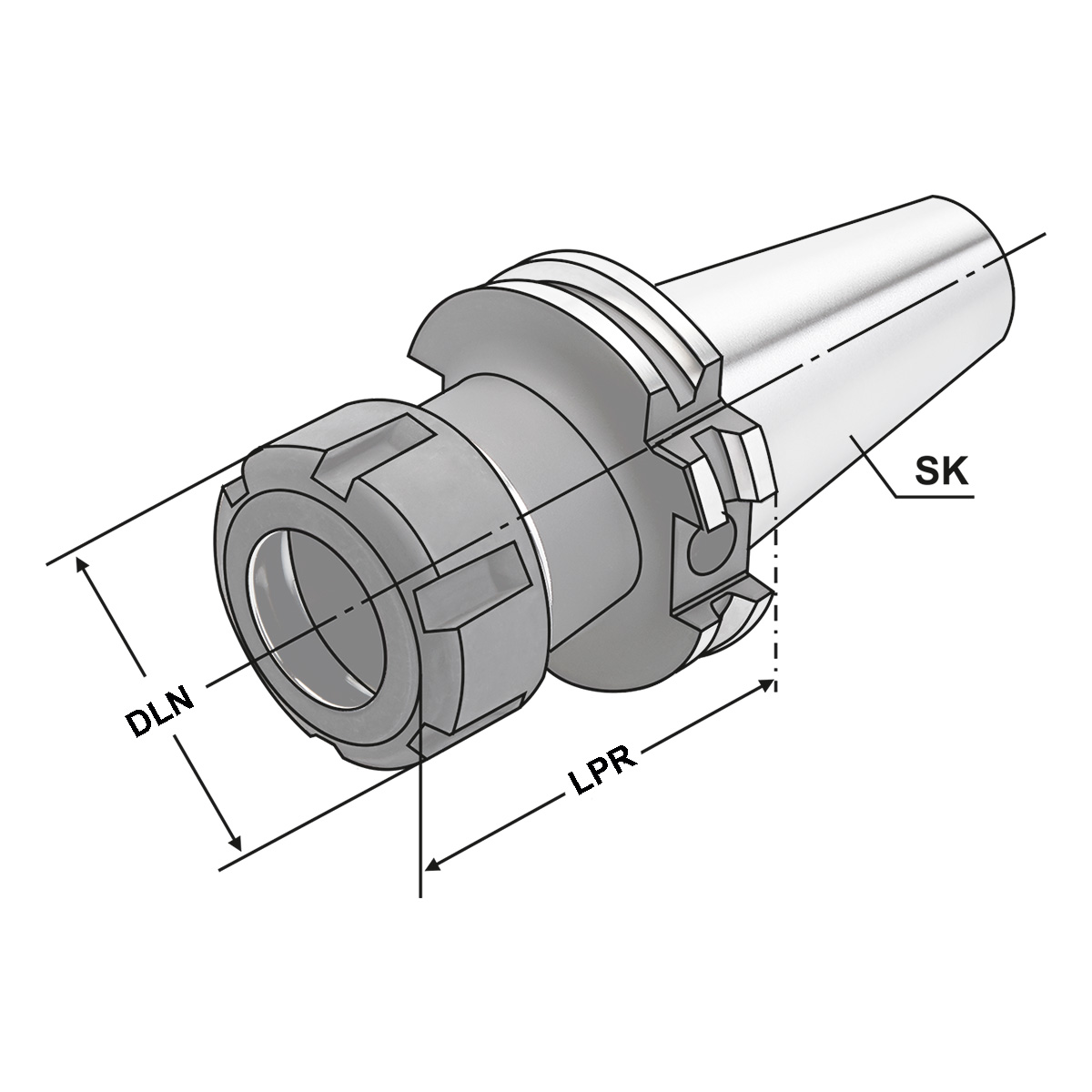

DLN:
Außendurchmesser Spannmutter		32
LPR:
A-Mass		200
Rundlauf:< 3µm
SK:SK 50
THID:
Gewindebezeichnung, innen		M10 x 1,5

Beschreibung

Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen.

Lieferumfang:
Mit gewuchteter Spannmutter

  • Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
  • Spezifisch, verzugsarm gehärtet
  • Oberflächenhärte HRC 58~60
  • Härtetiefe 0,8mm~0,9mm
  • Kegelwinkeltoleranz < AT 3 nach DIN 2080
  • Oberflächenrauhigkeit Ra < 0,4 µm
  • Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
  • Alle Funktionsflächen feinbearbeitet

Zusätzliche Informationen

Gewicht 3.6 kg
