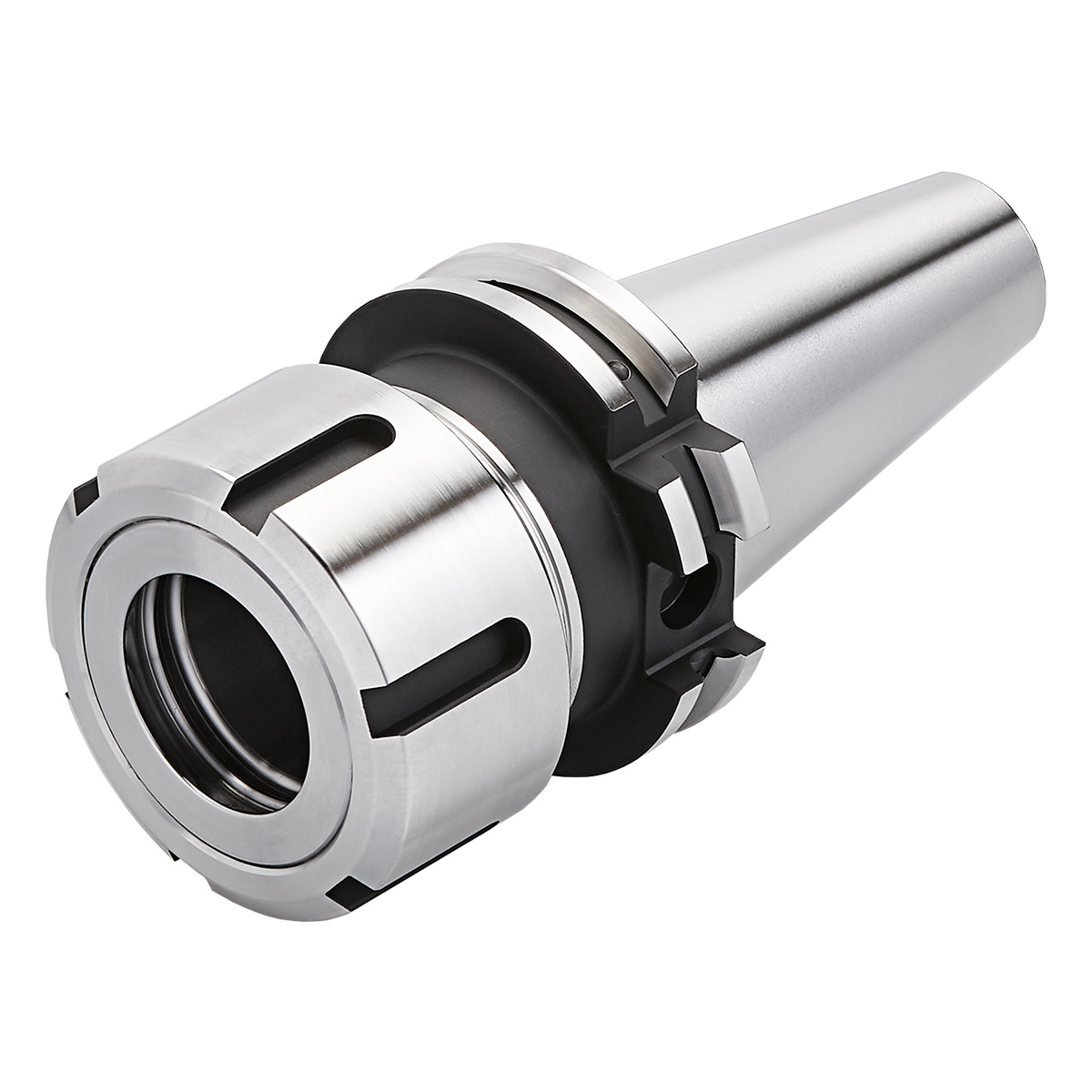

Spannfutter SK 50-3/32-100 DIN 69871 AD/B
Artikel Nr.: 504149
OZ-Spannzangenfutter SK 50 – 3/32 – 100 | OZ 32 ISO 7388-1 AD/AF [DIN 69871 AD/B]
Categories: SK (ISO 7388-1), SK 50 (Spannfutter OZ (DIN 69871 [ISO 7388-1])), Spannfutter OZ (DIN 69871 [ISO 7388-1]), Steilkegel - Werkzeugaufnahmen
A-Mass in mm: 100
Aussendurchmesser Spannmutter in mm: 72
Chip Bohrung: Ja
Kegelgrösse: SK50
Schnittstelle: SK
Sofort lieferbar: 55 Stück
Eigenschaften
| Typ: | 467E |
| ADINTMS: | ISO 7388-1 (DIN 69871) |
| ADINTWS: | ISO 10897 (DIN 6388) OZ |
| Auswuchtgüte: | G2,5 25.000 1/min |
| CNSC: | AD/AF (AD/B) |

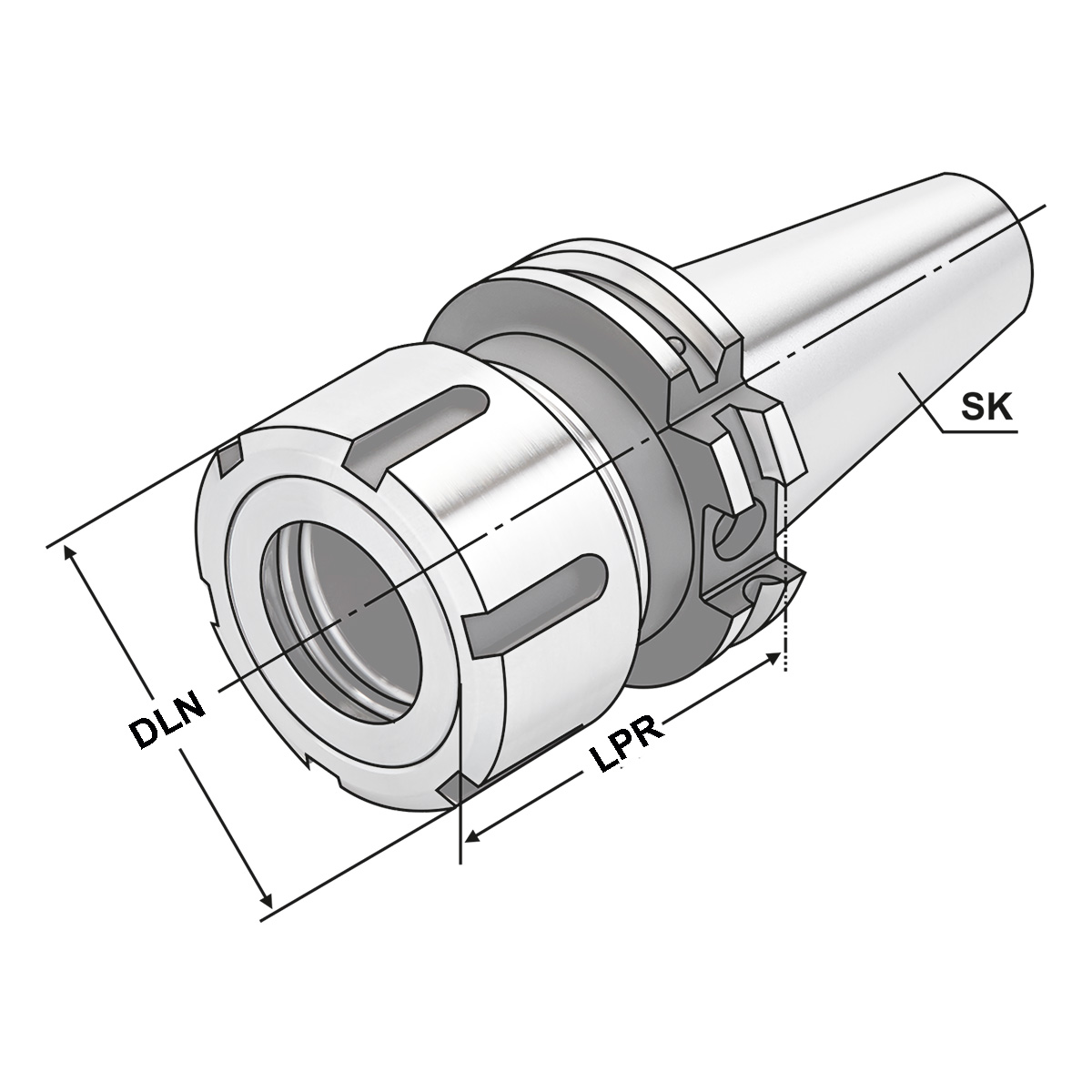

| DCONWS: Spann-Ø, nominal, werkst.seitig | 3 - 32 |
| DCP: | Ja |
| DCPS: | D10/H4,5 |
| DLN: Außendurchmesser Spannmutter | 72 |
| LPR: A-Mass | 100 |
| Rundlauf: | < 3µm |
| SK: | SK 50 |
| THID: Gewindebezeichnung, innen | M16 x 2,0 |
Beschreibung
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen.
Lieferumfang:
Mit kugelgelagerter Spannmutter
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
Zusätzliche Informationen
| Gewicht | 3.3 kg |
|---|
