Spannzangen ER20 | 428 ECC | Ø 5 | für IK
Artikel Nr.: 503113
ER-Spannzange mit Kühlkanälen ER20 | 428ECC | < 15µm | Ø 5 ~ ISO 15488 [DIN 6499] mit Kühlkanälen entlang der Bohrung
Categories: 428 E (ER 20) - 15 µm (Spannzangen mit Kühlkanälen entlang der Bohrung), ER mit Kühlkanälen entlang der Bohrung - 15 µm, Spannzangen
Innenkühlung: Kühlmittelnuten
Spanndurchmesser in mm: 5
Spannzange Systemgrösse: ER 20
Sofort lieferbar: 22 Stück
Eigenschaften
| Typ: | 428E |
| SEAL: | Ja |
| ADINTMS: | ER collet ISO10897 (DIN6388) - ER20 |
| ADINTWS: | Cylindrical clamping - metric |

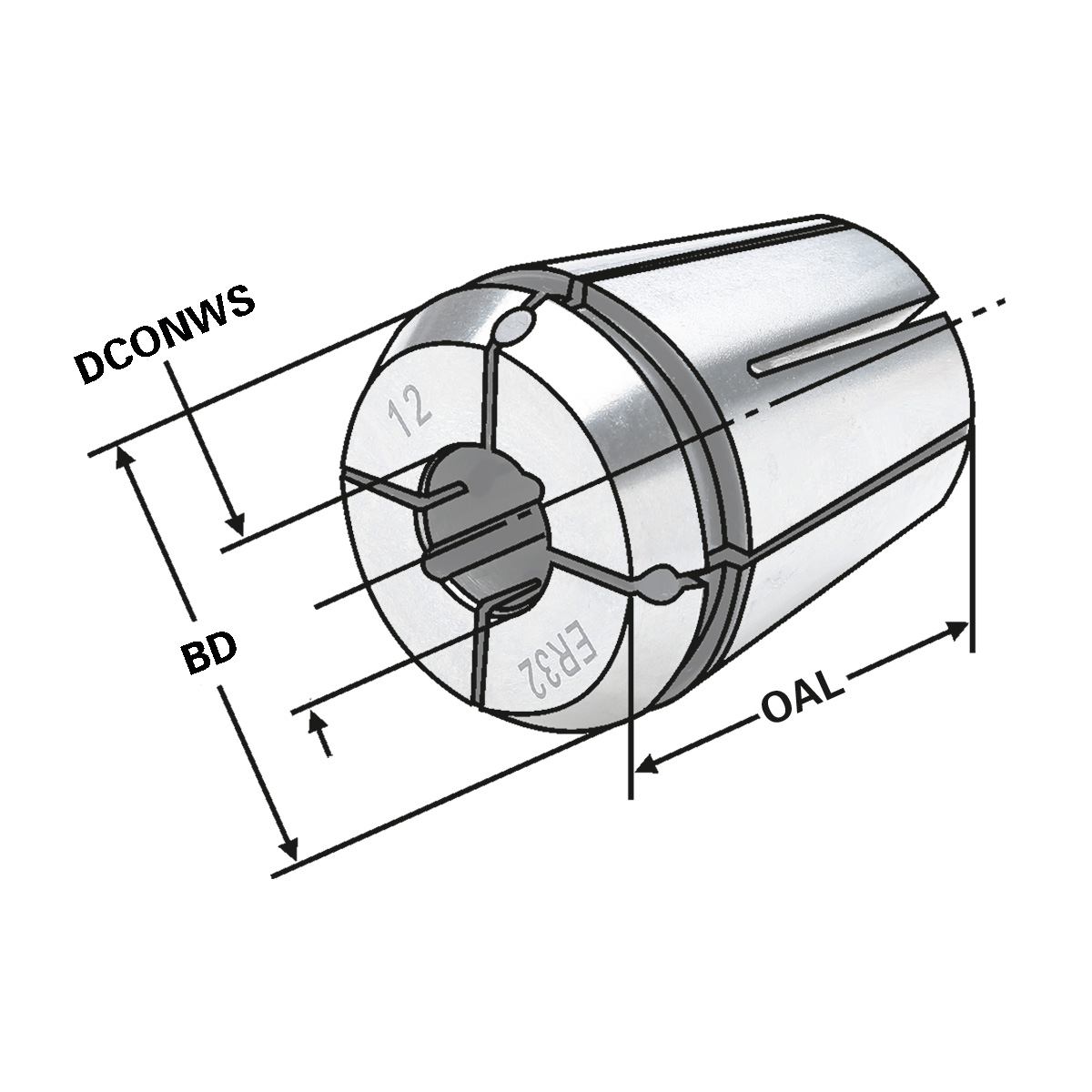

| BD: Körper-Durchmesser | 21 |
| CP: | 21 bar |
| CXSC: | Kühlmittelnuten |
| DCONWS: Spann-Ø, nominal, werkst.seitig | 5 |
| OAL: Gesamtlänge | 31,5 |
| Rundlaufgenauigkeit: | < 15µm |
Beschreibung
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannfutter DIN 6499.
Hinweis:

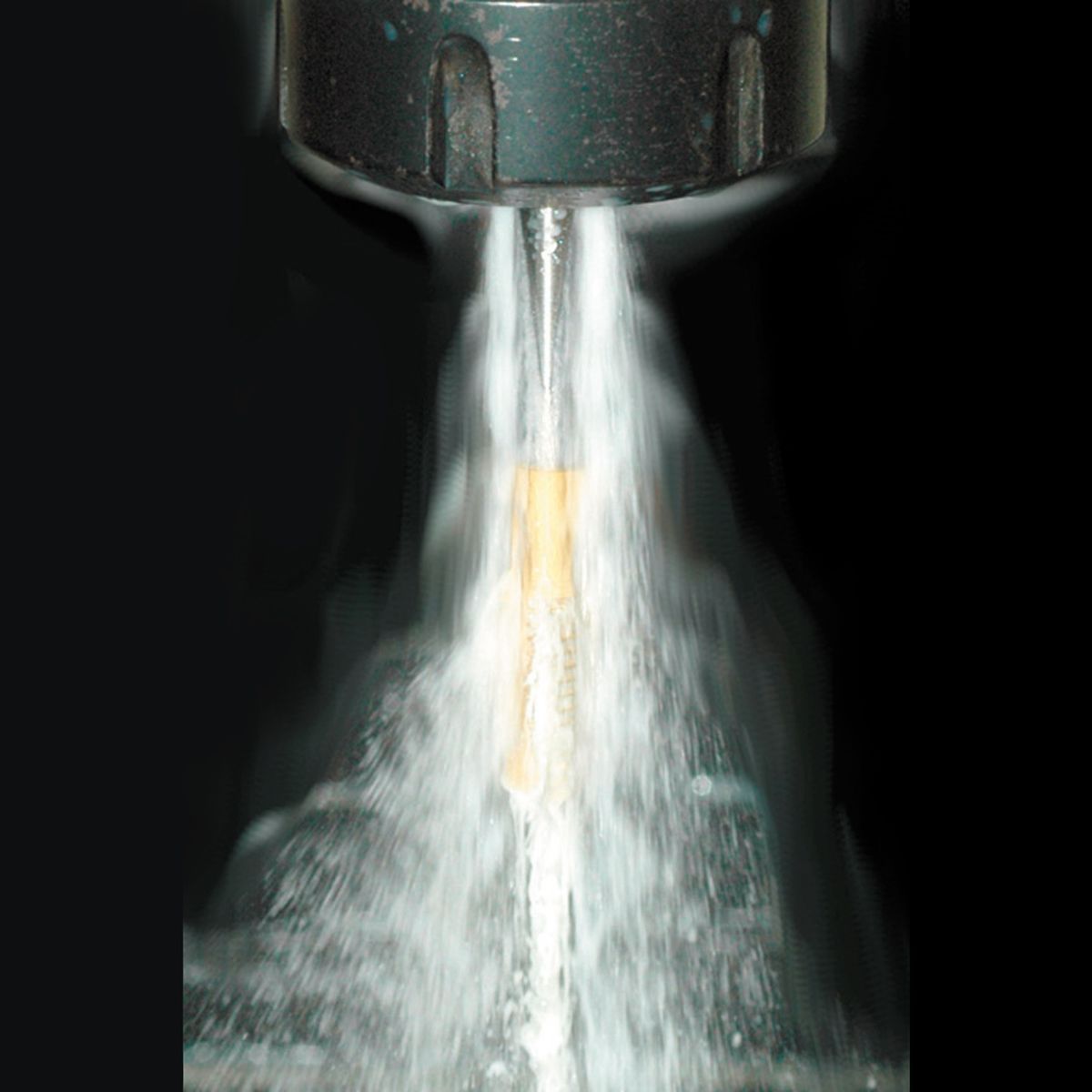

Nur das Nennmass d kann gespannt werden, mit Kühlkanälen. (einsetzbar bis 21 bar) Um eine optimale Abdichtung zu erreichen, muss das zu spannende Werkzeug auf der ganzen Länge der geschliffenen Bohrung der Spannzange eingespannt werden.
Zusätzliche Informationen
| Gewicht | 0.025 kg |
|---|
