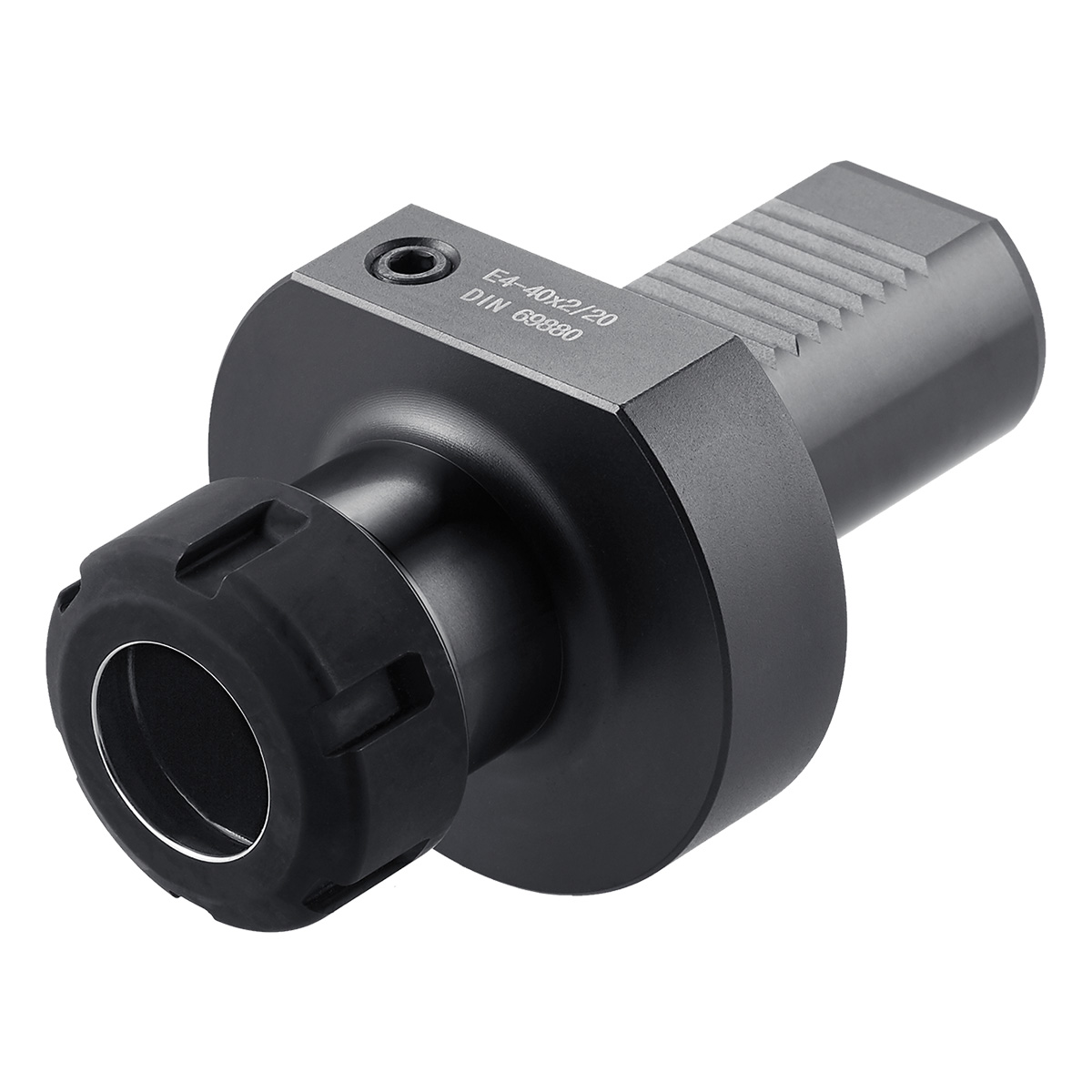

Spannzangenhalter E4-20×2-16 DIN 69880 ER25
Artikel Nr.: 501637
ER-Spannzangenfutter – Form E4 E4 – 20 x 2/16 | ER 25 DIN ISO 10889 [DIN 69880] – VDI
Categories: DIN ISO 10889-1 (VDI), Spannfutter E4 ER, Stehende Aufnahmen | Drehbearbeitung, Weiteres
A-Mass in mm: 46
Ausführung: N
Aussendurchmesser Spannmutter in mm: 42
Spannzange Systemgrösse: ER 25
Sofort lieferbar: 66 Stück
Eigenschaften
| Abmessung: | E4 - 20 Ã 2 - 16 |
| ADINTMS: | VDI machine interface -size 20 |
| ADINTWS: | ISO 15488 (DIN 6499) ER |
| BMC: | Stahl |

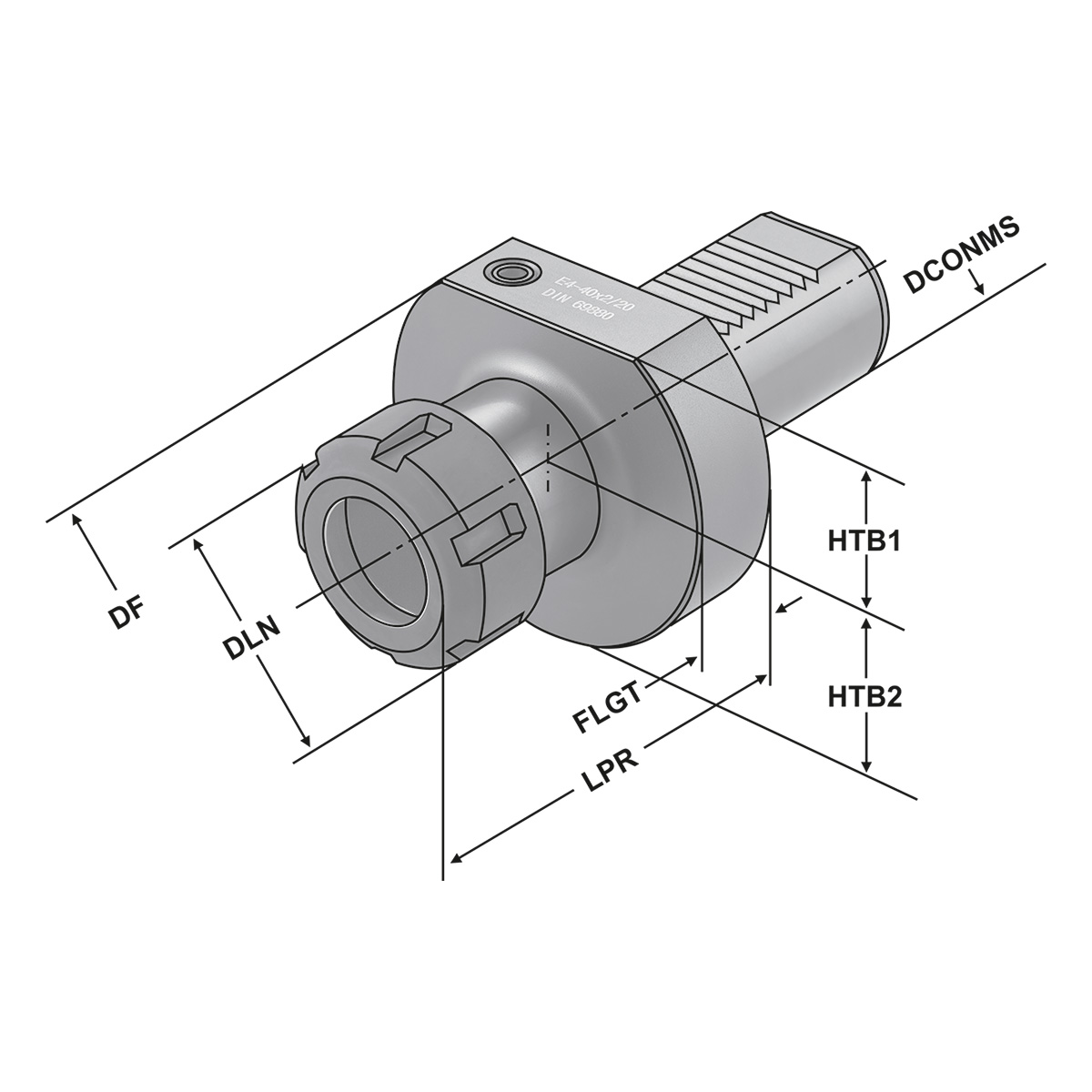

| DCONMS: Aufnahme-Ø, masch.seitig | 20 |
| DCONWS: Spann-Ø, nominal, werkst.seitig | 2 - 16 |
| DF: Bund-Ø | 50 |
| DLN: Außendurchmesser Spannmutter | 42 |
| FLGT: Flanschdicke | 18 |
| HAND: | N |
| HTB1: | 25 |
| HTB2: | 23 |
| LPR: A-Mass | 46 |
| Typ: | 430E |
Beschreibung
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen.
Lieferumfang:
Mit gewuchteter Spannmutter
Zusätzliche Informationen
| Gewicht | 0.57 kg |
|---|
